Изпитателен център BET: Изпитано качество

OBO извършва следните изпитвания в изпитателния център BET:

• Кабелоносещи системи: тестове съгласно DIN/EN/IEC 61537
• Електромагнитни характеристики на системи за управление на кабели:
  тестове съгласно DIN/CLC/TS 50659
• Подподови системи: тестове съгласно DIN/EN50085-2-2
• Компоненти на системи за мълниезащита: тестове съгласно DIN/EN/IEC 62561
• Уреди за пренапреженова защита: тестове съгласно DIN/EN/IEC 61643

Електропроводимите, метални и интегрирани в потенциалното изравняване системи за управление на кабели екранират положените в тях кабели и проводници срещу електромагнитни смущаващи полета.
Степента на ефективност на екранирането срещу магнитни полета се определя чрез екраниращото действие на системите за управление на кабели и се измерва съгласно глава 4 от DIN/CLC/TS 50659. За тази цел в установена система се измерва индуцираният от магнитното поле на импулсен ток в една проводникова верига ток на смущения. Тогава ефективността на екранирането срещу магнитни полета на дадена система за управление на кабели възлиза на 20 пъти стойността на логаритъма от съотношението между тока на смущения в проводниковата верига без система за управление на кабели и тока на смущения в проводниковата верига, ако последната е в системата за управление на кабели.

Преносният импенданс е друга характеристика на електропроводими, метални системи за управление на кабели, който служи за анализ на електромагнитното смущение.
Той е резултат от съотношението между спада на напрежението по протежение на установена система, и ток на смущения, който тече през тази система. Възникващият при това спад на напрежението е комбинация от спада на напрежението, дължащ се на тока на смущения в системата за управление на кабели по продължение на системата, и спада на напрежението, индуциран от този ток на смущения в кабел, който е положен в системата за управление на кабели. Измерването на преносния импенданс се извършва съгласно глава 5 от DIN/CLC/TS 50659.

Подподовите системи понякога трябва да устояват на големи натоварвания, поради което трябва да бъдат доказани техните устойчивост на натоварване, дълъг експлоатационен живот и безопасност. В изпитателния център BET те се подлагат на механично натоварване съгласно DIN/EN50085-2-2. Европейският стандарт определя изисквания и изпитвания за канални системи за електрически инсталации.

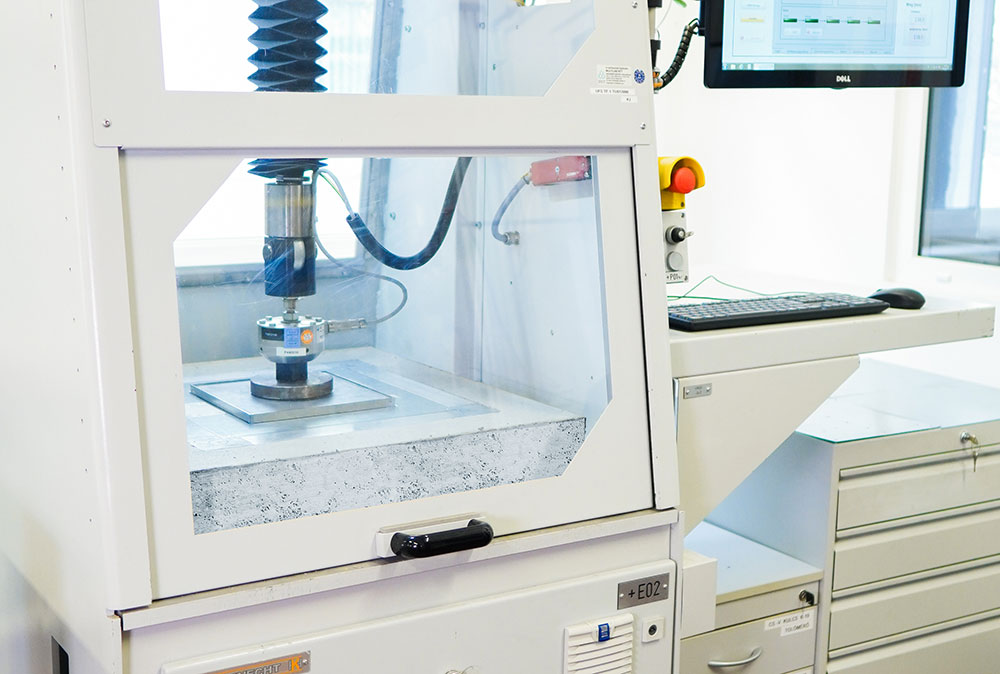

При изпитването се използват различни форми и размери на повърхности в зависимост от съответния подраздел на стандарта. При това системата за изпитване записва действителната сила на натиска и съответната деформация на системата и нейните компоненти. Системата за изпитване може да създаде вътрешна зона за изпитване с размери 0,7 m x 0,7 m и да генерира сила на натиска до 50 kN.


За да се гарантира товароносимостта на кабелоносещи системи (KTS), в DIN/EN/IEC 61537 са дефинирани изпитвания за безопасно работно натоварване (SWL) и съответни условя на изпитване. В изпитателния център BET има собствена система за изпитване на KTS за извършването на тези изпитвания. Тя представлява собствена конструкция на OBO Bettermann и с течение на годините е разширявана, както и адаптирана към нови изисквания и условия.

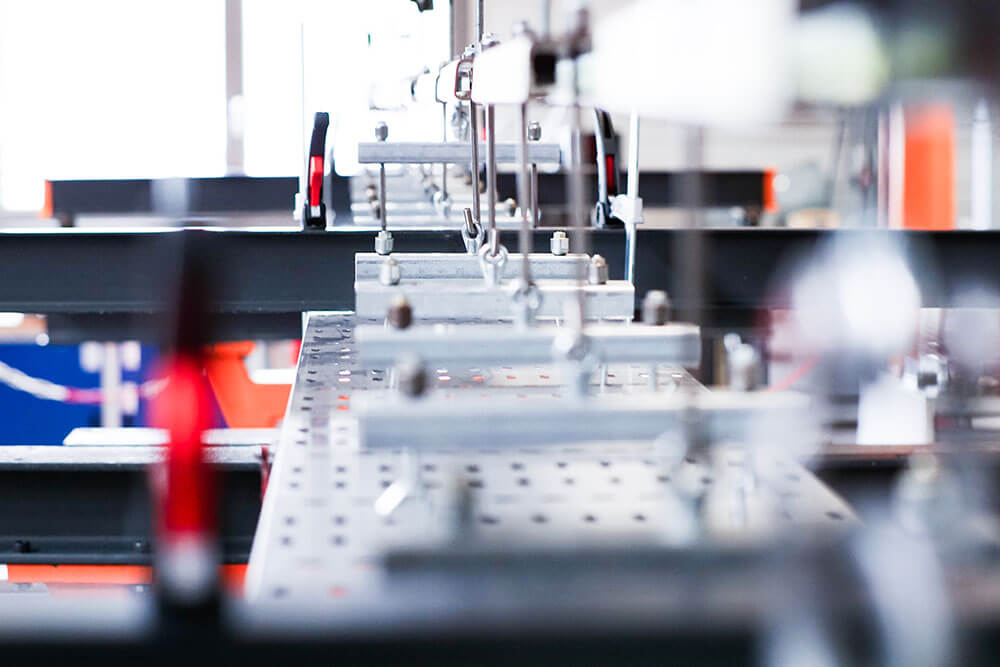

Кабелоносещите системи се монтират в съответствие с DIN/EN/IEC 61537. В зависимост от дължината на изпитвателното поле посредством два хидравлични цилиндъра върху изпитвателните образци се прилага сила на опън от общо 7 t, както и натоварването, което трябва да издържат. Възникващите при това деформации се регистрират чрез сензор за измерване на разстояние и се документират заедно с наличната сила в kN/m. Ако кабелоносещата система е устояла на натоварването, последното се увеличава с коефициент 1,7 за защита срещу отказ. Деформацията спрямо натоварването продължава да се записва.

Със системата за изпитване на KTS могат да се извършват изпитвания с натоварвания от 0,05 kN/m до 4,9 kN/m. При това могат да се извършват следните изпитвания съгласно DIN/EN/IEC 61537: хоризонтална и вертикална равнина, хоризонтална посока на хода съгласно глава 10.3, 10.4 и 10.5 с разстояния между опорите

• до 7 m като двойна трегерна конструкция
• до 15 m като единична трегерна конструкция

Системите кабелни скари или кабеловодещите системи, както и отделни елементи, които поддържат тези системи (напр. подпори и окачени устройства), се подлагат на безопасно работно натоварване съгласно DIN/EN/IEC 61537. По време на изпитването системата за изпитване на KTS записва действителната сила и съответната деформация. Системата за изпитване е проектирана за сила на опън от 25 kN.

Механичната якост на кабелоносещи и кабеловодещи системи се изпитва посредством тест на удар с махален чук. Уредът за изпитване с махален чук в изпитателния център BET може да тества до 50 J.  В съответствие с DIN/EN/IEC 61537 такова изпитване не се изисква за метални системи.

Друго изпитване, което може да бъде извършено в изпитателния център BET, е изпитването на електрическата проводимост на кабелоносещи и кабеловодещи системи съгласно глава 11 от DIN/EN/IEC 61537. То служи за осигуряване на изравняването на потенциалите и за свързването към земята.

Системните компоненти, които не са категоризирани в клас на корозия в стандарта за изпитване DIN/EN/IEC 61537, могат да бъдат изпитани в рамките на тест в солена мъгла в камерата за солена мъгла. Неутралният тест в солена мъгла (NSS) съгласно ISO 9227 дава възможност за оценяване на корозионната устойчивост при некласифицирана корозионна защита. Този тест се използва често и за сравнителни изпитвания на сходни видове корозионна защита.

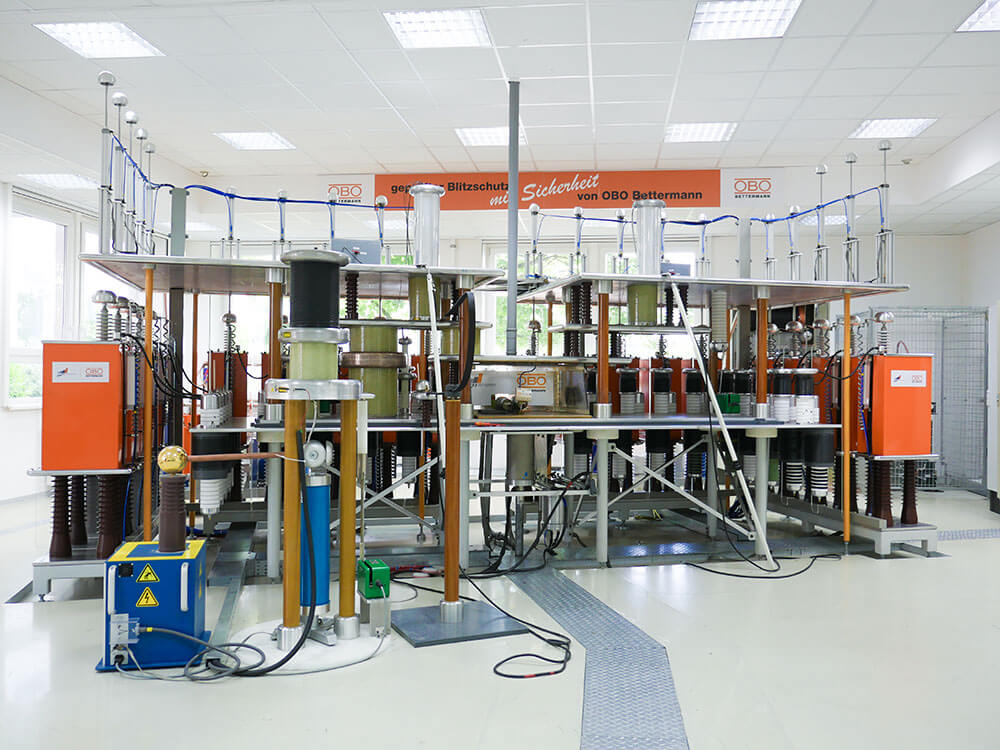

С генератора на ток на мълния в изпитателния център BET могат да се изпитват мощността и токоотвеждащата способност на SPD (уреди за пренапреженова защита) от типове 1 и 2. Той доставя 8/20 и 10/350 електрически импулси до 200 kA. Генераторът на ток на мълния съдържа омично-капацитивна диференциална система на делител на напрежение, която измерва до 10 kV.

За работното изпитване е допълнително наличен източник на променлив ток, който е свързан успоредно с генератора на ток на мълния и може да доставя проспективни токове на късо съединение до 3,5 kA при 190 V и 255 V, и 1,5 kA при 440 V.

Нашите хибридни генератори са в състояние да доставят до 24 kV (1,2/50)/12 kA (8/20). С добавянето на съпротивление от 498 Ω е възможно извършването на измервания на реакционното импулсно напрежение за превключващи и комбинирани SPD (уреди за пренапреженова защита) съгласно бюлетина с решения DSH 2006 на CTL.

Могат да се извършват измервания на общия отводим импулсен ток на SPD (уреди за пренапреженова защита) с до 4 токопроводящи връзки на проводници. С наличната измервателна система може да бъде измерен токът през всеки токопроводящ проводник до 60 kA за 8/20 и 10/350 електрически импулса.

В изпитателния център BET могат да се извършват също и изпитвания на ограничителни напрежения и токове на утечка.

С тестовите устройства на изпитателния център BET могат да се извършват следните изпитвания:

В камерата със солена мъгла и с уреда за тест на Кестерних могат да бъдат извършени изискваните в серията DIN/EN/IEC 62561 изпитвания за кондициониране (изпитване за стареене). Описаното в IEC 60068-2-52 циклично изпитване със солена мъгла (степен на интензитет 2) може да бъде извършено с камерата за солена мъгла. Процедурата във влажна атмосфера със съдържание на сяра съгласно ISO 6988 се извършва в уреда за тест на Кестерних.

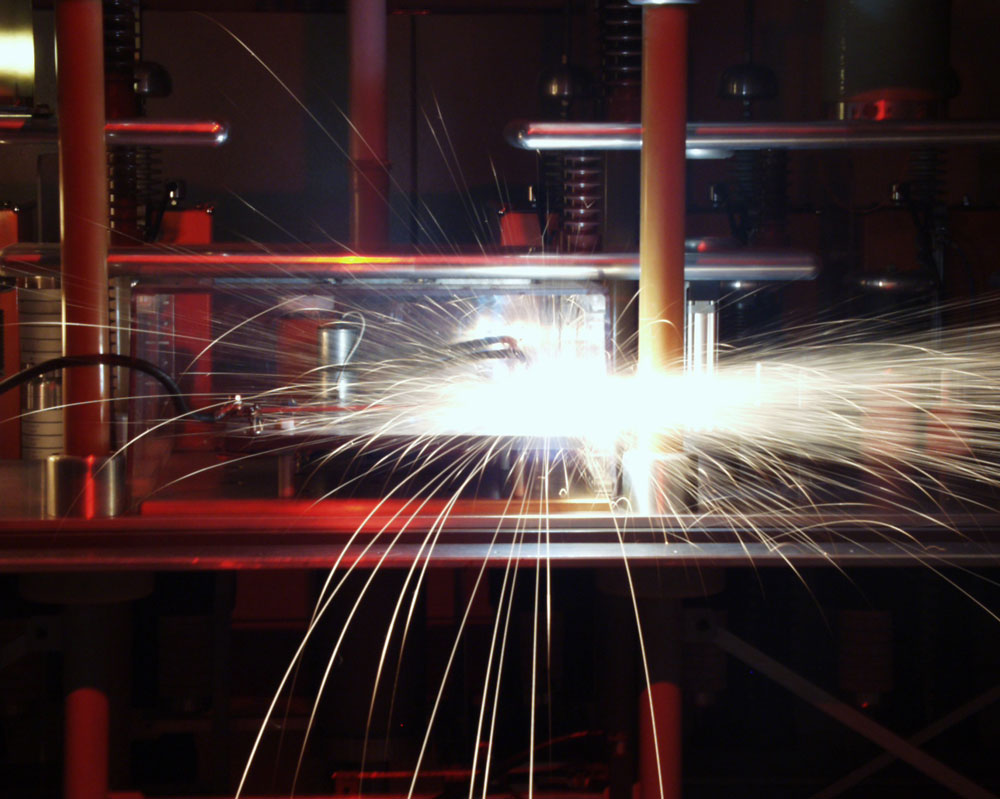

С генератора на ток на мълния могат да се извършват изпитвания съгласно серията DIN/EN/IEC 62561 с до 200 kA и форма на вълната от 10/350 и 8/20. По този начин могат да бъдат изпитвани компоненти на системи за мълниезащита като съединителни компоненти, материали за проводници, разединителни искрови разрядници, броячи на мълнии и компоненти за изолирани системи за мълниезащита.

Посредством различни методи на измерване могат да се извършват други електрически изпитвания, като изпитването на контактното съпротивление или на специфичното електрическо съпротивление на материали за проводници, както и измервания на съпротивлението на изолацията.
