Ъгъл 45° 35 FT
Кат. № 6036012 | Електронен артикулен номер (EAN) 4012197345761
- Описание на продукта
-

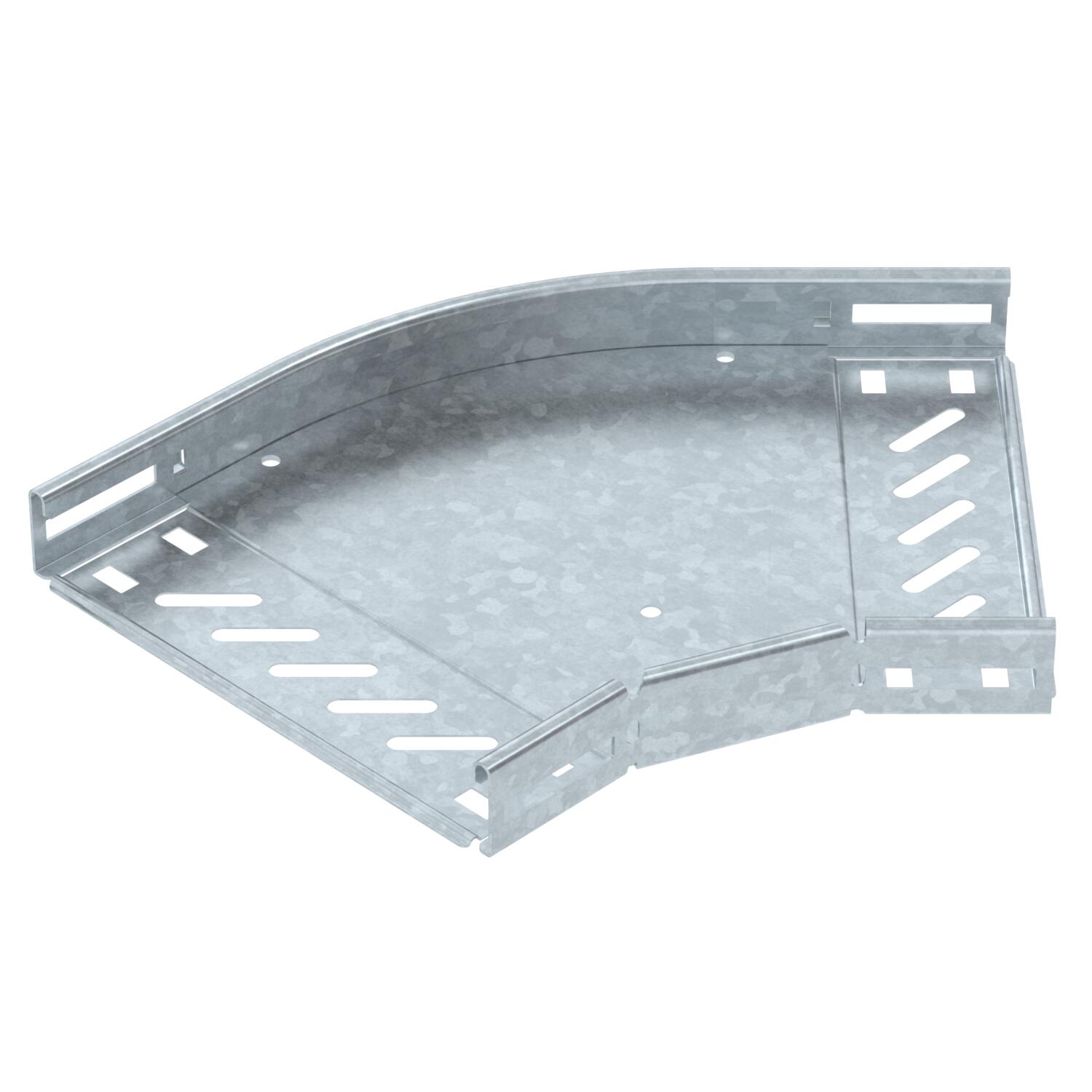

Описание на продуктаЪгъл 45°, фасонен елемент за кабелни скари с височина на борда 35 mm, с бързо свързване или с болтова връзка. Болтова връзка с коларски болт и комбинирана гайка М6. Приложима за външен и вътрешен монтаж. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтено Дебелина на борда 1,25 mm Дебелина на ламарината 0,8 mm Дебелина на материал дънна ламарина 0,8 mm Дизайн Ъгъл фиксиран Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Горещо поцинкованe чрез потапяне Препоръчителен брой винтове 8 St. Промяна на посоката хоризонтално Разклонение (ъгъл) 45° Размери 35x200 Странична перфорация да Съхраняване на функционалността не Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят цвят цинк Размери

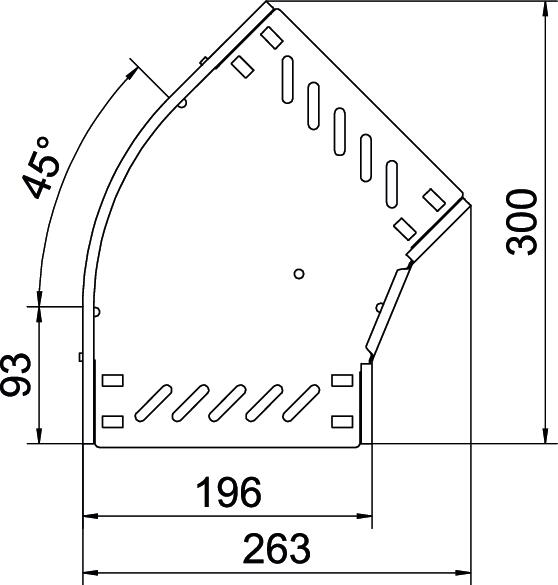

Височина 35 mm Размер B 200 mm Ширина 200 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 1,9118 кг CO2e / 1 брой CO₂ Footprint (GWP) 1,9118 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак за ъгъл 45° DD
RBD 45 200 DD 6036454 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Коларски болт с комбинирана гайка F
FRSB 6x12 F 6406122 100 Брой - Изтегляния
-
Спецификация RB 45 320 FT / 6036012 , 0.20MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие RB 45 320 FT / 6036012 , 0.13MB , pdfДекларация за съответствие Великобритания RB 45 320 FT / 6036012 , 0.09MB , pdfREACH Декларация за съответствие RB 45 320 FT / 6036012 , 0.12MB , pdfRoHS Декларация за съответствие RB 45 320 FT / 6036012 , 0.13MB , pdfРъководство за монтаж Latchable Magic cable tray systems , 12.24MB , pdfРъководство за монтаж Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
