Ъгъл 45° 85 FT
Кат. № 6036238 | Електронен артикулен номер (EAN) 4012197346157
- Описание на продукта
-

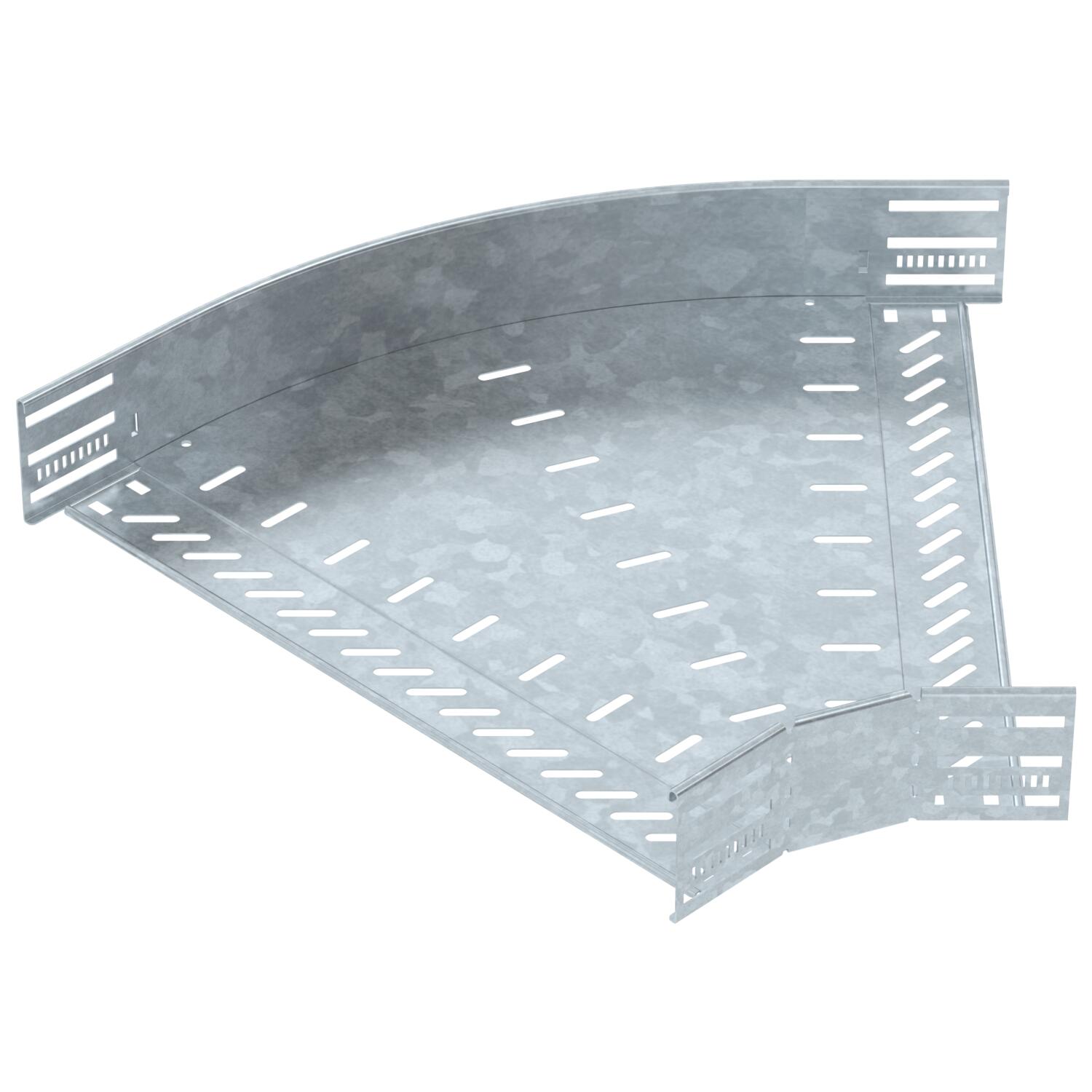

Описание на продуктаЪгъл 45°, фасонен елемент за хоризонтално отклонение за кабелни скари с височина на борда 85 mm, с бързо свързване или с болтова връзка. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. Приложима за външен и вътрешен монтаж. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтен/затегнат Дебелина на борда 1,25 mm Дебелина на ламарината 1 mm Дебелина на материал дънна ламарина 1 mm Дизайн Ъгъл фиксиран Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Горещо поцинкованe чрез потапяне Препоръчителен брой винтове 20 St. Продуктова серия MKSM Series, MKS Series, SKSM Series, SKS Series Промяна на посоката хоризонтално Разклонение (ъгъл) 45° Размери 85x500 с капак не Странична перфорация да Съответствие с ROHS да Съхраняване на функционалността не Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят цвят цинк Размери

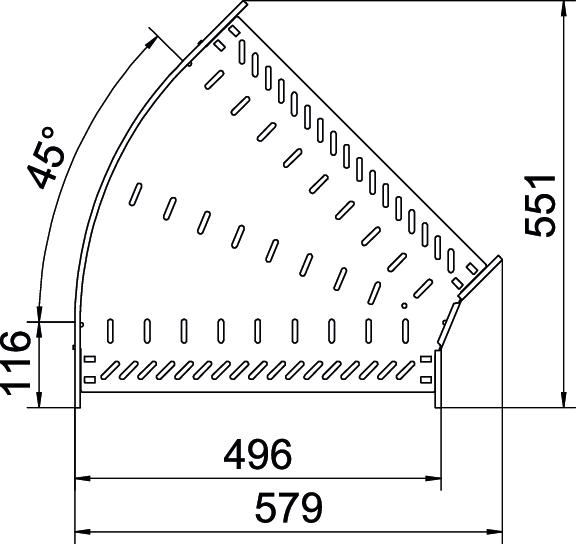

Височина 85 mm Размер B 500 mm Ширина 500 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 7,089 кг CO2e / 1 брой CO₂ Footprint (GWP) 7,089 kg CO₂e Declared Unit Units Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак за ъгъл 45° DD
RBD 45 500 DD 6036460 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Двойна клема за монтаж на фасонни елементи V2A
DOP A2 6035998 10 Брой
Коларски болт с комбинирана гайка F
FRSB 6x12 F 6406122 100 Брой - Изтегляния
-
