Ъгъл 90° 110 FТ
Кат. № 6036830 | Електронен артикулен номер (EAN) 4012197344795
- Описание на продукта
-

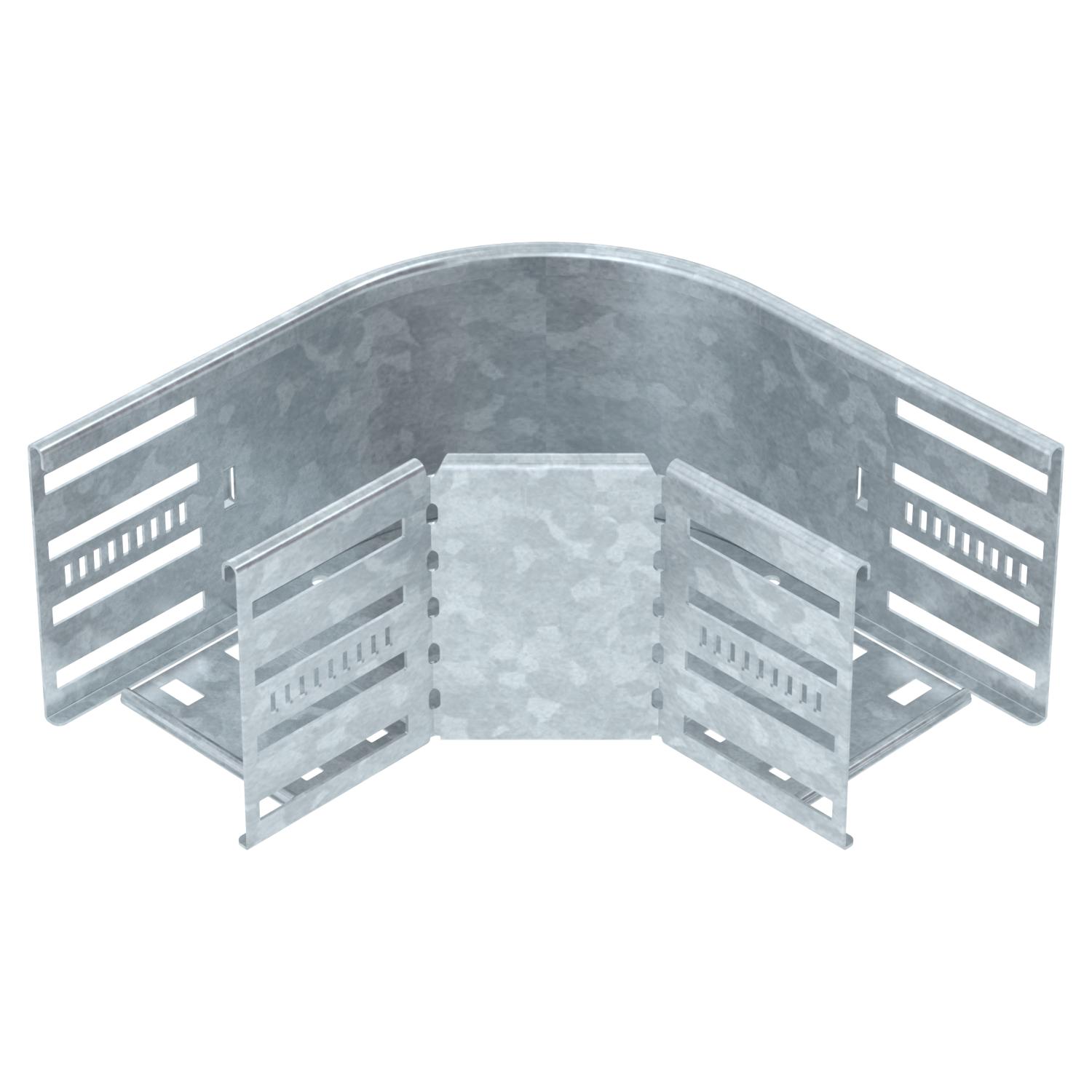

Описание на продуктаЪгъл 90° за хоризонтално отклонение, фасонен елемент за кабелни скари с височина на борда 110 mm, с бързо свързване или с болтова връзка. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. Приложима за външен и вътрешен монтаж. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни

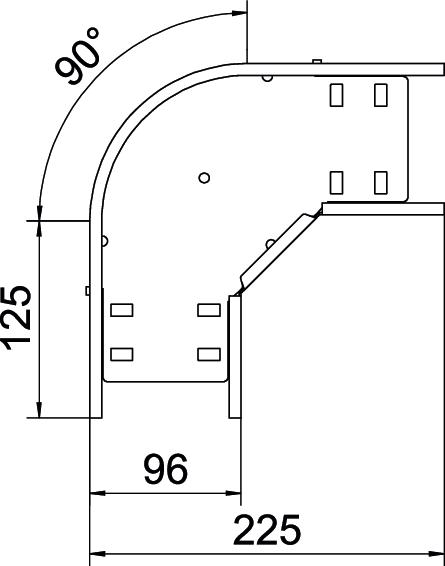

CO2 отпечатък (GWP) от люлка до портата 2,5725 кг CO2e / 1 брой Вид на съединителя система за носене на кабели завинтен/затегнат Височина 110 mm Дебелина на борда 1,25 mm Дебелина на ламарината 0,8 mm Дебелина на материал дънна ламарина 0,8 mm Дизайн Ъгъл фиксиран Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Горещо поцинкованe чрез потапяне Препоръчителен брой винтове 18 St. Промяна на посоката хоризонтално Разклонение (ъгъл) 90° Размер B 100 mm Размер R 50 mm Размери 110x100 с капак не Странична перфорация да Съхраняване на функционалността не Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят цвят цинк Ширина 100 mm - Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак за ъгъл 90° DD
RBD 90 100 DD 6036950 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Двойна клема за монтаж на фасонни елементи V2A
DOP A2 6035998 10 Брой
Коларски болт с комбинирана гайка F
FRSB 6x12 F 6406122 100 Брой - Изтегляния
-
