Ъгъл 90° 110 V2A
Кат. № 6036862 | Електронен артикулен номер (EAN) 4012197344184
- Описание на продукта
-

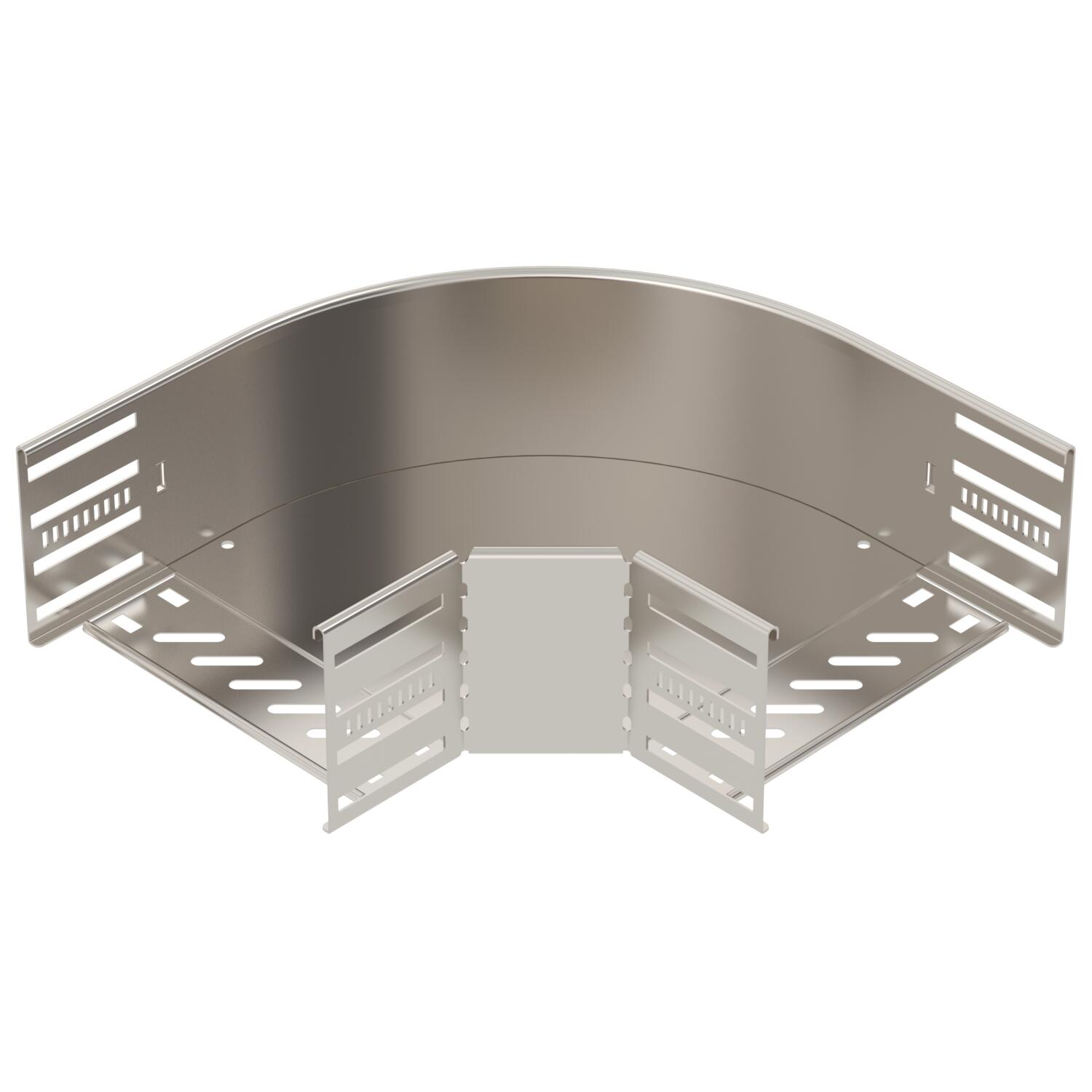

Описание на продуктаЪгъл 90° за хоризонтално отклонение, фасонен елемент за кабелни скари с височина на борда 110 mm, с бързо свързване или с болтова връзка. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. Приложима за външен и вътрешен монтаж. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтен/затегнат Дебелина на борда 1,25 mm Дебелина на ламарината 0,8 mm Дебелина на материал дънна ламарина 0,8 mm Дизайн Ъгъл фиксиран Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Неръждаема стомана, 1.4301 Монтажни отвори в основата да Неръждаема стомана, байцвана да Отвор по образец на NATO не Повърхност без покритие, за допълнителна обработка Препоръчителен брой винтове 20 St. Промяна на посоката хоризонтално Разклонение (ъгъл) 90° Размери 110x200 с капак не Странична перфорация да Съхраняване на функционалността не Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят неръждаема стомана Размери

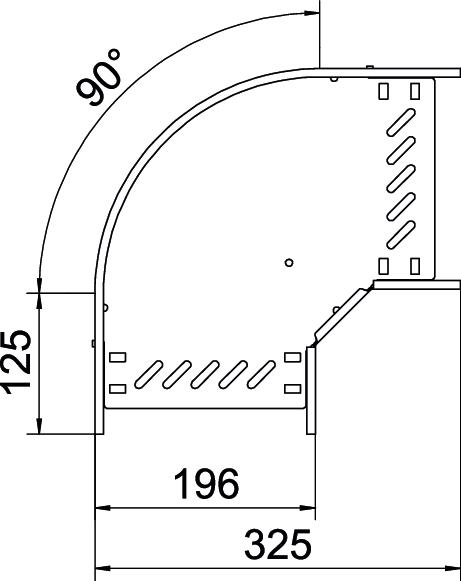

Височина 110 mm Размер B 200 mm Размер R 50 mm Ширина 200 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 10,9915 кг CO2e / 1 брой CO₂ Footprint (GWP) 10,9915 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак за ъгъл 90° V2A
RBD 90 200 A2 6036974 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Коларски болт с комбинирана гайка V2A
FRSB 6x12 A2 6406138 100 Брой - Изтегляния
-
