Ъгъл 90° 85 FT
Кат. № 6036718 | Електронен артикулен номер (EAN) 4012197344733
- Описание на продукта
-

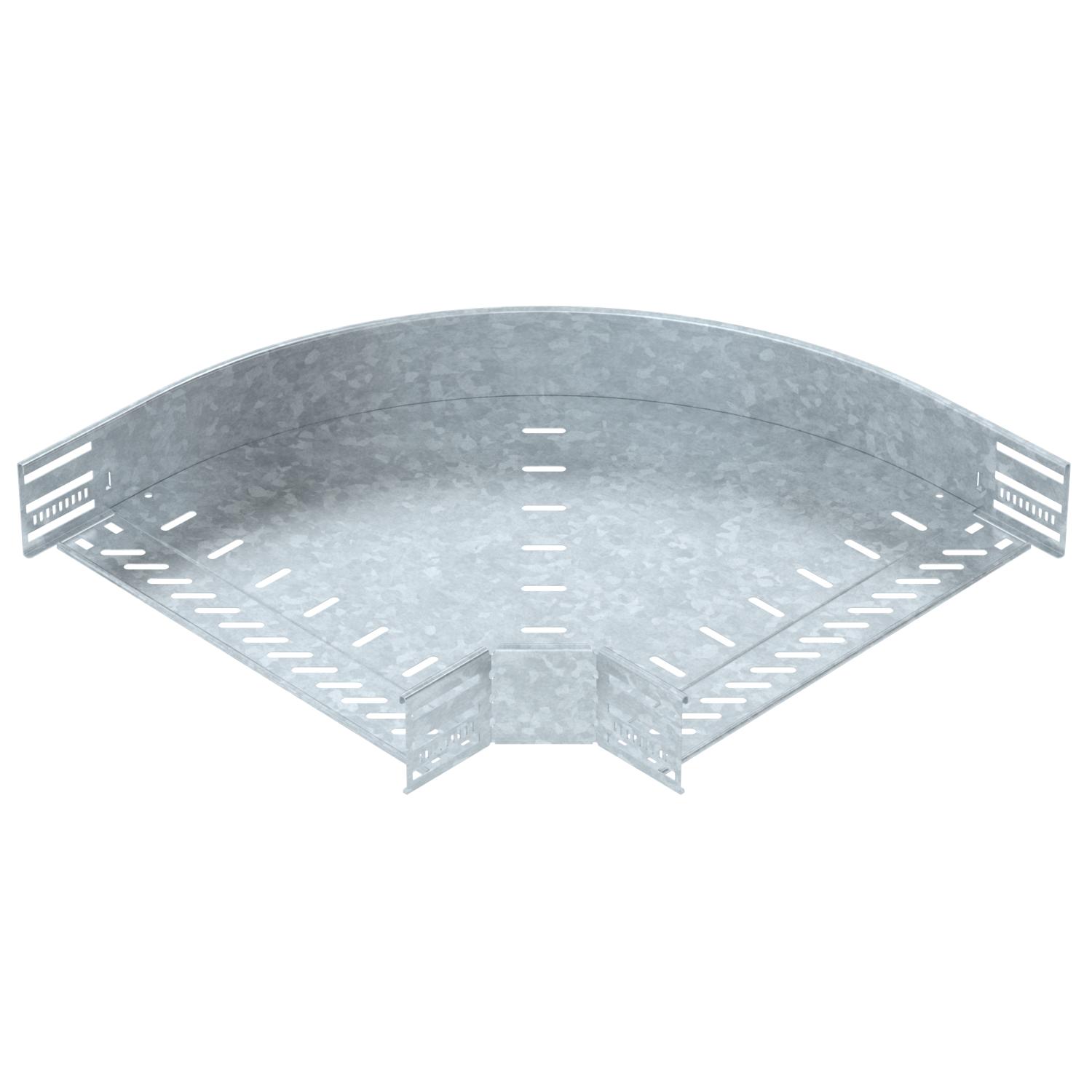

Описание на продуктаЪгъл 90°, фасонен елемент за хоризонтално отклонение за кабелни скари с височина на борда 85 mm, с бързо свързване или с болтова връзка. Безболтов монтаж посредством клемен съединител или болтова връзка с коларски болт FRS и комбинирана гайка М6. Приложима за външен и вътрешен монтаж. Свързващите елементи се поръчват отделно.
-
- Технически данни
-
Технически данни
CO2 отпечатък (GWP) от люлка до портата 8,5733 кг CO2e / 1 брой Вид на съединителя система за носене на кабели завинтен/затегнат Височина 85 mm Дебелина на борда 1,25 mm Дебелина на ламарината 1 mm Дебелина на материал дънна ламарина 1 mm Дизайн Ъгъл фиксиран Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Горещо поцинкованe чрез потапяне Препоръчителен брой винтове 18 St. Промяна на посоката хоризонтално Разклонение (ъгъл) 90° Размер B 400 mm Размер R 50 mm Размери 85x400 с капак не Странична перфорация да Съхраняване на функционалността не Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят цвят цинк Ширина 400 mm - Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак за ъгъл 90° DD
RBD 90 400 DD 6036958 1 Брой Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Двойна клема за монтаж на фасонни елементи V2A
DOP A2 6035998 10 Брой
Коларски болт с комбинирана гайка F
FRSB 6x12 F 6406122 100 Брой - Изтегляния
-
