BBS-скоба 2056 N за кабелен сноп, единична, с метална притискаща пластина, FT
Кат. № 1187050 | Електронен артикулен номер (EAN) 4012196852598
- Описание на продукта
-

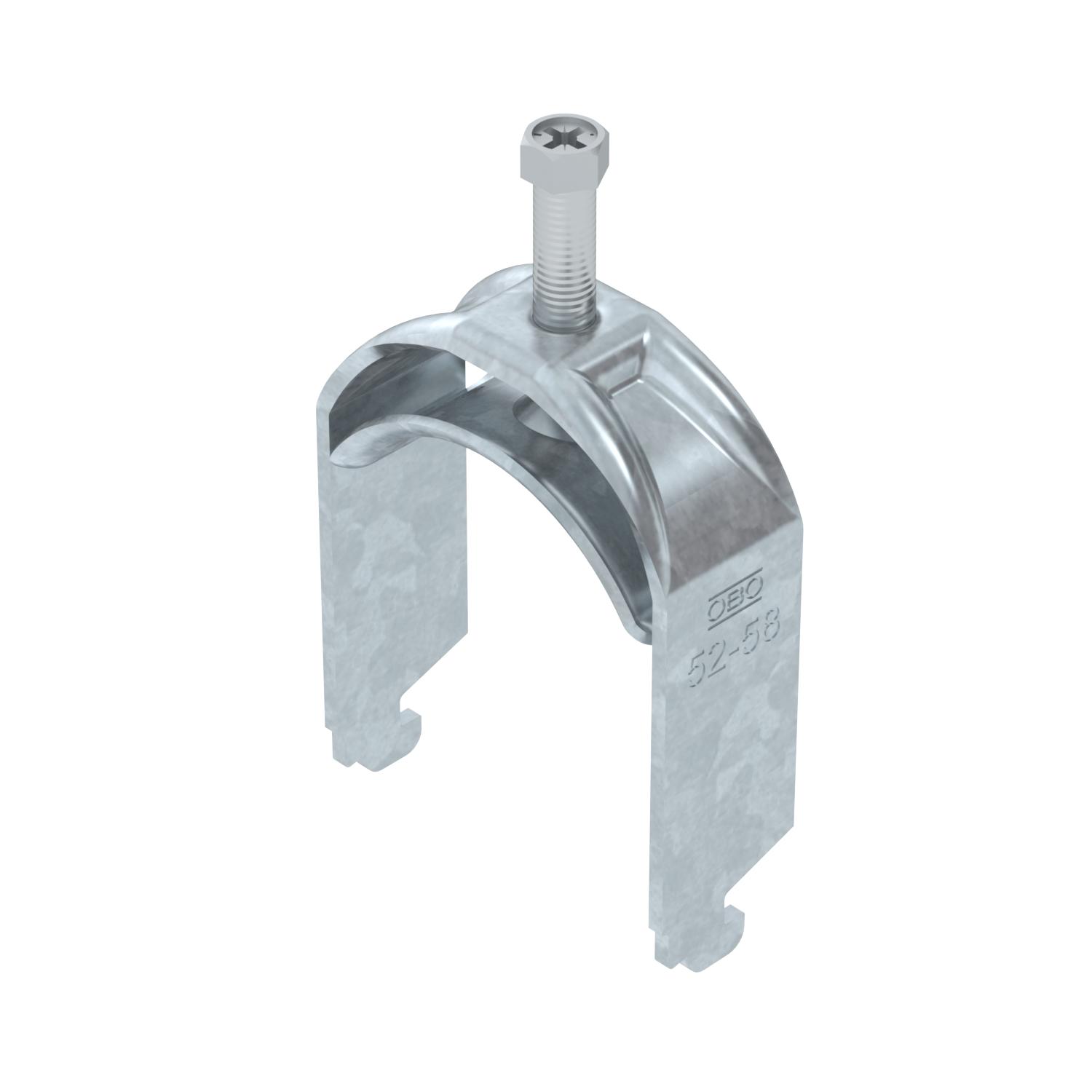

Описание на продуктаBBS-скоба с N-образен захват, с метална притискаща пластинa със заоблени ръбове. За вертикален и хоризонтален монтаж на 1 кабел към C-профилна шина. за ширината на шлица 11-12 мм С болт на притискащата пластина с универсална шестостенна глава SW10, с прав и кръстат шлиц. Подходящи за монтаж на закрито и открито. Препоръчителна е употребата на насрещна пластина.
-
- Технически данни
-
Технически данни

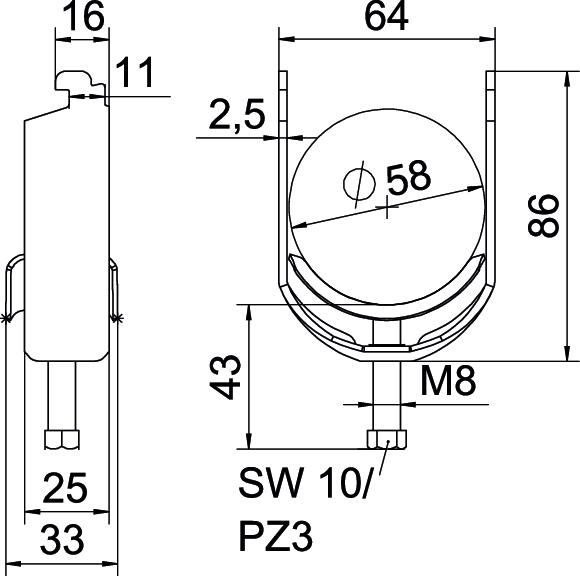

CO2 отпечатък (GWP) от люлка до портата 0,3188 кг CO₂e / 1 брой без халогени да Брой кабели/тръби 1 Вид монтаж Профилна шина Височина 86 mm Външен размер - дължина 33 mm Дебелина на ламарината 2,5 mm Дължина 25 mm за диаметър на тръба макс. 58 mm за диаметър на тръба мин. 52 mm за шина с ширина на шлица (с интервал) макс. 12 mm за шина с ширина на шлица (с интервал) мин. 11 mm Макс. въртящ момент на затягане 5 Nm Материал Стомана Материал Стомана Материал на пластината Стомана Обхват на захващане D макс. 58 mm Обхват на захващане D мин. 52 mm Повърхност горещо поцинковане Повърхност Горещо поцинкованe чрез потапяне Размер G (mm) M8 Размер H 86 mm Размер A 25 mm Размер B 64 mm Размер C 33 mm Размер L 43 mm Размер t 2,5 mm Размери 52-58mm Резба M8 С метална притискаща пластина да С насрещна пластина не Ширина 64 mm Ширина на шлица 10 mm - Всички типове
-
Всички типове
- Изтегляния
-
Спецификация BS-N1-M-58 FT / 1187050 , 0.18MB , pdfСборник с инструкции The new clamp clip portfolio , 3.14MB , pdfЕС Декларация за съответствие BS-N1-M-58 FT / 1187050 , 0.14MB , pdfДекларация за съответствие Великобритания BS-N1-M-58 FT / 1187050 , 0.09MB , pdfREACH Декларация за съответствие BS-N1-M-58 FT / 1187050 , 0.12MB , pdfRoHS Декларация за съответствие BS-N1-M-58 FT / 1187050 , 0.12MB , pdfРъководство за монтаж Clamp clip N foot, metal , 3.00MB , pdf
