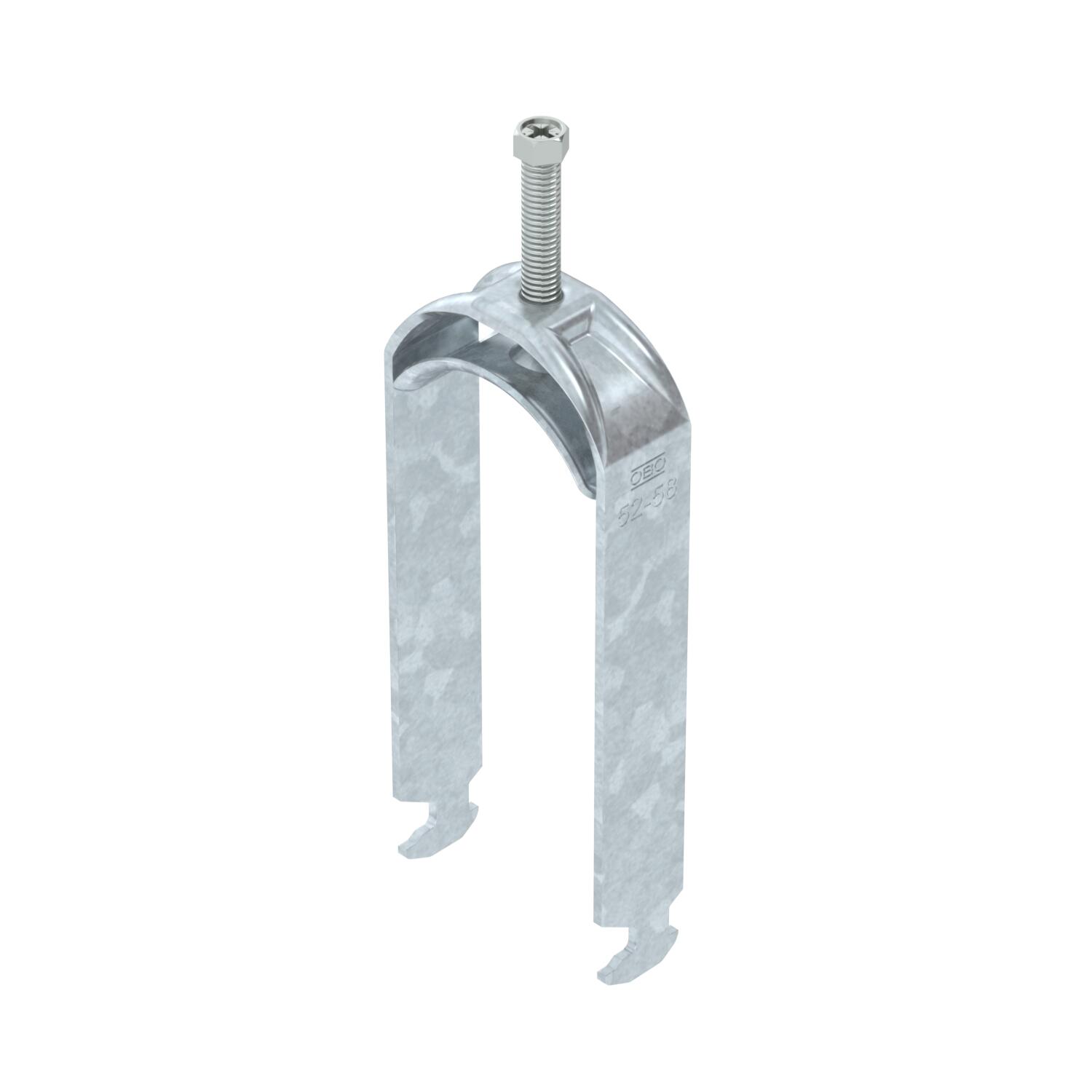

BBS-скоба 2056 за кабелен сноп, двойна, с метална притискаща пластина, FT
Кат. № 1186057 | Електронен артикулен номер (EAN) 4012196848768
- Описание на продукта
-
Описание на продуктаBBS-скоба Т-образен захват, с метална притискаща пластинa със заоблени ръбове. За вертикален и хоризонтален монтаж на 2 кабела към C-профилна шина. За ширината на шлица 16-17 мм С болт на притискащата пластина с универсална шестостенна глава SW10, с прав и кръстат шлиц. Подходящи за монтаж на закрито и открито. Повече кабели трябва да бъдат разделяни с двойни пластини. Препоръчителна е употребата на насрещна пластина.
-
- Технически данни
-
Технически данни

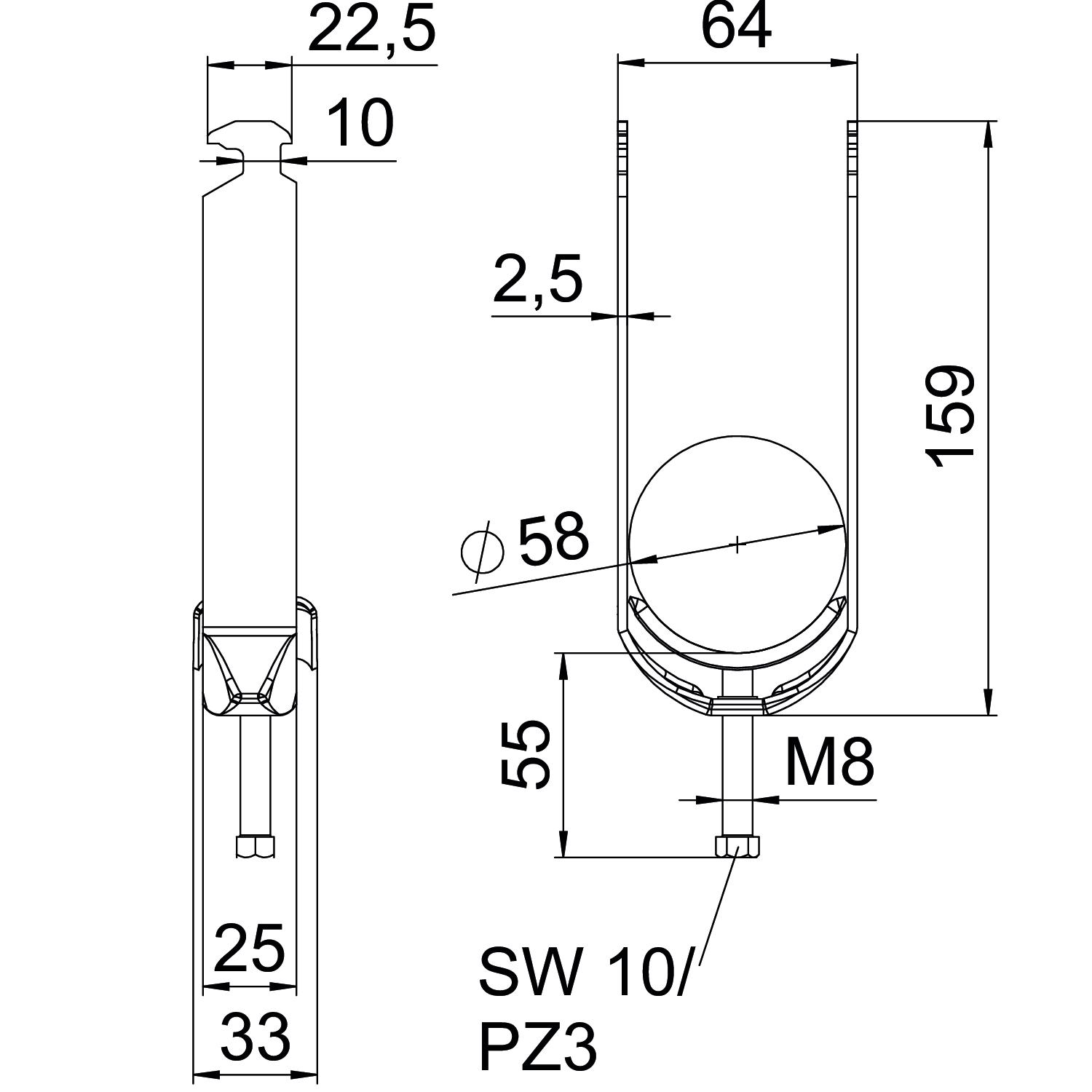

CO2 отпечатък (GWP) от люлка до портата 0,4719 кг CO₂e / 1 брой без халогени да Брой кабели/тръби 2 Вид монтаж Профилна шина Височина 159 mm Външен размер - дължина 33 mm Дебелина на ламарината 2,5 mm Дължина 25 mm за диаметър на тръба макс. 58 mm за диаметър на тръба мин. 52 mm за шина с ширина на шлица (с интервал) макс. 17 mm за шина с ширина на шлица (с интервал) мин. 16 mm Макс. въртящ момент на затягане 5 Nm Материал Стомана Материал Стомана Материал на пластината Стомана Обхват на захващане D макс. 58 mm Обхват на захващане D мин. 52 mm Повърхност Горещо поцинкованe чрез потапяне Повърхност горещо поцинковане Размер G (mm) M8 Размер H 159 mm Размер A 25 mm Размер B 64 mm Размер C 33 mm Размер L 55 mm Размер t 2,5 mm Размери 52-58mm Резба M8 С метална притискаща пластина да С насрещна пластина не С пластмасова планка не Съхраняване на функционалността да Ширина 64 mm Ширина на шлица 10 mm - Всички типове
-
Всички типове
- Изтегляния
-
Спецификация BS-H2-M-58 FT / 1186057 , 0.22MB , pdfЕС Декларация за съответствие BS-H2-M-58 FT / 1186057 , 0.13MB , pdfДекларация за съответствие Великобритания BS-H2-M-58 FT / 1186057 , 0.09MB , pdfРъководство за монтаж Clamp clip H foot, metal , 3.04MB , pdf
