BBS-скоба 2056 за кабелен сноп, двойна, с метална притискаща пластина, V2A
Кат. № 1186130 | Електронен артикулен номер (EAN) 4012196849024
- Описание на продукта
-

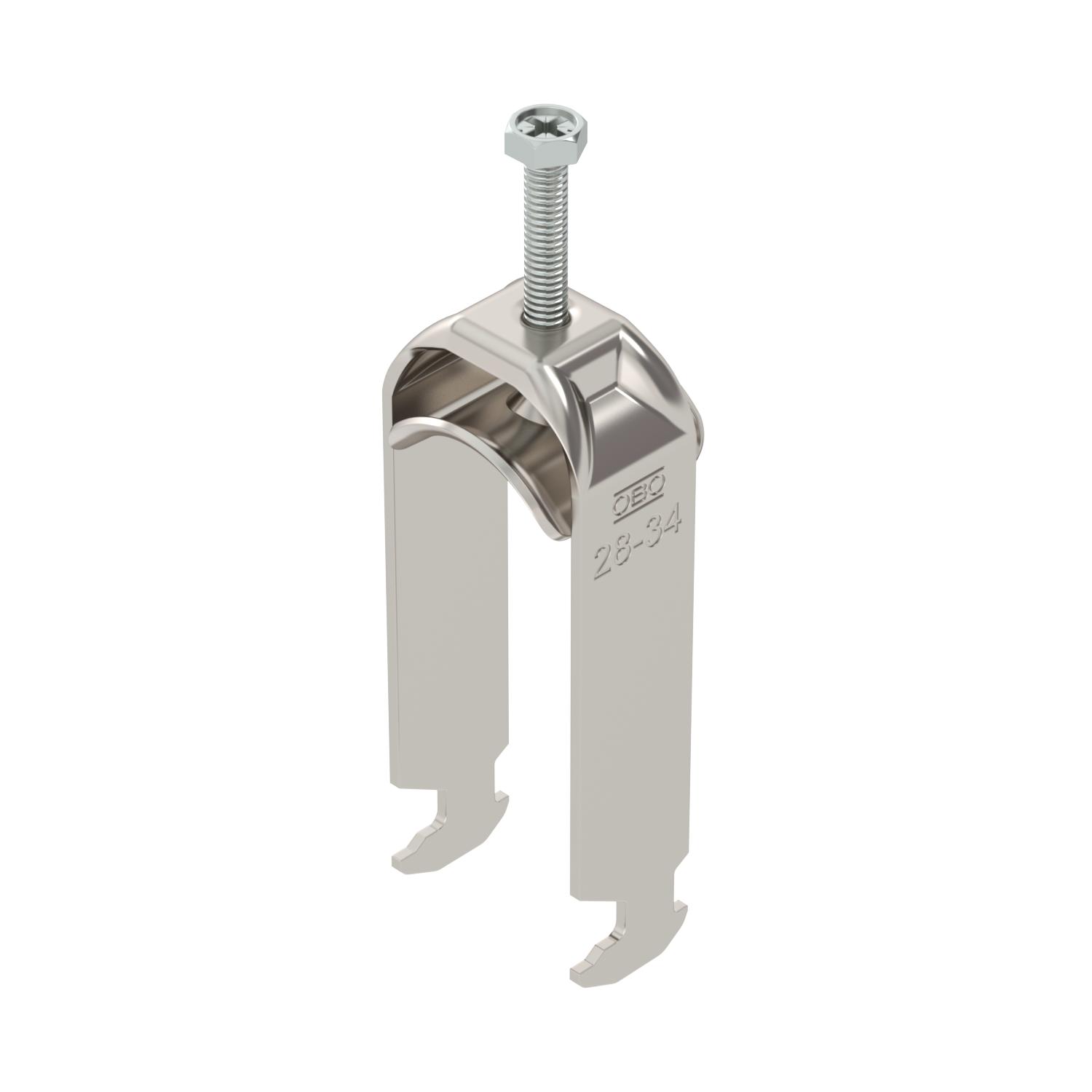

Описание на продуктаBBS-скоба Т-образен захват, с метална притискаща пластинa със заоблени ръбове. За вертикален и хоризонтален монтаж на 2 кабела към C-профилна шина. За ширината на шлица 16-17 мм С болт на притискащата пластина с универсална шестостенна глава SW10, с прав и кръстат шлиц. Подходящи за монтаж на закрито и открито. Повече кабели трябва да бъдат разделяни с двойни пластини. Препоръчителна е употребата на насрещна пластина.
-
- Технически данни
-
Технически данни

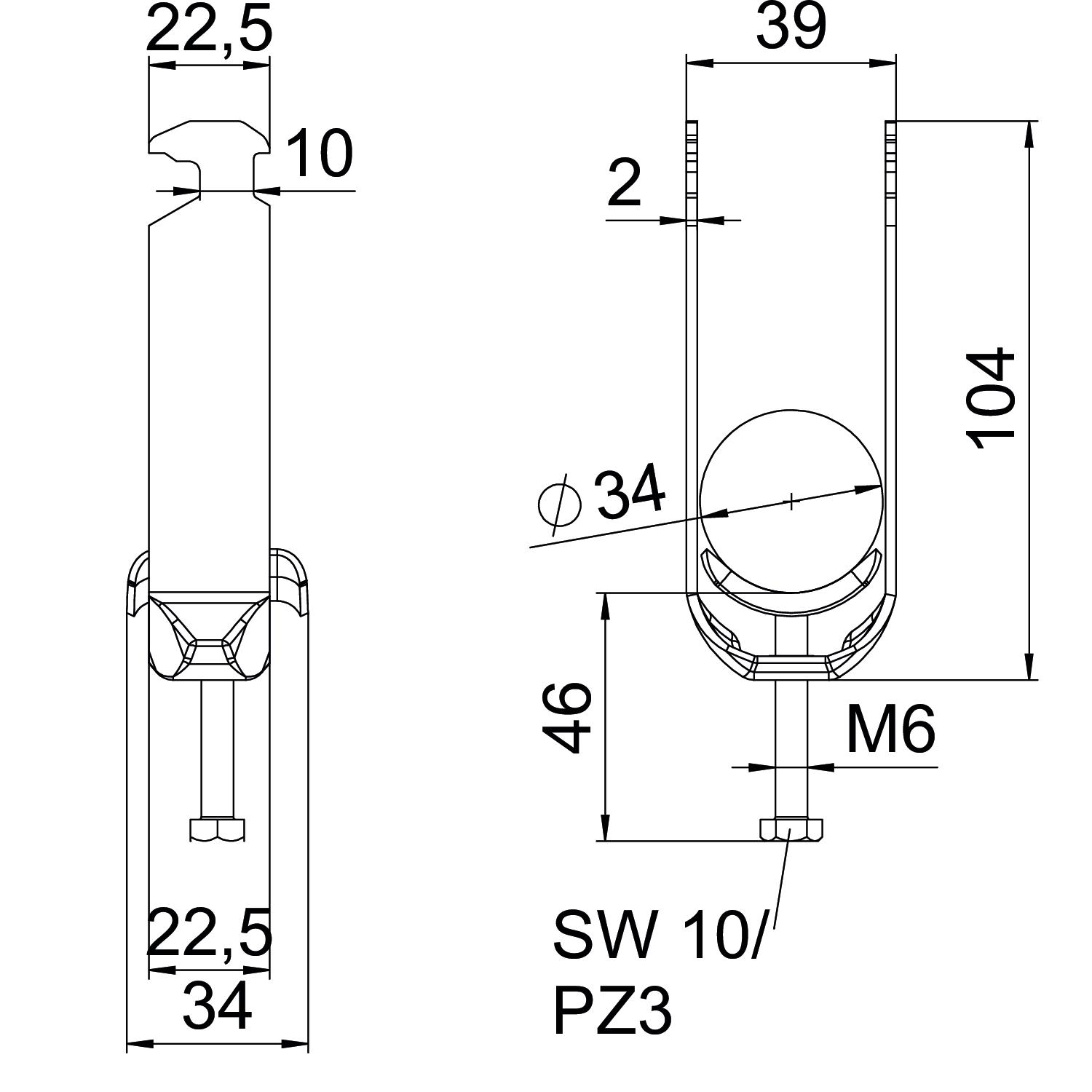

CO2 отпечатък (GWP) от люлка до портата 0,6355 кг CO₂e / 1 брой без халогени да Брой кабели/тръби 2 Вид монтаж Профилна шина Височина 104 mm Външен размер - дължина 34 mm Дебелина на ламарината 2 mm Дължина 22,5 mm за диаметър на тръба макс. 34 mm за диаметър на тръба мин. 28 mm за шина с ширина на шлица (с интервал) макс. 17 mm за шина с ширина на шлица (с интервал) мин. 16 mm Качество на материала на пластината Благородна стомана 304 (1.4301) Макс. въртящ момент на затягане 3 Nm Материал неръждаема стомана Материал Неръждаема стомана, 1.4301 Материал на пластината неръждаема стомана Обхват на захващане D макс. 34 mm Обхват на захващане D мин. 28 mm Повърхност без покритие, за допълнителна обработка Повърхност необработен Размер G (mm) M6 Размер H 104 mm Размер A 22,5 mm Размер B 39 mm Размер C 34 mm Размер L 46 mm Размер t 2 mm Размери 28-34mm Резба M6 С метална притискаща пластина да С насрещна пластина не С пластмасова планка не Ширина 39 mm Ширина на шлица 10 mm - Всички типове
- Изтегляния
-
Спецификация BS-H2-M-34 A2 / 1186130 , 0.22MB , pdfЕС Декларация за съответствие BS-H2-M-34 A2 / 1186130 , 0.13MB , pdfДекларация за съответствие Великобритания BS-H2-M-34 A2 / 1186130 , 0.09MB , pdfРъководство за монтаж Clamp clip H foot, metal , 3.04MB , pdf
