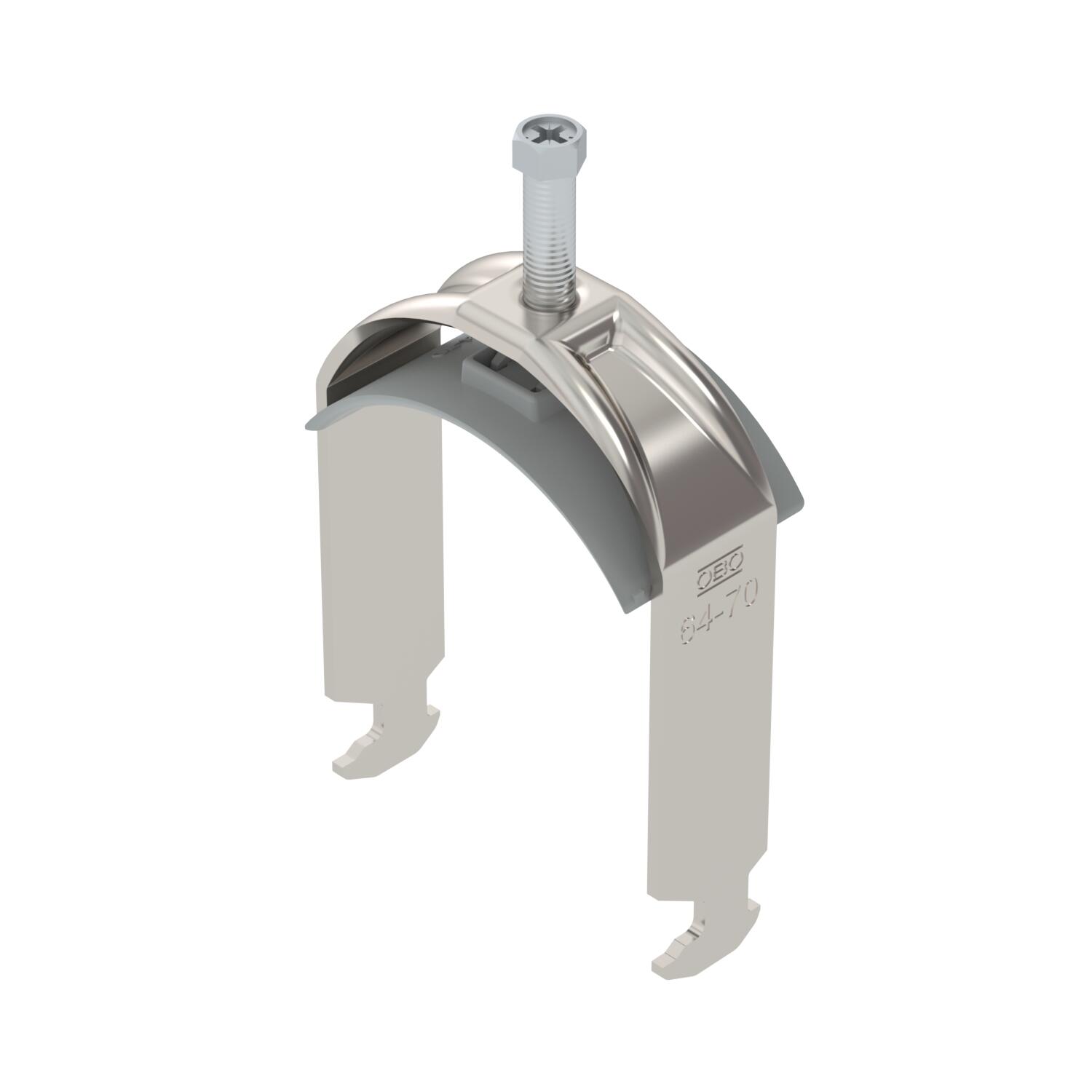

BBS-скоба 2056 за кабелен сноп, единична, с пластмасова притискаща пластина, V2A
Кат. № 1186369 | Електронен артикулен номер (EAN) 4012196848027
- Описание на продукта
-
Описание на продуктаBBS-скоба Т-образен захват, притискаща пластина от полипропилен. За вертикален и хоризонтален монтаж на 1 кабел към C-профилна шина. За ширината на шлица 16-17 мм С болт на притискащата пластина с универсална шестостенна глава SW10, с прав и кръстат шлиц. Подходящи за монтаж на закрито и открито. Препоръчителна е употребата на насрещна пластина.
-
- Технически данни
-
Технически данни

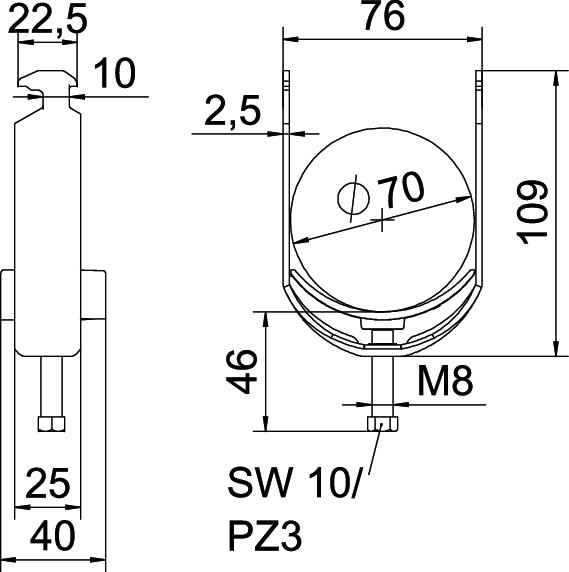

CO2 отпечатък (GWP) от люлка до портата 0,7657 кг CO₂e / 1 брой без халогени да Брой кабели/тръби 1 Вид монтаж Профилна шина Височина 109 mm Външен размер - дължина 40 mm Дебелина на ламарината 2,5 mm Дължина 25 mm за диаметър на тръба макс. 70 mm за диаметър на тръба мин. 64 mm за шина с ширина на шлица (с интервал) макс. 17 mm за шина с ширина на шлица (с интервал) мин. 16 mm Качество на материала на пластината Полипропилен Макс. въртящ момент на затягане 5 Nm Материал Неръждаема стомана, 1.4301 Материал неръждаема стомана Материал на пластината Пластмаса Обхват на захващане D макс. 70 mm Обхват на захващане D мин. 64 mm Повърхност необработен Повърхност без покритие, за допълнителна обработка Размер G (mm) M8 Размер H 109 mm Размер A 25 mm Размер B 76 mm Размер C 40 mm Размер L 45 mm Размер t 2,5 mm Размери 64-70mm Резба M8 С насрещна пластина не С пластмасова планка да Ширина 76 mm Ширина на шлица 10 mm - Всички типове
-
Всички типове
- Изтегляния
-
Спецификация BS-H1-K-70 A2 / 1186369 , 0.18MB , pdfСборник с инструкции The new clamp clip portfolio , 3.14MB , pdfЕС Декларация за съответствие BS-H1-K-70 A2 / 1186369 , 0.13MB , pdfДекларация за съответствие Великобритания BS-H1-K-70 A2 / 1186369 , 0.09MB , pdfREACH Декларация за съответствие BS-H1-K-70 A2 / 1186369 , 0.12MB , pdfRoHS Декларация за съответствие BS-H1-K-70 A2 / 1186369 , 0.12MB , pdfРъководство за монтаж Clamp clip H foot, plastic , 3.08MB , pdf
