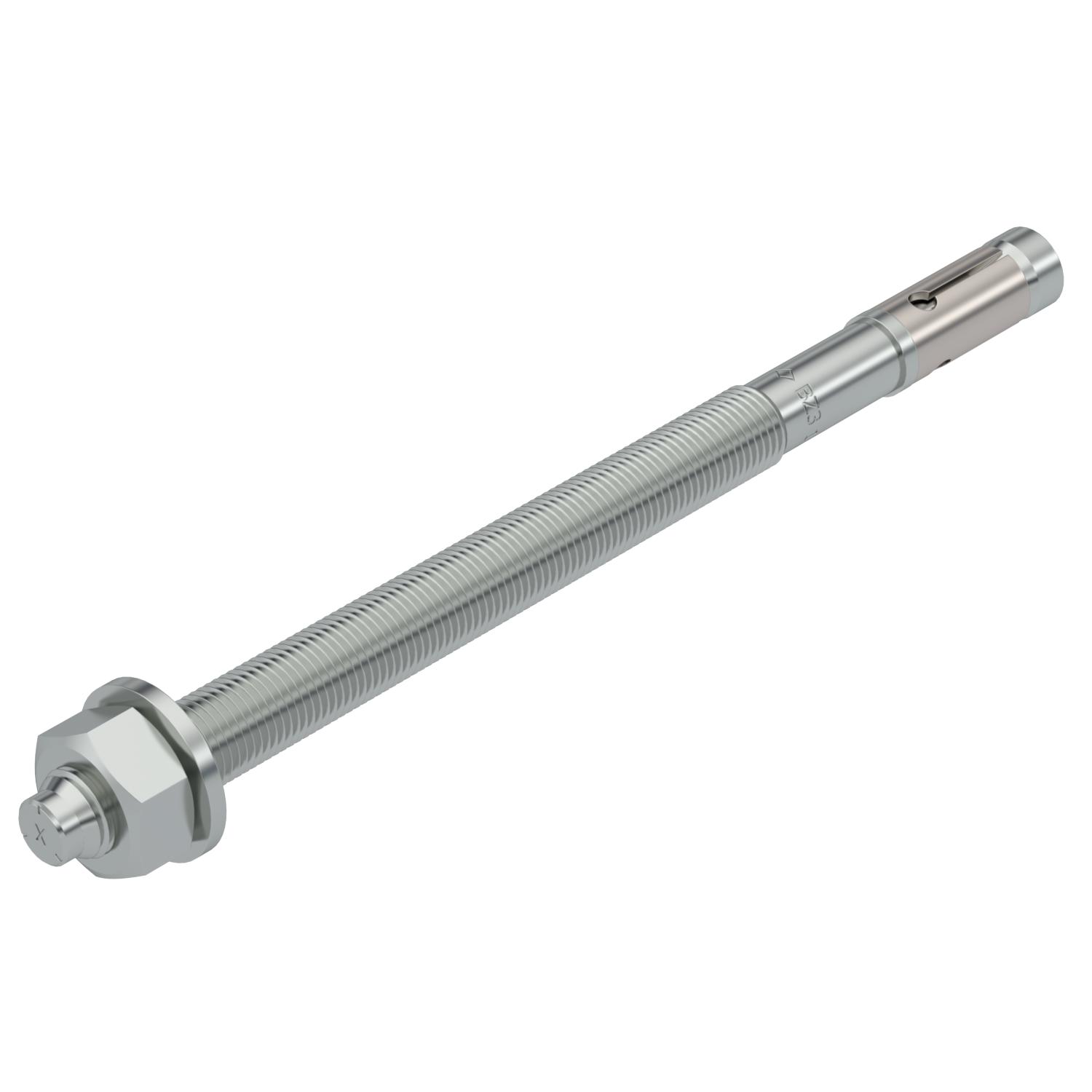

Болтов анкер BZ3
Кат. № 3498705 | Електронен артикулен номер (EAN) 4012197357634
- Описание на продукта
-
Описание на продуктаБолтов анкер BZ3 за анкериране на среднотежки до тежки товари, както в шуплест, така и в плътен бетон. Подходящи за товари с малки отстояния на ръбове и оси. За набиване.
Европейско техническо разрешително ETA-19/0619, включително стойности на характеристика при въздействие на пожар за клас на пожароустойчивост до R 120.
Тестове за годност при сеизмично въздействие, Категория С1 и С2
Одобрен за влагане от Федералната служда за гражданска защита, Берн, Швейцария
*С голяма подложна шайба по DIN EN ISO 7093-1 (DIN 9021)
-
- Технически данни
-
Технически данни
Вид монтаж дюбел, анкер Предварителен монтаж Винтов нарез имперски 7/16 цола Винтова система анкер Външен шестостен Диаметър на отвора мин. 12 mm Диапазон на захващане макс. 105 mm Диапазон на захващане мин. 30 mm Дълбочина на отвора 83 mm Дължина 180 mm Дължина на резбата 124 mm Изпълнение за набиване Изпълнение анкер Външен винтов нарез Изпълнение дюбели/анкерни пирони/винтове Шпрайцдюбел Клас на пожарозащита съгласно EN 13501-2 Други Материал Стомана Метрична резба 12 Налични разрешителни да Оценка на земетресенията от ETA C1 и C2 Повърхност лентово поцинковане Приспособление за закрепване анкер Гайка Размер на гаечния ключ 19 Размер L 180 mm Размери M12x180 Резба M12 Система на резбата метричен Цвят цвят цинк - Всички типове
-
Всички типове
- Изтегляния
-
Спецификация BZ312x180/30-105 / 3498705 , 0.15MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие BZ312x180/30-105 / 3498705 , 0.21MB , pdfREACH Декларация за съответствие BZ312x180/30-105 / 3498705 , 0.12MB , pdfRoHS Декларация за съответствие BZ312x180/30-105 / 3498705 , 0.12MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
