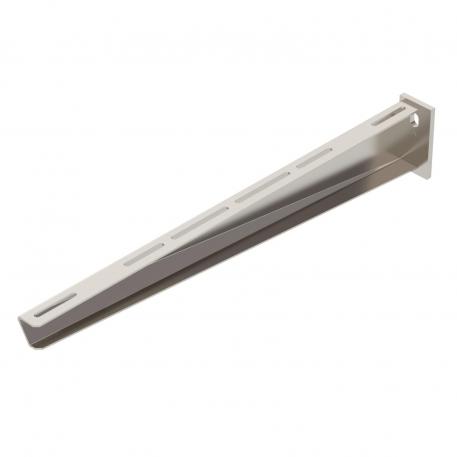

Хоризонтална конзола за стена и носач AW 30 V2A
Кат. № 6442919 | Електронен артикулен номер (EAN) 4012196209293
- Описание на продукта
-
Описание на продуктаСреднотежка конзола за стена и носач със заварена таванна планка.
Закрепване на конзолата към U-носача с ширина 400 mm и повече посредством болт с шестоъгълна глава през двата борда на носача. Моля за целта използвайте подходящи разпънки!
-
- Технически данни
-
Технически данни
F в kN 3 kN Диаметър на отвора 13 mm Изпълнение Хоризонтални конзоли Материал Неръждаема стомана, 1.4301 Неръждаема стомана, байцвана да Повърхност без покритие, за допълнителна обработка Размери B610mm Съхраняване на функционалността не Цвят неръждаема стомана Ъгъл/диапазон макс. 90 mm Ъгъл/диапазон мин. 90 mm Размери
Височина 100 mm Дължина 50 mm Размер H 100 mm Размер A 50 mm Размер B 610 mm Ширина 610 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 9,405 кг CO2e / 1 брой CO₂ Footprint (GWP) 9,405 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване на конзола тип AW 30
- Всички типове
-
Всички типове
-
Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Коларски болт с комбинирана гайка V2A
FRSB 6x12 A2 6406138 100 Брой - Изтегляния
-
Спецификация AW 30 61 A2 / 6442919 , 0.23MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие AW 30 61 A2 / 6442919 , 0.14MB , pdfДекларация за съответствие Великобритания AW 30 61 A2 / 6442919 , 0.09MB , pdfREACH Декларация за съответствие AW 30 61 A2 / 6442919 , 0.12MB , pdfRoHS Декларация за съответствие AW 30 61 A2 / 6442919 , 0.12MB , pdfДекларация за екологичен продукт (EPD) AW 30 61 A2 / 6442919 , 2.03MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdfРъководство за монтаж Инструкция за монтаж на системи U-образни вертикални носачи , 2.02MB , pdf
