Хоризонтална конзола за стена и носач AW 55 V2A 210 | 5,5 | неръждаема стомана

Хоризонтална конзола за стена и носач AW 55 V2A

Кат. № 6443063 | Електронен артикулен номер (EAN) 4012196441433

Кат. № / Тип

Ширина

F в kN	5,5 kN

Цвят	неръждаема стомана

Описание на продукта

Описание на продукта

Хоризонтална конзола за стена и носач, тежко изпълнение, със заварена таванна планка.

Закрепване на конзолата към U-носача с ширина 400 mm и повече посредством болт с шестоъгълна глава през двата борда на носача. Моля за целта използвайте подходящи разпънки!

Технически данни

Технически данни

F в kN	5,5 kN
Диаметър на отвора	13,5 mm
Изпълнение	Хоризонтални конзоли
Материал	Неръждаема стомана, 1.4301
Неръждаема стомана, байцвана	да
Повърхност	без покритие, за допълнителна обработка
Продуктова серия	AW 55 Series

Размери	B210mm
Съответствие с ROHS	да
Съхраняване на функционалността	не
Цвят	неръждаема стомана
Ъгъл/диапазон макс.	90 mm
Ъгъл/диапазон мин.	90 mm

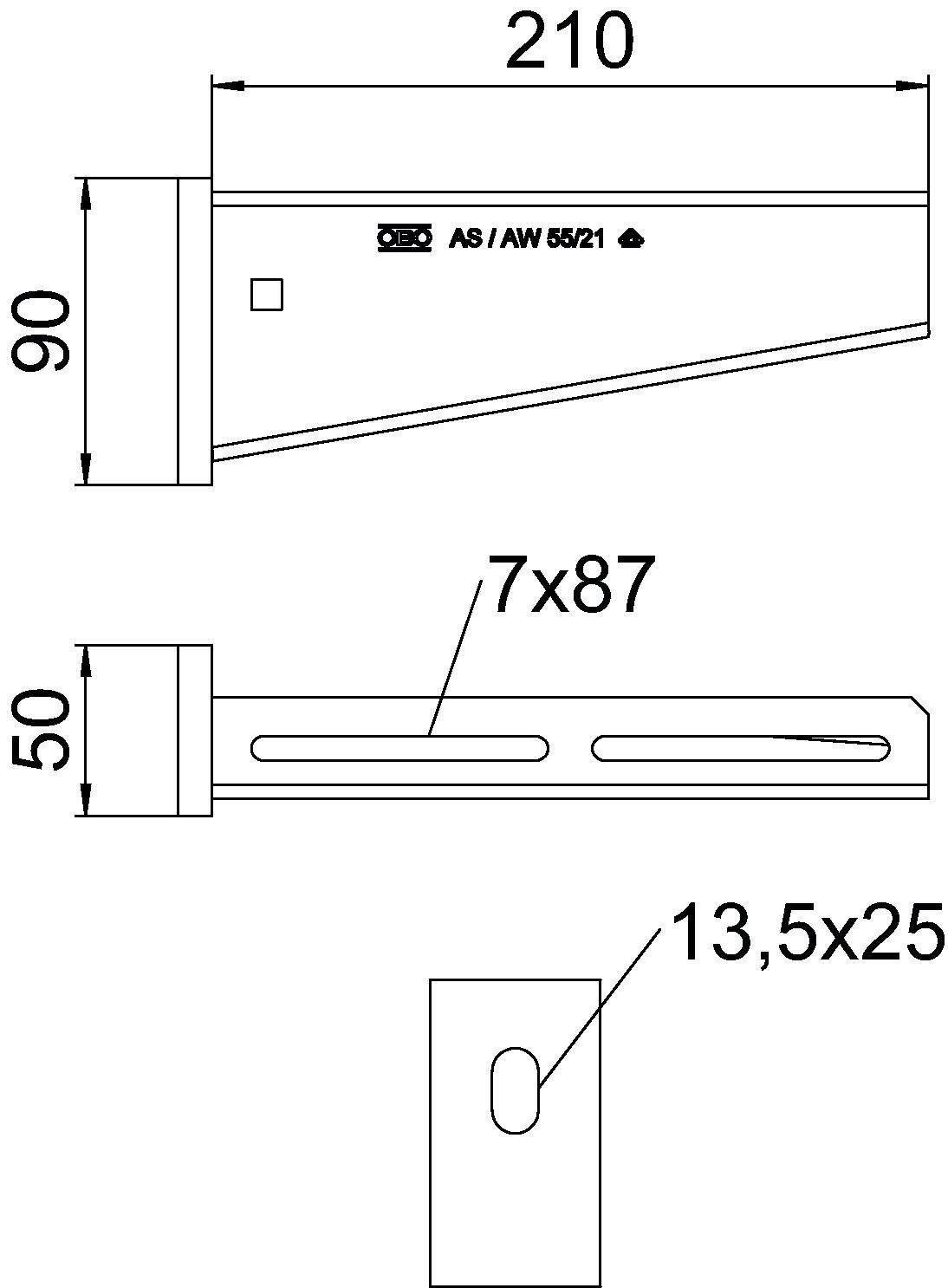

Размери

Височина	90 mm
Дължина	50 mm
Размер H	90 mm

Размер A	50 mm
Размер B	210 mm
Ширина	210 mm

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	4,4789 кг CO2e / 1 брой
CO₂ Footprint (GWP)	4,4789 kg CO₂e
Declared Unit	Units

Declared Unit Quantity	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване конзола тип AW 55

Bending of the bracket tip at permitted bracket load
Permitted bracket load in kN without man load
Load curve with bracket lengths in mm

Всички типове

Всички типове

Тип	Ширина	F в kN	Цвят	Кат. №	Количество	мин. VKE
AW 55 21 A2	210 mm	5,5 kN	неръждаема стомана	6443063	Брой	1 Брой
AW 55 31 A2	310 mm	5,5 kN	неръждаема стомана	6443067	Брой	1 Брой
AW 55 41 A2	410 mm	5,5 kN	неръждаема стомана	6443071	Брой	1 Брой
AW 55 51 A2	510 mm	5,5 kN	неръждаема стомана	6443075	Брой	1 Брой
AW 55 61 A2	610 mm	5,5 kN	неръждаема стомана	6443079	Брой	1 Брой
AW 55 71 A2	710 mm	5,5 kN	неръждаема стомана	6443083	Брой	1 Брой
