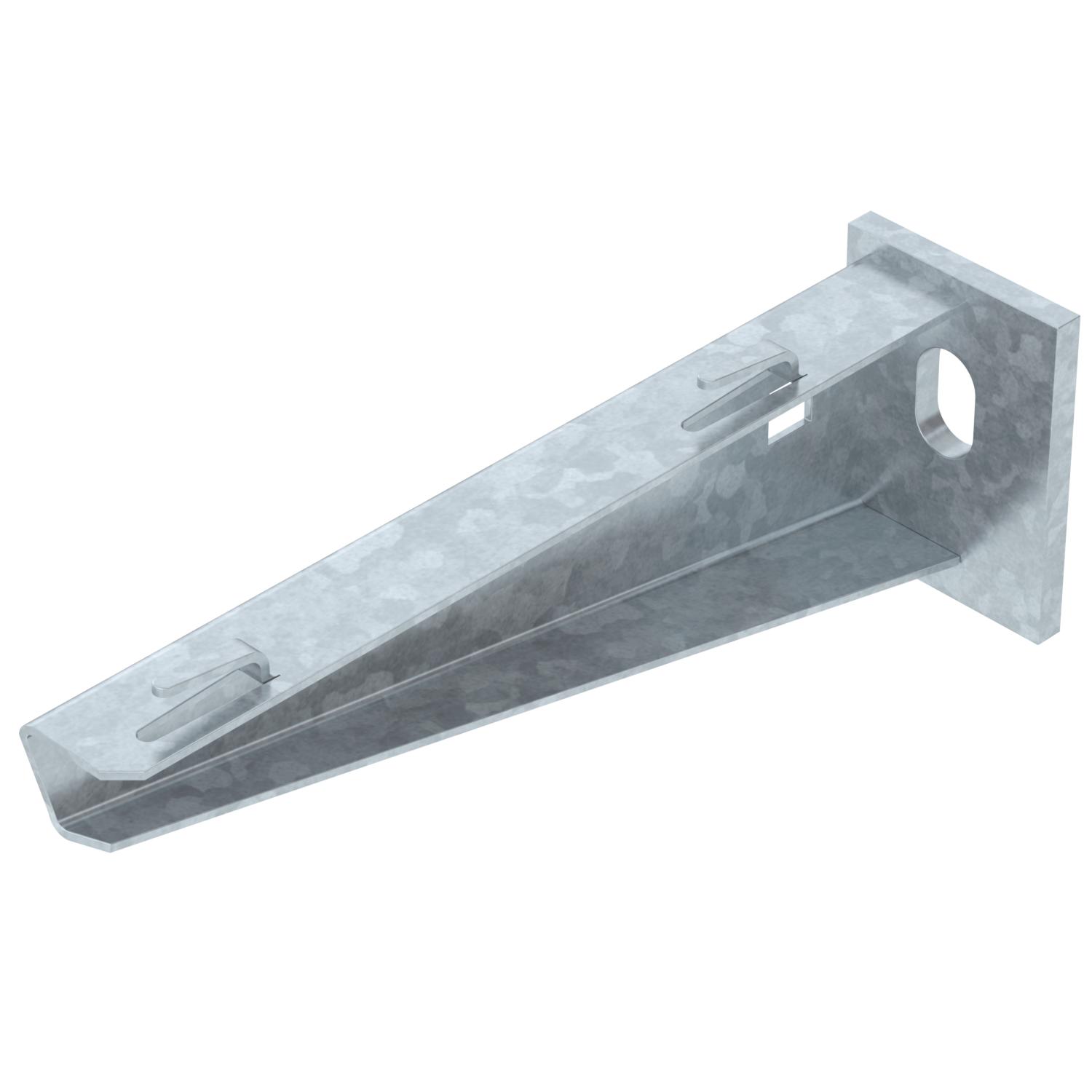

Хоризонтална конзола за стена и носач AWG 15, за телени скари, FT
Кат. № 6420607 | Електронен артикулен номер (EAN) 4012196079155
- Описание на продукта
-
Описание на продуктаЛека хоризонтална конзола за стена и носач със заварена планка, за безболтово закрепване на телени скари.
Закрепване на конзолата с ширина над 400 mm към U-носача посредством болт с шестостенна глава през двата борда на носача. Моля, за целта използвайте подходящите дистанционери.
-
- Технически данни
-
Технически данни

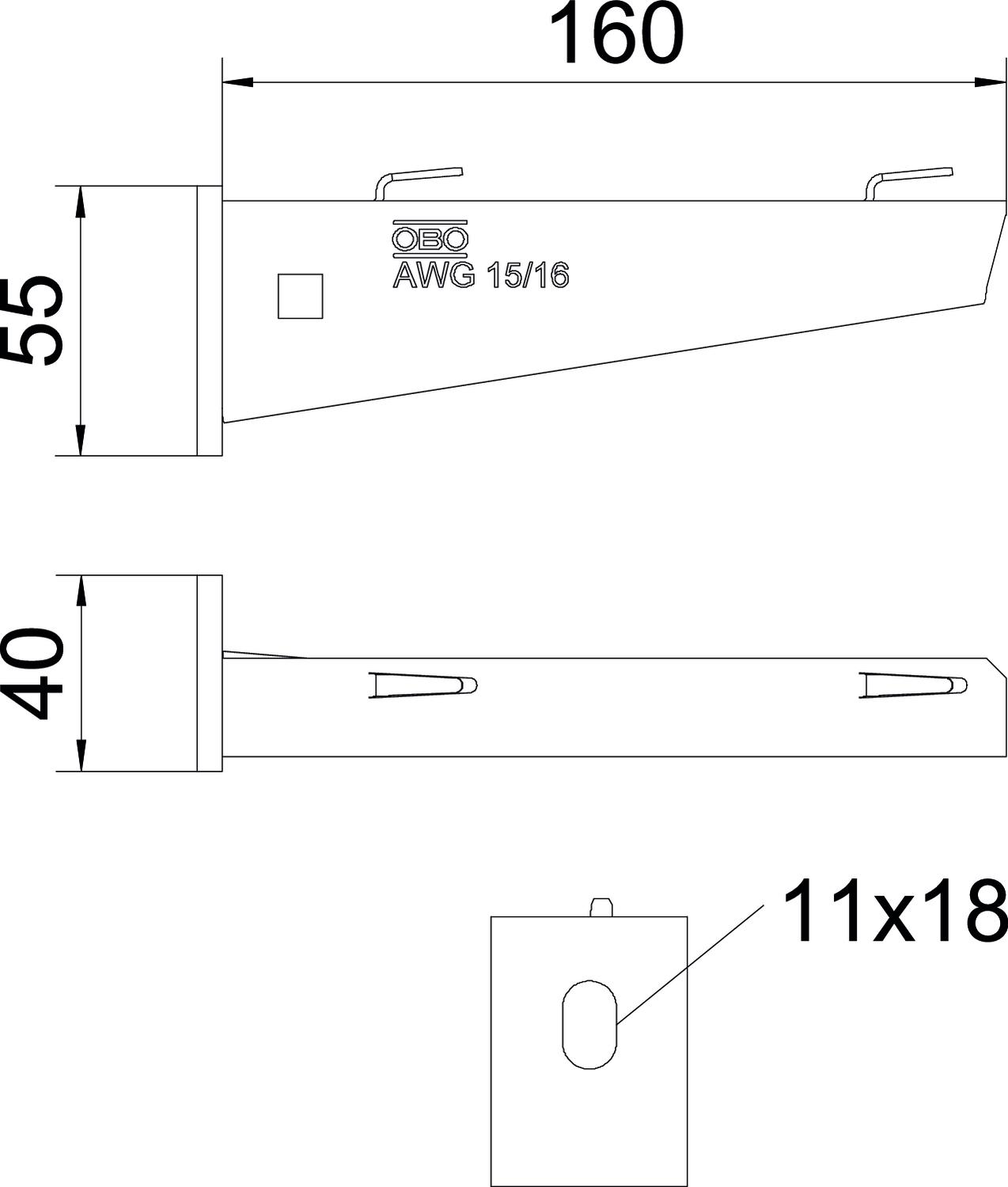

F в kN 1,5 kN Диаметър на отвора 11 mm за ширина макс. 160 mm за ширина мин. 160 Изпълнение Хоризонтални конзоли Материал Стомана Неръждаема стомана, байцвана не Повърхност Горещо поцинкованe чрез потапяне Размери B160mm Съхраняване на функционалността не Цвят цвят цинк Ъгъл/диапазон макс. 90 mm Ъгъл/диапазон мин. 90 mm Размери
Височина 55 mm Дължина 40 mm Размер H 55 mm Размер A 40 mm Размер B 160 mm Ширина 160 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 0,4702 кг CO2e / 1 брой CO₂ Footprint (GWP) 0,4702 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване конзола тип AW G 15
- Всички типове
-
Всички типове
