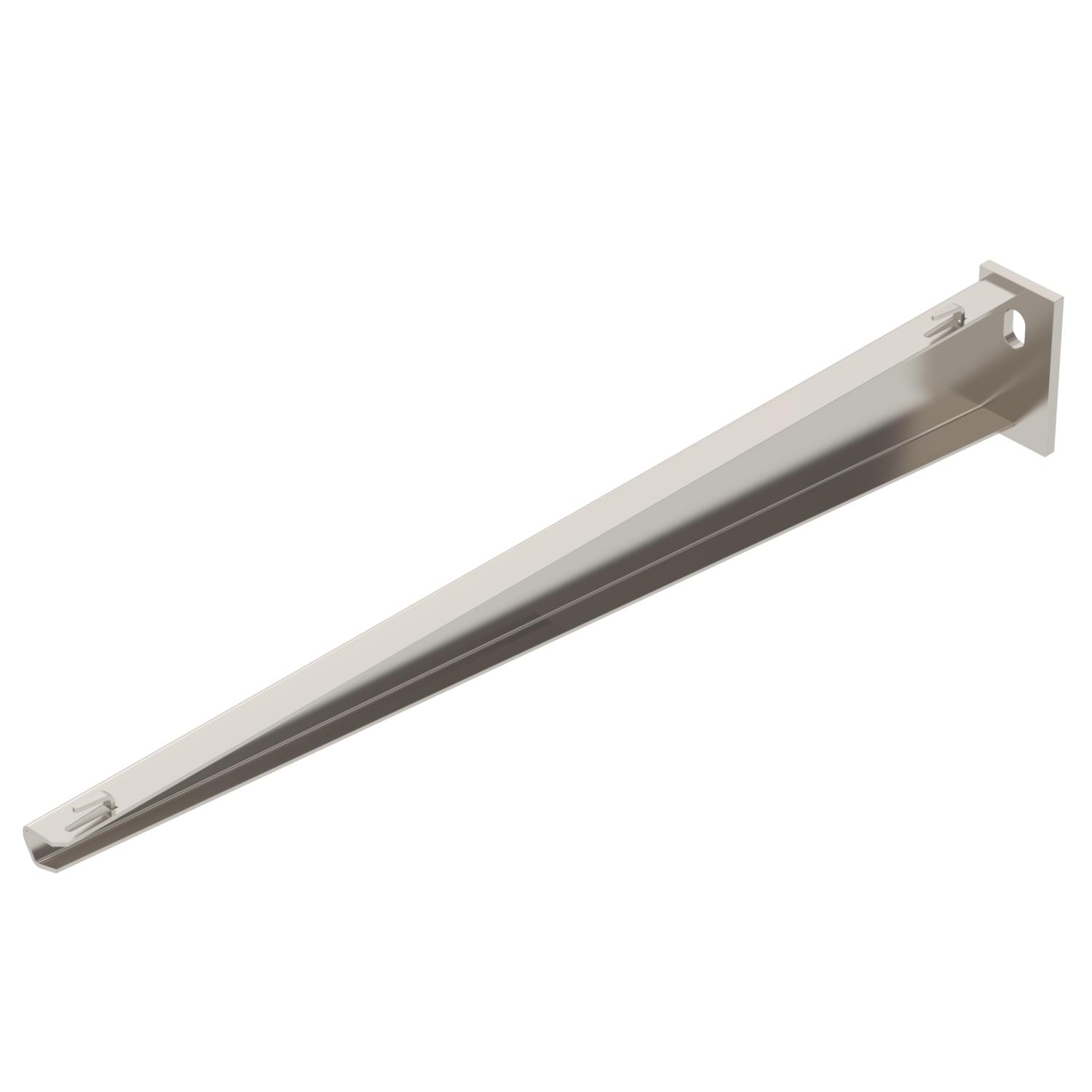

Хоризонтална конзола за стена и носач AWG 15, за телени скари, V4A
Кат. № 6420650 | Електронен артикулен номер (EAN) 4012195706328
- Описание на продукта
-
Описание на продуктаЛека хоризонтална конзола за стена и носач със заварена планка, за безболтово закрепване на телени скари.
Закрепване на конзолата с ширина над 400 mm към U-носача посредством болт с шестостенна глава през двата борда на носача. Моля, за целта използвайте подходящите дистанционери.
-
- Технически данни
-
Технически данни
F в kN 1,5 kN Диаметър на отвора 11 mm за ширина макс. 300 mm за ширина мин. 300 Изпълнение Хоризонтални конзоли Материал Неръждаема стомана 1.4571 Неръждаема стомана, байцвана не Повърхност без покритие, за допълнителна обработка Размери B510mm Съхраняване на функционалността не Цвят неръждаема стомана Ъгъл/диапазон макс. 90 mm Ъгъл/диапазон мин. 90 mm Размери
Височина 75 mm Дължина 40 mm Размер H 75 mm Размер A 40 mm Размер B 510 mm Ширина 510 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 4,2716 кг CO2e / 1 брой CO₂ Footprint (GWP) 4,2716 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване конзола тип AW G 15
- Всички типове
-
Всички типове
- Изтегляния
-
Спецификация AWG 15 51 A4 / 6420650 , 0.25MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие AWG 15 51 A4 / 6420650 , 0.14MB , pdfДекларация за съответствие Великобритания AWG 15 51 A4 / 6420650 , 0.09MB , pdfREACH Декларация за съответствие AWG 15 51 A4 / 6420650 , 0.09MB , pdfRoHS Декларация за съответствие AWG 15 51 A4 / 6420650 , 0.12MB , pdfДекларация за екологичен продукт (EPD) AWG 15 51 A4 / 6420650 , 2.03MB , pdfПомощ при избора GR-Magic® , 0.27MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
