Хоризонтална конзола за стена и носач MWA 12 FS
Кат. № 6424759 | Електронен артикулен номер (EAN) 4012196637096
- Описание на продукта
-

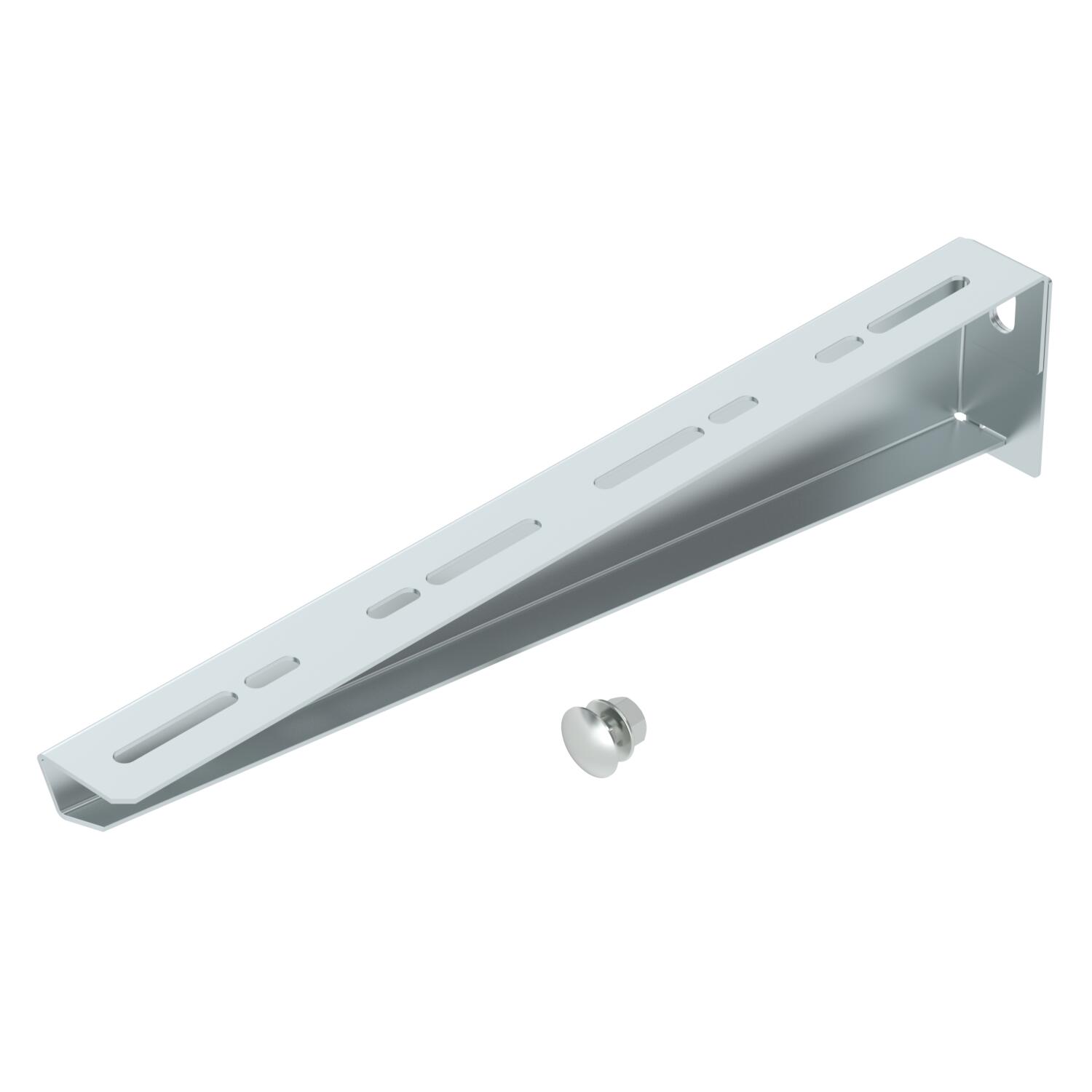

Описание на продуктаХоризонтална конзола за стена и носач, леко изпълнение, от огъната ламарина.
-
- Технически данни
-
Технически данни

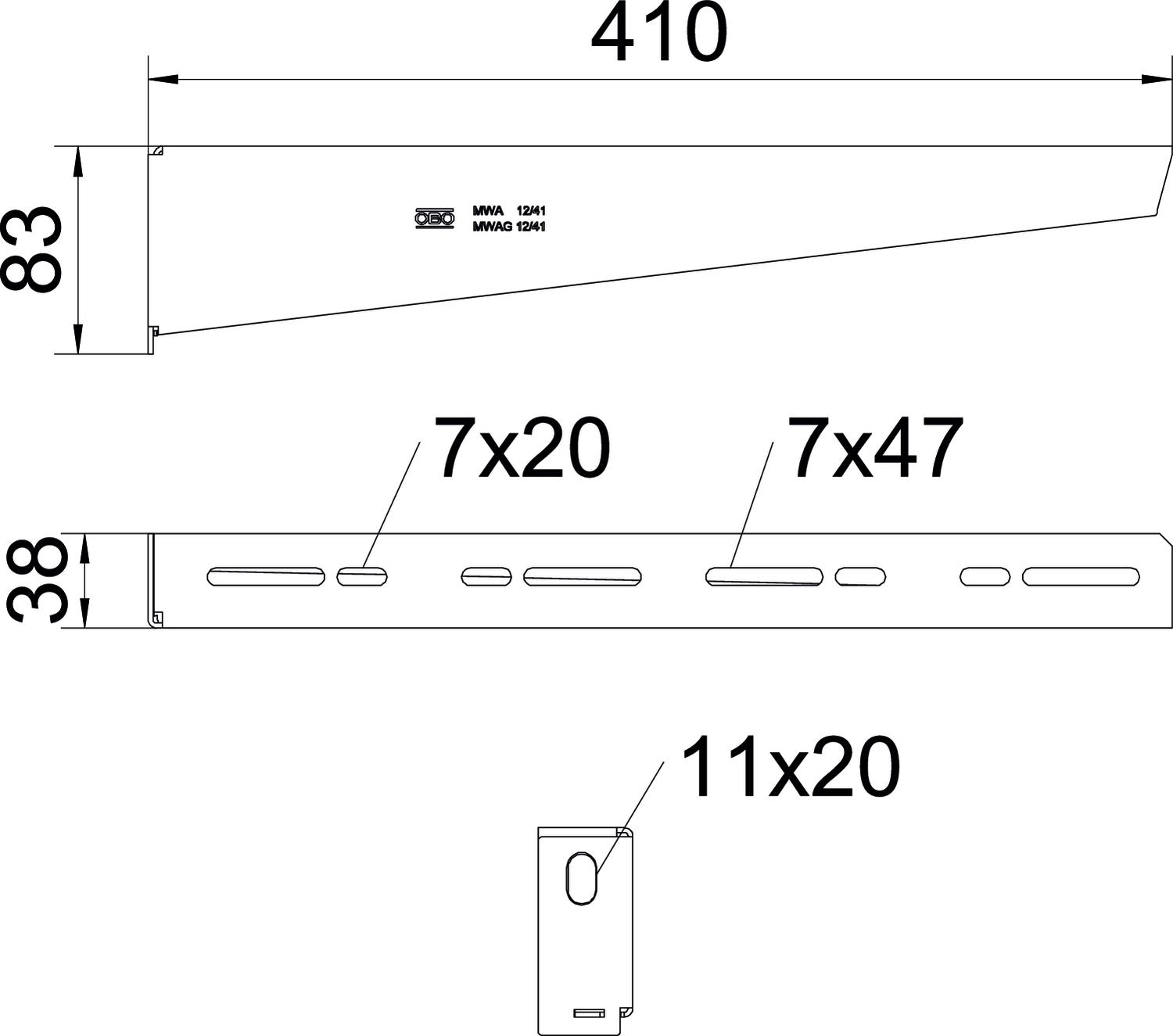

CO2 отпечатък (GWP) от люлка до портата 1,9038 кг CO₂e / 1 брой F в kN 1,2 kN Maß W 410 mm Височина 3,27 in Височина 83 mm Диаметър на отвора 11 mm Дължина 38 mm Изпълнение Хоризонтални конзоли Материал Стомана Неръждаема стомана, байцвана не Повърхност Лентово поцинкованe Размер H 83 mm Размер A 38 mm Размер B 410 mm Размери B410mm Съхраняване на функционалността да Цвят цвят цинк Ширина 410 mm Ширина 16 in Ъгъл/диапазон макс. 90 mm Ъгъл/диапазон мин. 90 mm Технически данни
Диаграма на натоварване конзола тип MWA 12.
-
Bending of the bracket tip at permitted bracket load
-
Permitted bracket load in kN without man load
-
Load curve with bracket lengths in mm
-
