Хоризонтална конзола за стена и носач MWAG 12, за телени скари, FS
Кат. № 6424600 | Електронен артикулен номер (EAN) 4012196324736
- Описание на продукта
-

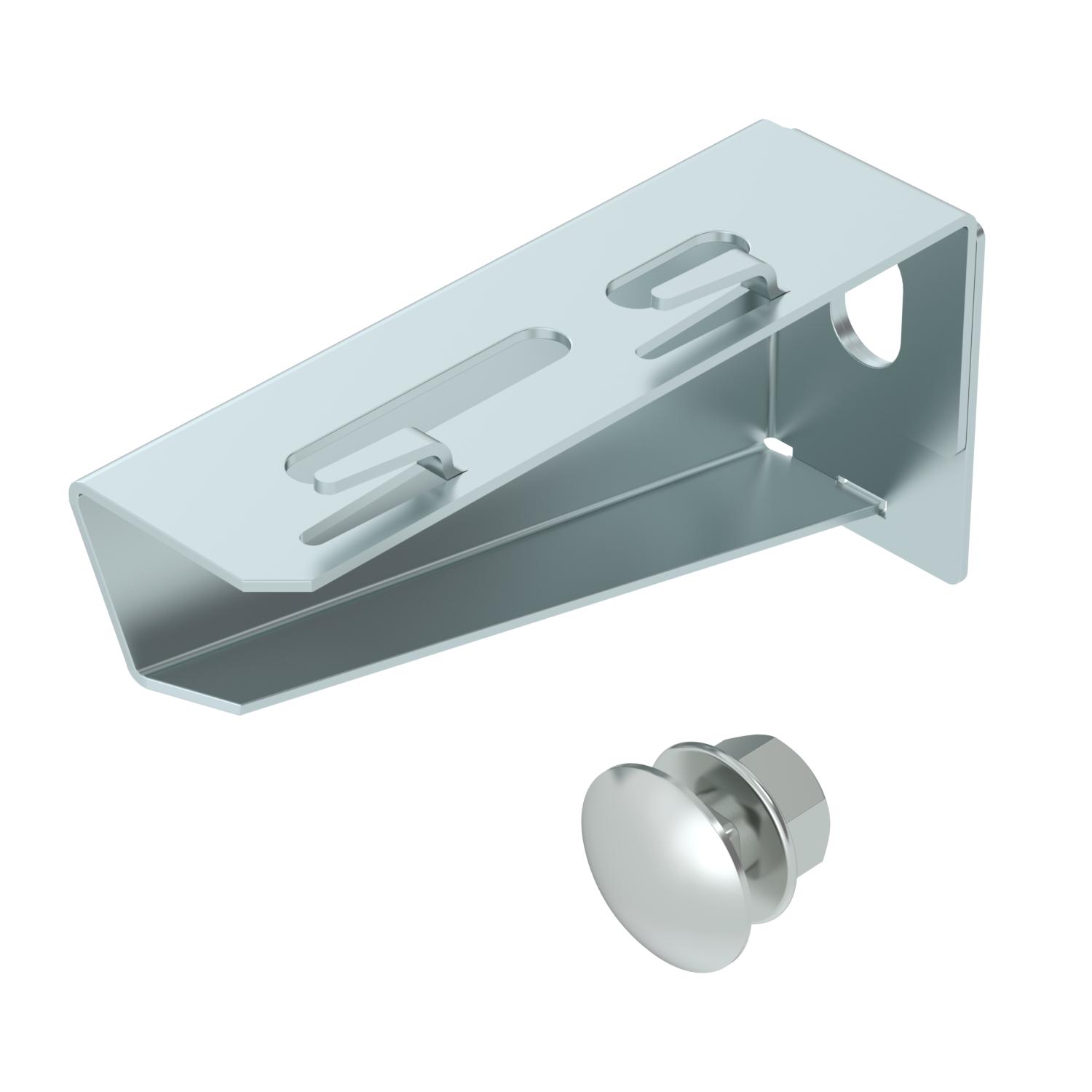

Описание на продуктаХоризонтална конзола за стена и носач, леко изпълнение, от огъната ламарина, за безболтово закрепване на телена скара.
Вкл. коларски болт M10x25 за закрепване към U-образен носач.
-
- Технически данни
-
Технически данни
F в kN 1,2 kN Диаметър на отвора 11 mm за ширина макс. 100 mm за ширина мин. 100 Изпълнение Хоризонтални конзоли Материал Стомана Неръждаема стомана, байцвана не Повърхност Лентово поцинкованe Размери B110mm Съхраняване на функционалността не Цвят цвят цинк Ъгъл/диапазон макс. 90 mm Ъгъл/диапазон мин. 90 mm Размери
Височина 53 mm Дължина 32,5 mm Размер H 53 mm Размер A 32,5 mm Размер B 110 mm Ширина 110 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 0,4701 кг CO2e / 1 брой CO₂ Footprint (GWP) 0,4701 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване конзола тип MWAG 12
- Всички типове
-
Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Коларски болт с комбинирана гайка F
FRSB 6x12 F 6406122 100 Брой - Изтегляния
-
Спецификация MWAG 12 11 FS / 6424600 , 0.30MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие MWAG 12 11 FS / 6424600 , 0.14MB , pdfДекларация за съответствие Великобритания MWAG 12 11 FS / 6424600 , 0.09MB , pdfREACH Декларация за съответствие MWAG 12 11 FS / 6424600 , 0.12MB , pdfRoHS Декларация за съответствие MWAG 12 11 FS / 6424600 , 0.12MB , pdfДекларация за екологичен продукт (EPD) MWAG 12 11 FS / 6424600 , 2.03MB , pdfСЕРТИФИКАТ ПО VDE VDE сертификат за вертикални профили и конзоли , 0.12MB , pdfПомощ при избора GR-Magic® , 0.27MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
