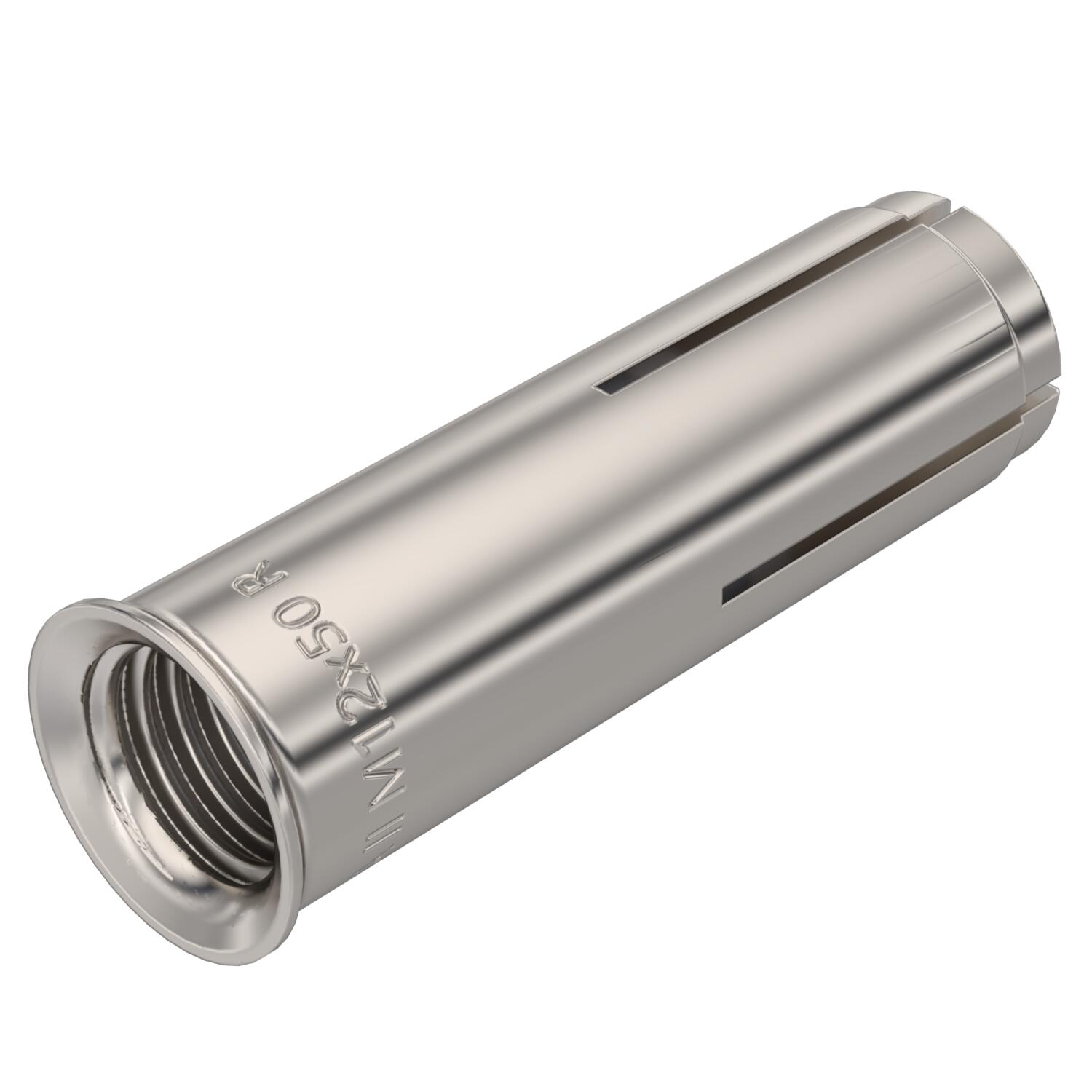

Drop-in anchor for multiple fastenings A4 50 | M12 | 4,3

Drop-in anchor for multiple fastenings A4

Кат. № 3492248 | Електронен артикулен номер (EAN) 4012197507039

Кат. № / Тип

Дължина

Резба

Допустим диапазон на натоварване Зона на опън

Описание на продукта

Описание на продукта

Drop-in anchor for multiple fastening, with internal thread in steel, for the anchoring of, for example, cable tray systems, consoles, steel conctructions, etc. in uncracked concrete in indoor and outdoor areas. To knock in with a hammer. With an edge to prevent the anchor from being pulled in. Rustproof and highly corrosion-resistant. The anchor sleeve tightens against the drill hole wall when the internal pin is knocked in, e.g. using the manual firing tool EHS M. Fire-safety tested, fire protection class R 120. European Technical Assessment ETA-07/0135 for use in concrete and European Technical Assessment ETA-07/0142 for use in concrete for redundant non-structural systems.

Технически данни

Технически данни

Вид монтаж дюбел, анкер	Предварителен монтаж
Допустим диапазон на натоварване Зона на опън	4,3
Дълбочина на завинтване макс.	22 mm
Дълбочина на завинтване мин.	12 mm
Дълбочина на отвора	50 mm
Изпълнение	За набиване
Материал	Неръждаема стомана
Метрична резба	12

Налични разрешителни	да
Приложение за строителен материал	Бетон, Естествен камък
Размери	M12x50
Резба	M12
Самопробиващ	не
Система на резбата	метричен
Съоръжение за закрепване	Други
Цвят	неръждаема стомана

Размери

Дължина	50 mm

Размер L	50 mm

Всички типове

Всички типове

Тип	Дължина	Резба	Допустим диапазон на натоварване Зона на опън	Кат. №	Количество	мин. VKE
EA II M 6x25	25 mm	M6	1	3492200	Брой	100 Брой
EA II M 8x25	25 mm	M8	1,4	3492206	Брой	100 Брой
EA II M 8x30	30 mm	M8	2	3492208	Брой	100 Брой
EA II M 10x25	25 mm	M10	1,9	3492214	Брой	50 Брой
EA II M 10x30	30 mm	M10	2	3492216	Брой	50 Брой
EA II M 10x40	40 mm	M10	3	3492218	Брой	50 Брой
EA II M 12x25	25 mm	M12	1,9	3492224	Брой	50 Брой
EA II M 12x50	50 mm	M12	4,3	3492230	Брой	50 Брой
EA II M 8x40 A4	40 mm	M8	2	3492240	Брой	50 Брой
EA II M 10x40 A4	40 mm	M10	3	3492244	Брой	50 Брой
EA II M 12x50 A4	50 mm	M12	4,3	3492248	Брой	50 Брой
