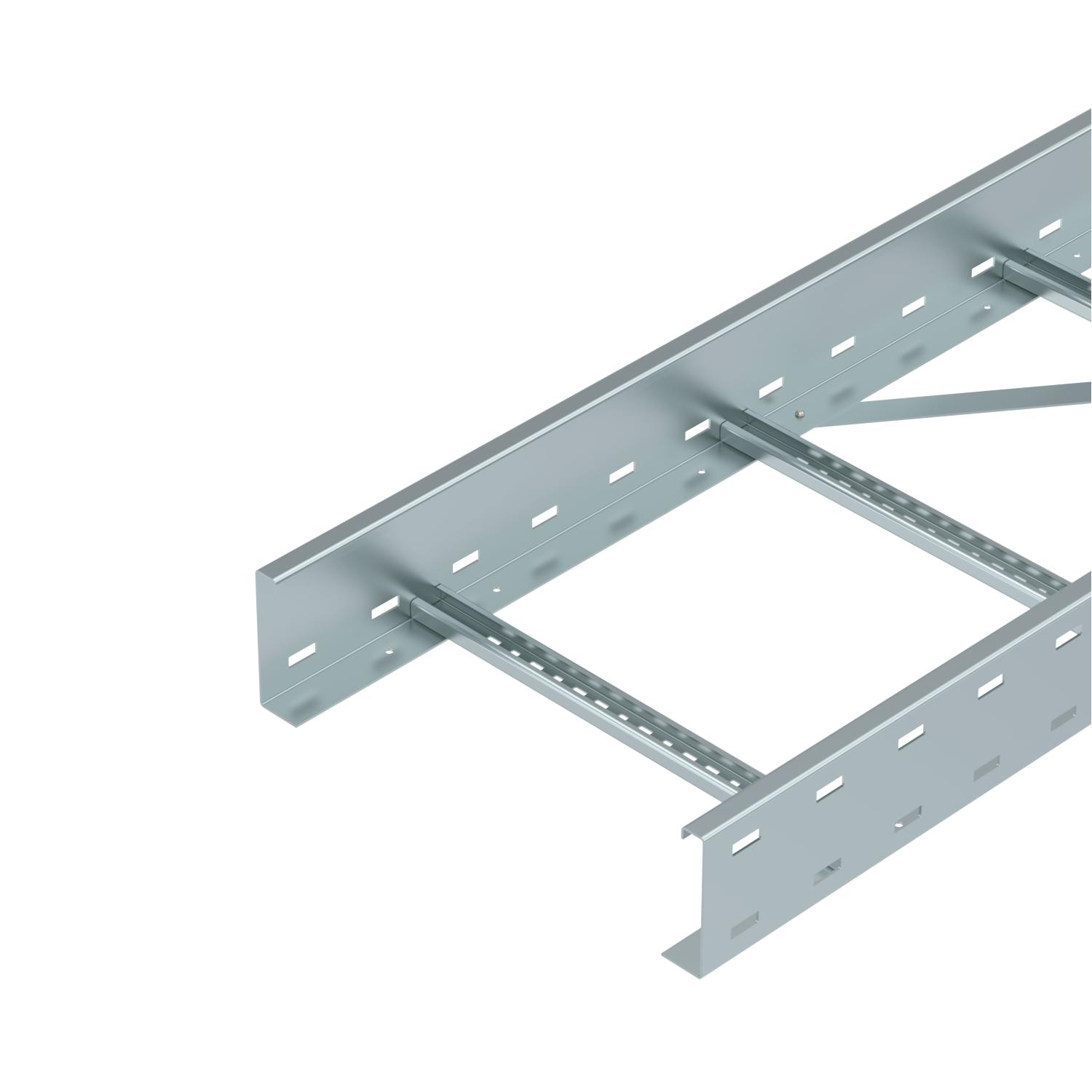

Едрогабаритна кабелна стълба WKLG 110 FS
Кат. № 6311016 | Електронен артикулен номер (EAN) 4012196883158
- Описание на продукта
-
Описание на продуктаЕдрогабаритна кабелна стълба с перфориран борд с височина 110 мм. Закрепване на кабели и проводници посредством скоба тип 2056.
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
Надлъжните съединители тип WRVL 110 се поръчват съответно отделно.
-
- Технически данни
-
Технически данни

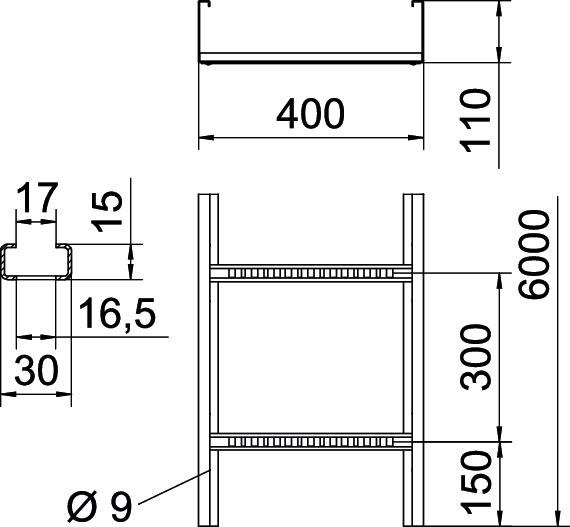

CO2 отпечатък (GWP) от люлка до портата 14,7278 кг CO2e / 1 Метър Височина 110 mm Дебелина на борда 2 mm Дължина 6000 mm Едрогабаритно изпълнение да Закрепване на шпросата напълно занитено Изпълнение на страничния борд Профил (отворен) Изпълнение на шпросите Перфориран профил Материал Стомана Неръждаема стомана, байцвана не Отстояние 1,5 kN/m Отстояние 3,0 м 2,9 kN/m Отстояние 3,5 м 2,48 kN/m Отстояние 4,0 м 2,1 kN/m Отстояние 4,5 м 1,78 kN/m Отстояние 6,0 м 1 kN/m Отстояние 7,0 м 0,7 kN/m Повърхност Лентово поцинкованe Полезно сечение 37600 mm² Полезно сечение 376 cm² Размер 110 x 400 Размер на шлица на шпроса 17,00 Размер B 400 mm Размер L 6000 mm Размери 110x400x6000 Странична перфорация да Съхраняване на функционалността не Цвят цвят цинк Ширина 400 mm Технически данни
Диаграма на натоварване за едрогабаритнa кабелна стълба тип WKLG 110
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета FS
WDRL 1116 40 FS 6227449 3 m
Надлъжен съединител 110 за едрогабаритни кабелни системи FS
WRVL 110 FS 6091164 2 Брой
Ъглов съединител 110 FS за едрогабаритна кабелна система
WRWVK 110 FS 6091377 2 Брой
Предпазна капачка 110 за едрогабаритна кабелна стълба
SKHW 110 OR 6310398 20 Чифт
Шарнирен съединител 110 за едрогабаритна кабелна система FS
WRGV 110 FS 6091318 2 Брой
Разделителна стена 85 FS
TSG 85 FS 6062114 3 m
Ъгъл 90° 110 FS
WLB 90 114 FS 6312357 1 Брой
Т-отклонение 110 FS
WLT 1140 FS 6312659 1 Брой - Изтегляния
-
Спецификация WKLG 1140 FS / 6311016 , 0.32MB , pdfЕС Декларация за съответствие WKLG 1140 FS / 6311016 , 0.14MB , pdfДекларация за съответствие Великобритания WKLG 1140 FS / 6311016 , 0.09MB , pdfREACH Декларация за съответствие WKLG 1140 FS / 6311016 , 0.12MB , pdfRoHS Декларация за съответствие WKLG 1140 FS / 6311016 , 0.12MB , pdfДекларация за екологичен продукт (EPD) WKLG 1140 FS / 6311016 , 1.48MB , pdfРъководство за монтаж Wide span cable ladders , 7.96MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
