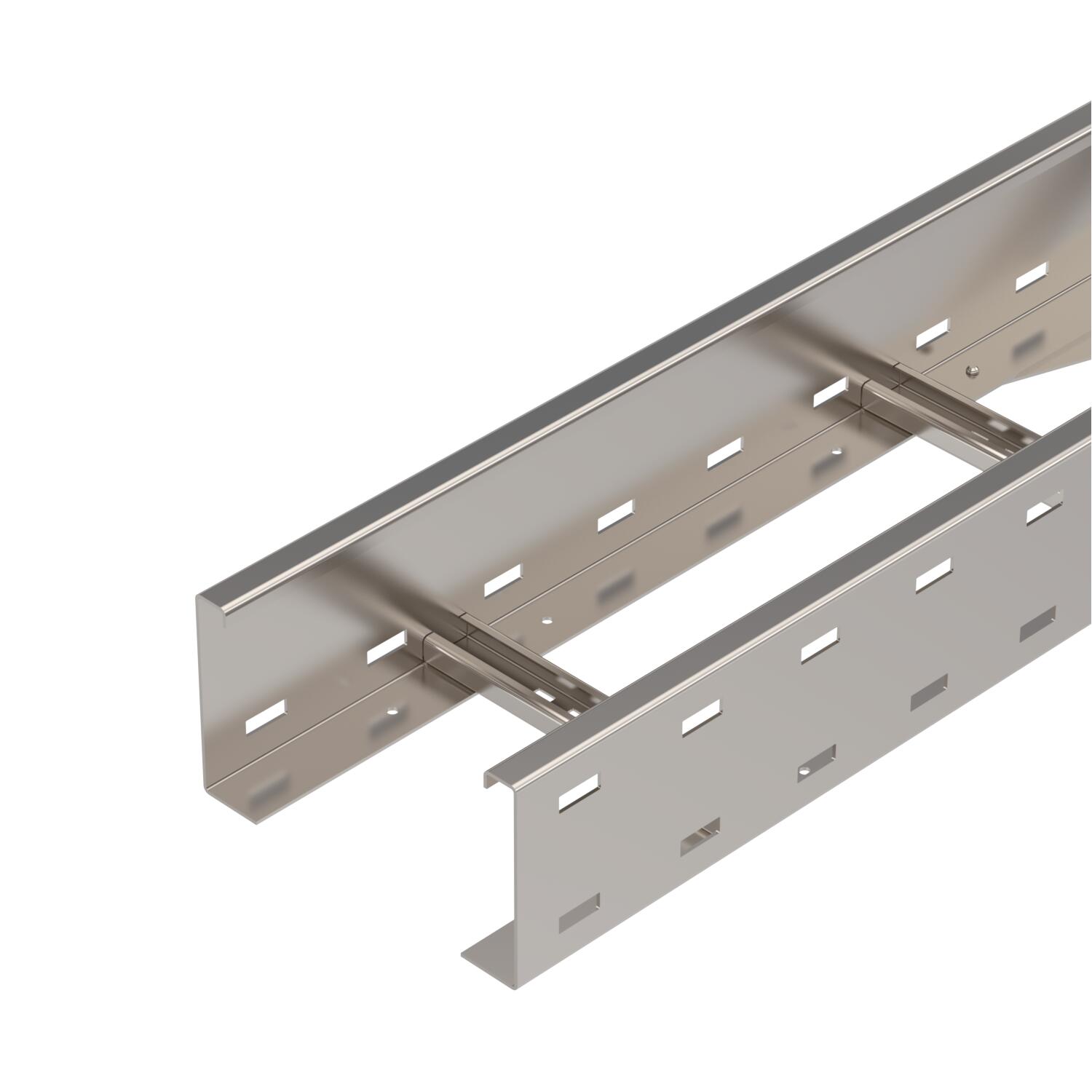

Едрогабаритна кабелна стълба WKLG 110 V2A
Кат. № 6311202 | Електронен артикулен номер (EAN) 4012195037262
- Описание на продукта
-
Описание на продуктаЕдрогабаритна стълба за кабели с перфориран борд с височина 110 мм. Закрепване на кабели и проводници със скоба за кабелен сноп тип 2056.
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
Надлъжните съединители тип WRVL 110 се поръчват съответно отделно.
-
- Технически данни
-
Технически данни
Дебелина на борда 2 mm Едрогабаритно изпълнение да Закрепване на шпросата напълно занитено Изпълнение на страничния борд Профил (отворен) Изпълнение на шпросите Перфориран профил Материал Неръждаема стомана, 1.4301 Неръждаема стомана, байцвана не Повърхност без покритие, за допълнителна обработка Полезно сечение 18600 mm² Полезно сечение 186 cm² Размер 110x200 Размери 110x200x6000 Странична перфорация да Съхраняване на функционалността не Цвят неръждаема стомана Размери
Височина 110 mm Дължина 6000 mm Размер на шлица на шпроса 17,00 Размер B 200 mm Размер L 6000 mm Ширина 200 mm Натоварвания
Отстояние 1,1 kN/m Отстояние 3,0 м 2,3 kN/m Отстояние 3,5 м 1,9 kN/m Отстояние 4,0 м 1,6 kN/m Отстояние 4,5 м 1,33 kN/m Отстояние 6,0 м 0,8 kN/m Отстояние 7,0 м 0,4 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 28,2061 кг CO2e / 1 Метър CO₂ Footprint (GWP) 28,2061 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване за едрогабаритнa кабелна стълба тип WKLG 110
- Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета V2A
WDRL 1116 20 A2 6227360 3 m
Надлъжен съединител 110 за едрогабаритни кабелни системи V2A
WRVL 110 A2 6091229 2 Брой
Ъглов съединител 110 V2A
WRWVK 110 A2 6091393 2 Брой
Предпазна капачка 110 за едрогабаритна кабелна стълба
SKHW 110 OR 6310398 20 Чифт

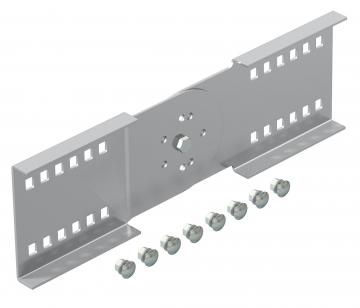

Шарнирен съединител 110 за едрогабаритна кабелна система V2A
WRGV 110 A2 6091338 2 Брой
Разделителна стена 85 V2A
TSG 85 A2 6062173 3 m - Изтегляния
-
