FireBox T160 с уплътнения за пробождане, с единични клеми 176x135x67 | 12 | IP66 | оранжево; RAL 2003

FireBox T160 с уплътнения за пробождане, с единични клеми

Кат. № 7205742 | Електронен артикулен номер (EAN) 4012196812332

Кат. № / Тип

Светли вътрешни размери

Брой входящи отвори за кабели

Степен на защита	IP66

Цвят	оранжево; RAL 2003

Описание на продукта

Описание на продукта

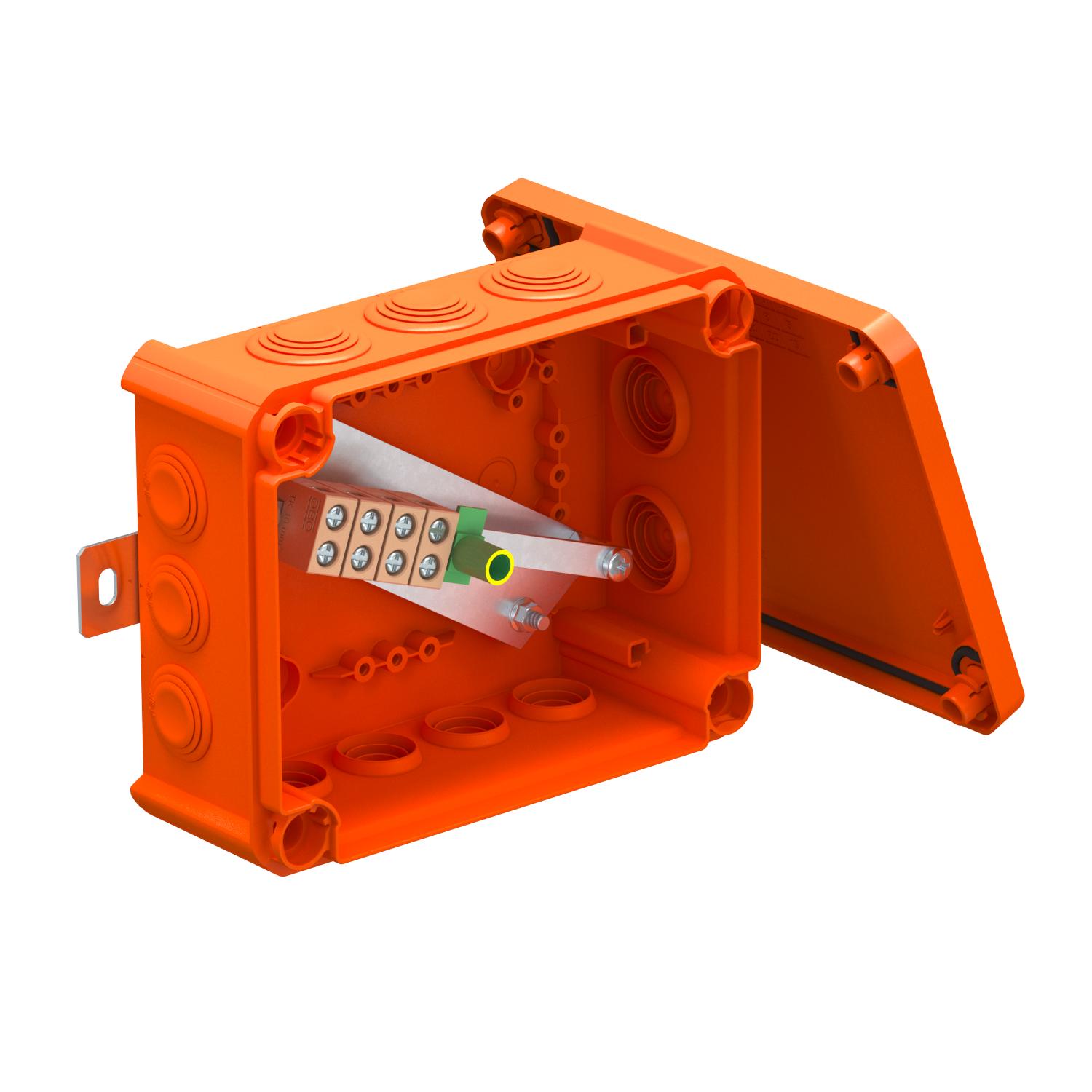

Съединителна кутия с меки уплътнения за пробождане. Достатъчно пространство за окабеляване чрез диагонално разположено съединително устройство с монтирани предварително устойчиви на висока температура керамични клеми. Обозначена в зелено и жълто клема за заземителен проводник. Закрепване към леснодостъпни външни планки. Одобрена за кабелни инсталации със съхраняване на електрическата функционалност съгласно DIN 4102 част 12 клас E30, E60 и E90.

Вкл. 2 бр. анкер MMSplus P 6x35

Технически данни

Технически данни

без халогени	да
Брой входящи отвори за кабели	12
Брой клеми	5
Вид на проходния елемент на кутията	Степенна мембрана, за отрязване
Единична клема	4
Ех-изпълнение	не
За взривоопасна зона	Не
за взривоопасна зона газ	Не
за взривоопасна зона прах	Не
Закрепване на капака	завинтено
Защитна клема	1
Кабелен вход отзад	не
Капаци	непрозрачен
Материал	Полипропилен
Номинално напрежение	660 V
Номинално сечение макс.	10 mm²

Номинално сечение мин.	4 mm²
Окомплектовка	Клема
Проектно напрежение на изолацията Ui	690 V
Прозрачен капак	не
Размери	190x150x77
С възможност за пломбиране	не
С възможност за подреждане	не
с екранировка	не
с капак	да
Степен на защита	IP66
Съхраняване на функционалността	E 90
Устойчиво на удар	не
Устойчивост на атмосферни условия	не
Форма	правоъгълно
Цвят	оранжево; RAL 2003

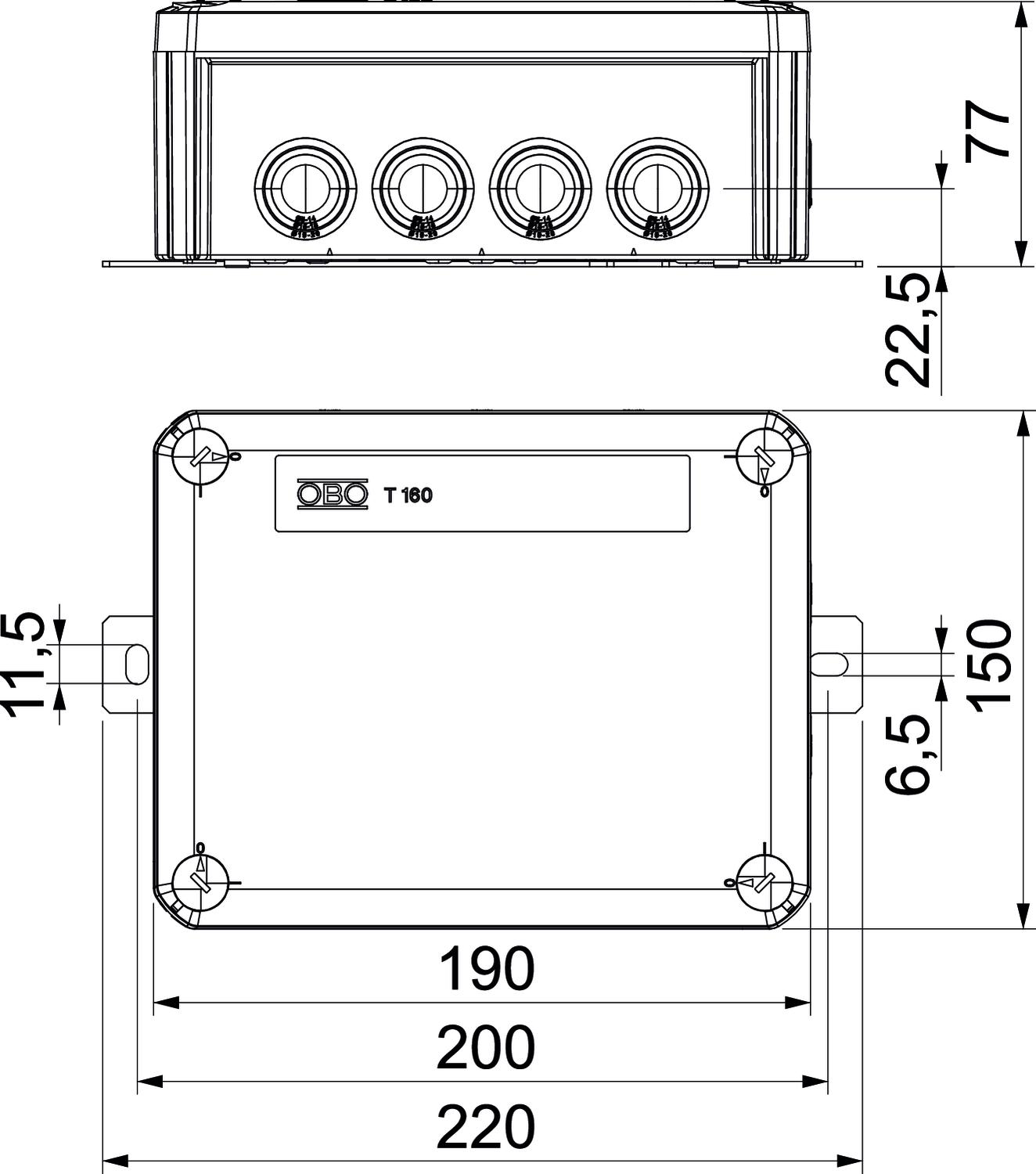

Размери

Височина	77 mm
Дължина	190 mm
Размер H	77 mm
Размер B	150 mm
Размер L	190 mm

Размер L1	200 mm
Размер L2	220 mm
Светли вътрешни размери	176x135x67 mm
Ширина	150 mm

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	2,4135 кг CO2e / 1 брой
CO₂ Footprint (GWP)	2,4135 kg CO₂e
Declared Unit (LCA)	Units

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Всички типове

Всички типове

Тип	Светли вътрешни размери	Брой входящи отвори за кабели	Степен на защита	Цвят	Кат. №	Количество	мин. VKE
T100ED 06A	136x102x57 mm	10	IP66	оранжево; RAL 2003	7205740	Брой	1 Брой
T160ED 10A	176x135x67 mm	12	IP66	оранжево; RAL 2003	7205742	Брой	1 Брой
T250ED 16A	225x173x86 mm	-	IP66	оранжево; RAL 2003	7205744	Брой	1 Брой

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Държач за предпазител за FireBox T-серия	TE-FH 520	7205570	Брой	1 Брой
Керамична клема, единична	TK 10	7205704	Брой	5 Брой
Керамична клема, двойна	TK 10-2	7205705	Брой	5 Брой

Монтажни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Монтажна планка за FireBox Т-серия, от предната страна на борда	MP-T6-F	7205790	Брой	1 Брой
Монтажна планка за FireBox Т-серия, от задната страна на борда	MP-T6-B	7205792	Брой	1 Брой
