G-образна телена скара Magic, 150 FT
Кат. № 6005529 | Електронен артикулен номер (EAN) 4012195686422
- Описание на продукта
-
Описание на продуктаG-образна телена скара, изработена от точково заварена стоманена тел с различни ширини и височини на борда.
Възможен директен монтаж към стена и таван. Данни за натоварването при различните видове монтаж могат да се получат по запитване.
Магнитно затихване чрез екраниране 15 dB.
-
- Технически данни
-
Технически данни
Безболтов съединител да Вид на съединителя система за носене на кабели Закрепване с щракване Вид профил G-образна форма Диаметър на телта 3,9 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Интегрирана разделителна стена Не Материал Стомана Неръждаема стомана, байцвана не Повърхност Горещо поцинкованe чрез потапяне Полезно сечение 107 cm² Полезно сечение 10700 mm² Размери 150x100x3000 Съхраняване на функционалността да Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Размери

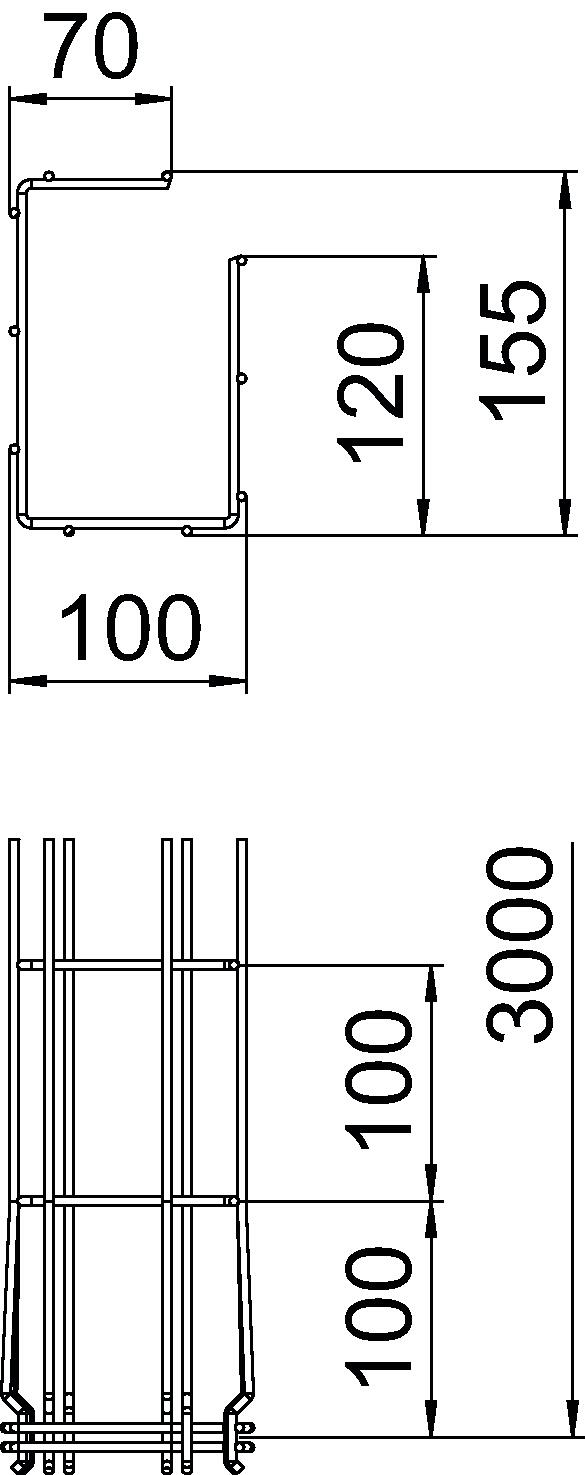

Височина 5,91 in Височина 150 mm Дължина 3000 mm Размер H 155 mm Размер A 120 mm Размер B 100 mm Размер C 68 mm Ширина 3,94 in Ширина 100 mm Натоварвания
Отстояние 1,0 м 0,6 kN/m Отстояние 1,5 м 0,5 kN/m Отстояние 2,0 м 0,35 kN/m Отстояние 2,5 м 0,3 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 2,7376 кг CO2e / 1 Метър CO₂ Footprint (GWP) 2,7376 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Съединител за челни снадки FT
GSV 34 FT 6016634 20 Брой - Изтегляния
-
