G-образна телена скара Magic, 150 G
Кат. № 6005544 | Електронен артикулен номер (EAN) 4012195686460
- Описание на продукта
-
Описание на продуктаG-образна телена скара, изработена от точково заварена стоманена тел с различни ширини и височини на борда.
Възможен директен монтаж към стена и таван. Данни за натоварването при различните видове монтаж могат да се получат по запитване.
Магнитно затихване чрез екраниране 15 dB.
-
- Технически данни
-
Технически данни
Безболтов съединител да Вид на съединителя система за носене на кабели Закрепване с щракване Вид профил G-образна форма Диаметър на телта 3,9 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Интегрирана разделителна стена Не Материал Стомана Неръждаема стомана, байцвана не Повърхност лентово поцинковане Полезно сечение 107 cm² Полезно сечение 10700 mm² Размери 150x100x3000 Съхраняване на функционалността да Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Размери

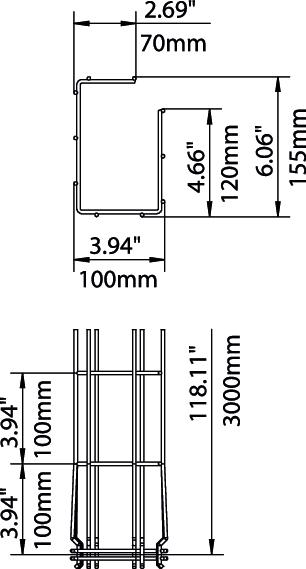

Височина 150 mm Височина 5,91 in Дължина 3000 mm Размер H 155 mm Размер A 120 mm Размер B 100 mm Размер C 68 mm Ширина 100 mm Ширина 3,94 in Натоварвания
Отстояние 1,0 м 0,6 kN/m Отстояние 1,5 м 0,5 kN/m Отстояние 2,0 м 0,35 kN/m Отстояние 2,5 м 0,3 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 2,3738 кг CO2e / 1 Метър CO₂ Footprint (GWP) 2,3738 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Съединител за челни снадки FT
GSV 34 FT 6016634 20 Брой - Изтегляния
-
Спецификация G-GRM 150 100 G / 6005544 , 0.17MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие G-GRM 150 100 G / 6005544 , 0.13MB , pdfREACH Декларация за съответствие G-GRM 150 100 G / 6005544 , 0.12MB , pdfRoHS Декларация за съответствие G-GRM 150 100 G / 6005544 , 0.13MB , pdfДекларация за екологичен продукт (EPD) G-GRM 150 100 G / 6005544 , 2.03MB , pdfПомощ при избора GR-Magic® , 0.27MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdfРъководство за монтаж Инструкция за монтаж за системи телени скари , 9.52MB , pdf
