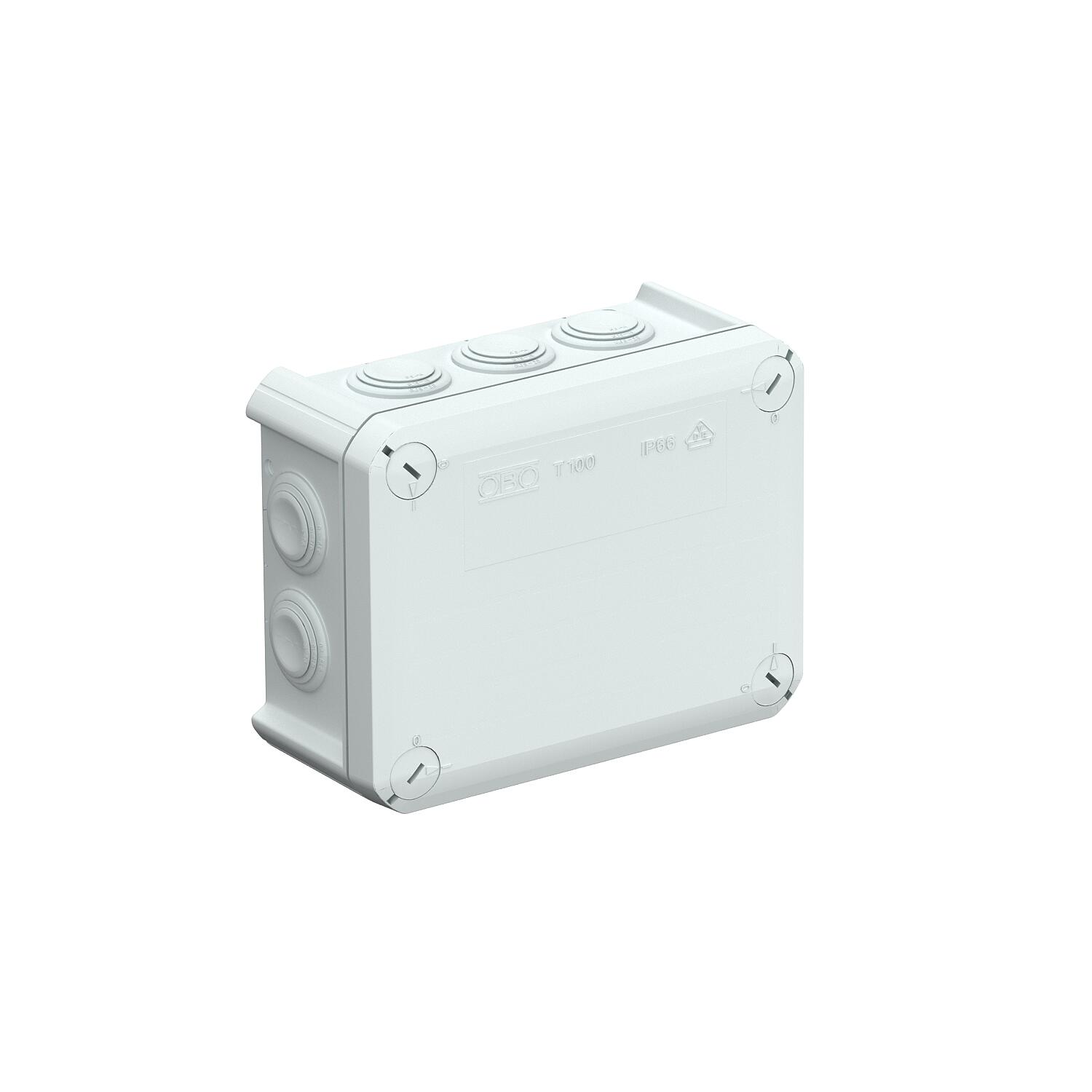

Кабелна разклонителна кутия T 100, с уплътнения за пробождане
Кат. № 2007077 | Електронен артикулен номер (EAN) 4012195246794
- Описание на продукта
-
Описание на продуктаРазклонителна кутия за свързване на кабели и проводници на закрито и в защитени зони на открито. Правоъгълна форма с уплътнения в стените и отвори за разпучване в основата. Подходящи за монтаж към стена и таван, монтажът е върху монтажна ламарина. С възможност за вътрешно закрепване и монтаж над ъглови куполи. Капак с бързо заключване, с възможност за пломбиране. Произведени от материали без халогени.
Разклонителна кутия съгласно DIN EN 60670. Трудновъзпламеняващи се съгласно DIN EN 60695-2-11, температура на изпитване 650 °C. Устойчивост на удар IK07 съгласно DIN EN 50102.
-
- Технически данни
-
Технически данни

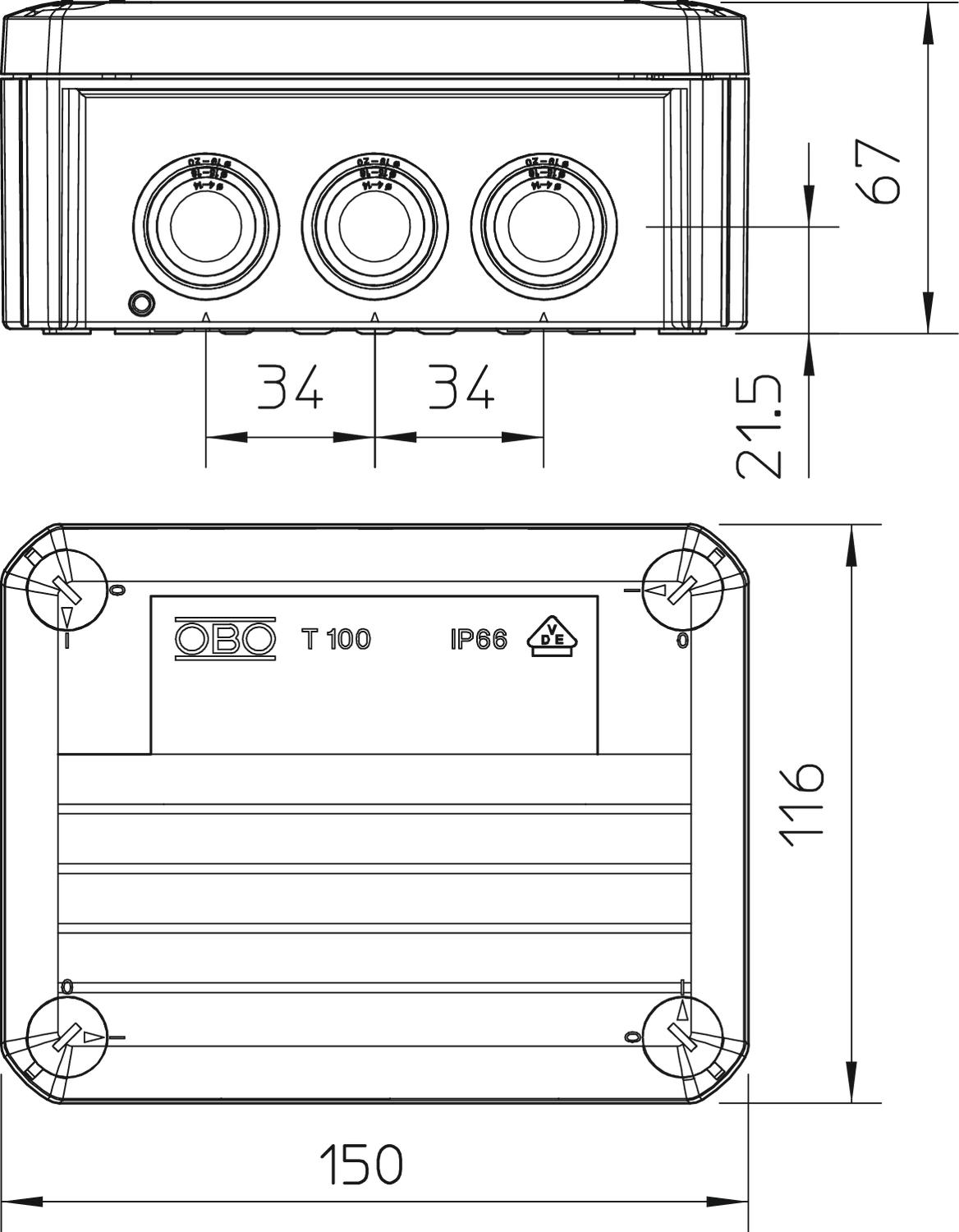

CO2 отпечатък (GWP) от люлка до портата 0,6856 кг CO2e / 1 брой без халогени да Брой входящи отвори за кабели 10 Вид входове Кабел Вид монтаж Стенен/таванен монтаж Вид на входящите кабели Уплътнение Вид на проходния елемент на кутията Степенна мембрана, за отрязване Височина 67 mm Дължина 150 mm Ех-изпълнение не За взривоопасна зона Не за взривоопасна зона газ Не за взривоопасна зона прах Не Закрепване на капака завинтено Кабелен вход отзад да Капаци непрозрачен Материал Полипропилен неподдържащ горене материал VDE 0471/DIN 695 част 2-1, температура на изпитване 650°C Номинално напрежение 500 V Номинално сечение мин. 10 mm² Окомплектовка Не Проектно напрежение на изолацията Ui 500 V Прозрачен капак не Размери 150x116x67 С възможност за пломбиране да С възможност за подреждане да с екранировка не с капак да Светли вътрешни размери 136x102x57 mm Степен на защита IK код IK07 Степен на защита IP66 Съхраняване на функционалността Не Температурен диапазон при приложение макс. 60 °C Температурен диапазон при приложение мин. -5 °C Укрепен със стъклени влакна не Устойчивост на атмосферни условия не Форма правоъгълно Цвят светлосиво; RAL 7035 Ширина 116 mm - Всички типове
