Този артикул вече не се предлага. Алтернатива може да откриете тук: 6059097 / Кабелна скара MKS-Magic® 85 FT
Кабелна скара DKS 85 FT 3000 | 100 | 1 | не | Стомана | Горещо поцинкованe чрез потапяне
morepic-1 morepic-2 morepic-3 video-1

Кабелна скара DKS 85 FT

Кат. № 6086470 | Електронен артикулен номер (EAN) 4012196071173

3000 mm
не
Стомана
Горещо поцинкованe чрез потапяне
Описание на продукта
Описание на продукта
DKS 85 = Система пропускливи кабелни скари с височина на страните 85 mm.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
  • Underwriters Laboratories Inc., САЩ и Канада
  • Communautés Européennes, EG Декларация за съответствие по директивите на EС
  • UKCA декларация за съответствие
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)
Технически данни

Технически данни

CO2 отпечатък (GWP) от люлка до портата 5,3805 кг CO₂e / 1 Метър
Вид на съединителя система за носене на кабели завинтено
Височина 85 mm
Височина 3 in
Дебелина на ламарината 1 mm
Дебелина на ламарината 0,04 in
Дължина 10 ft
Дължина 3000 mm
Едрогабаритно изпълнение не
Изпълнение съединител без съединители
Материал Стомана
Монтажни отвори в основата да
Неръждаема стомана, байцвана не
Отвор по образец на NATO не
Отстояние 1,5 м 2 kN/m
Отстояние 1,75 м 1,5 kN/m
Отстояние 2,0 м 1,1 kN/m
Отстояние 2,5 м 0,65 kN/m
Отстояние 3,0 м 0,5 kN/m
Повърхност Горещо поцинкованe чрез потапяне
Полезно сечение 8300 mm²
Полезно сечение 83 cm²

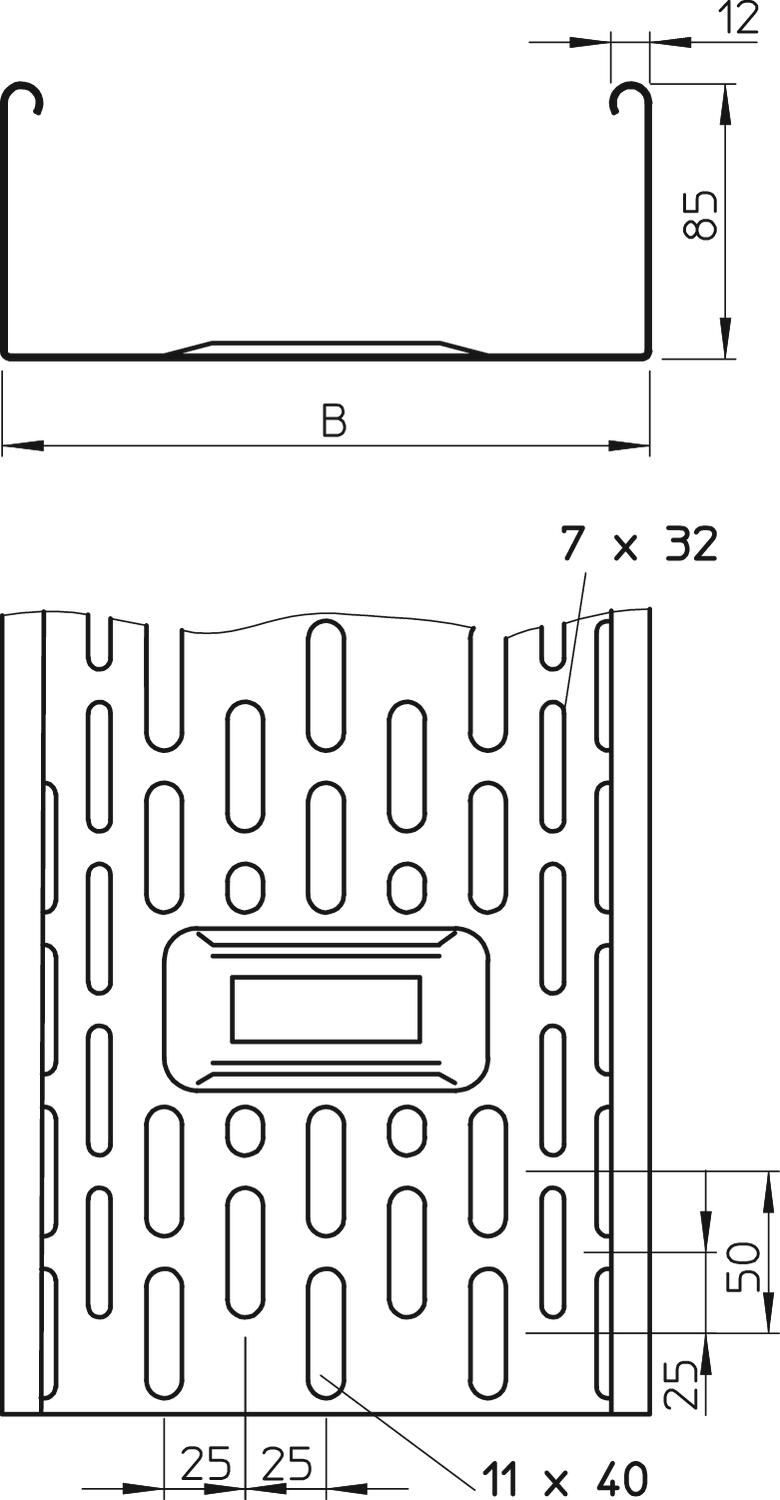

Размер 85 x 100
Размер B 100 mm
Размери 85x100x3000
с капак не
Странична перфорация да
Съхраняване на функционалността не
Тип тест на натоварване по IEC 61537 Тип II
Употреба на спринклерна противопожарна система да
Цвят цвят цинк
Ширина 4 in
Ширина 100 mm

Технически данни

Диаграма на натоварване кабелна скара тип DKS 85

Диаграма на натоварване кабелна скара тип DKS 85
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Всички типове

Всички типове

Тип Дължина Ширина Дебелина на ламарината Съхраняване на функционалността Материал Повърхност Кат. № Количество мин. VKE
DKS 810 FT 3000 mm 100 mm 1 mm не Стомана Горещо поцинкованe чрез потапяне 6086470
3 m
DKS 840 FT 3000 mm 400 mm 1,5 mm не Стомана Горещо поцинкованe чрез потапяне 6086659
3 m
Принадлежности

Системни принадлежности

Продукти Тип Кат. № Количество мин. VKE
Надлъжен и ъглов съединител 85 FT Надлъжен и ъглов съединител 85 FT RLVL 85 FT 6067816
10 Брой
Капак със затварящи ключета FT Капак със затварящи ключета FT DRL 100 FT 6051340
3 m
Капак със затварящи ключета DD Капак със затварящи ключета DD DRL 100 DD 6052703
3 m
Разделителна стена 85 DD Разделителна стена 85 DD TSG 85 DD 6062331
3 m
Ъгъл 90° 85 FT Ъгъл 90° 85 FT RB 90 810 FT 7126127
1 Брой
