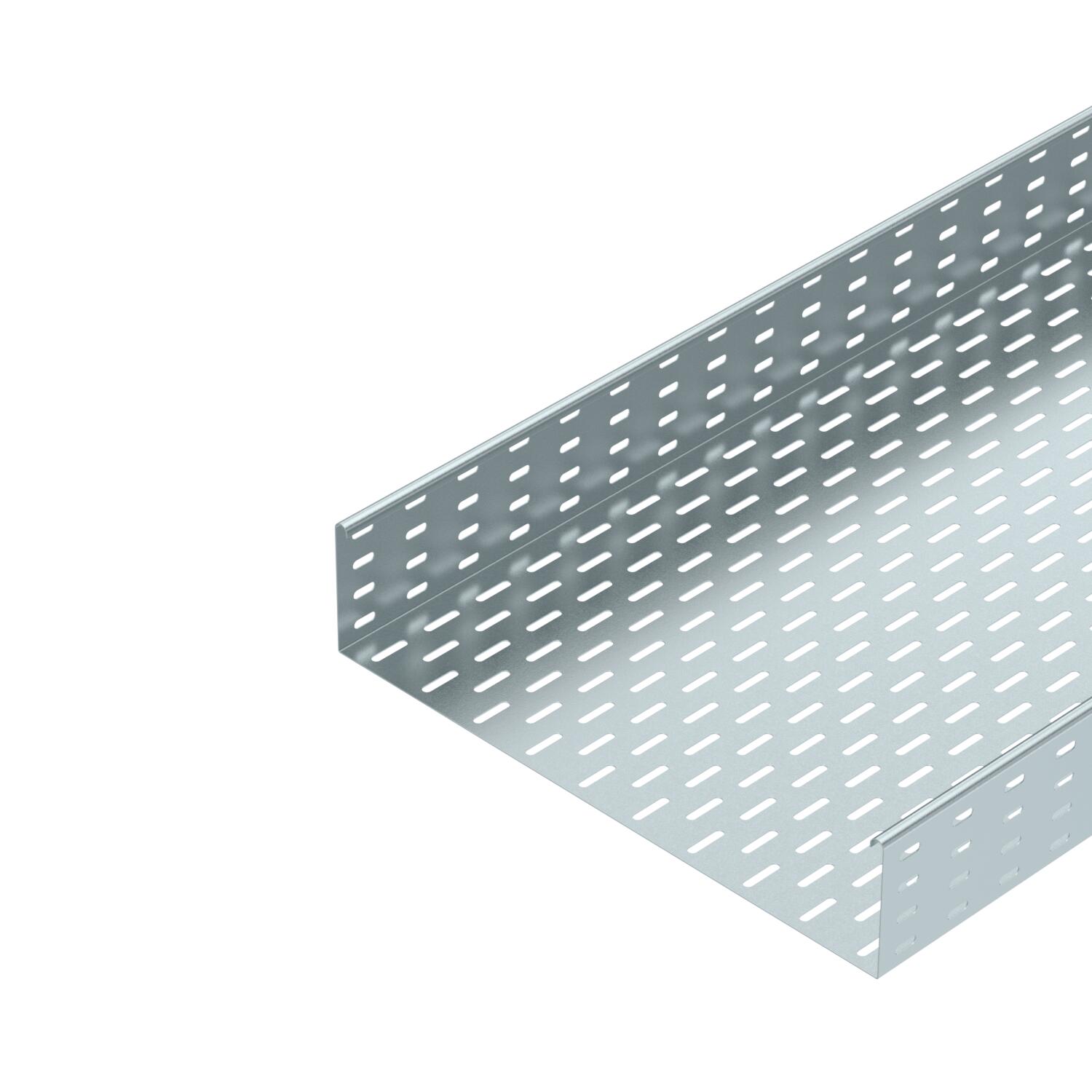

Кабелна скара MKS 110 FS
Кат. № 6060412 | Електронен артикулен номер (EAN) 4012196062058
- Описание на продукта
-
Описание на продуктаМKS 110 = Система среднотежки кабелни скари с височина на борда 110 mm.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
-
- Технически данни
-
Технически данни
CO₂ отпечатък (GWP) от люлка до портата 14,0843 кг CO₂e / 1 Метър Maß W 500 mm Вид на съединителя система за носене на кабели завинтено Височина 4 in Височина 110 mm Дебелина на ламарината 0,04 in Дебелина на ламарината 1 mm Дължина 10 ft Дължина 3000 mm Едрогабаритно изпълнение не Изпълнение съединител С включен съединител Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Отстояние 1,5 м 1,85 kN/m Отстояние 2,0 м 1,3 kN/m Отстояние 2,5 м 0,75 kN/m Отстояние 3,0 м 0,6 kN/m Повърхност Лентово поцинкованe Полезно сечение 548 cm² Полезно сечение 54800 mm² Размер 110 x 500 Размери 110x500x3000 с капак не Странична перфорация да Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Ширина 20 in Ширина 500 mm Технически данни
Диаграма на натоварване кабелна скара тип MKS 110
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен и ъглов съединител 110 FS
RLVL 110 FS 6067131 10 Брой
Дънна планка за челни снадки FS
SSLB 500 FS 7070225 20 Брой
Ъгъл 45° 110 FS
RB 45 150 FS 6036308 1 Брой
Ъгъл 90° 110 FS
RB 90 150 FS 6036810 1 Брой
Странично отклонение 110 FS
RAA 150 FS 6042161 1 Брой
T-отклонение 110 FS
RT 150 FS 6038310 1 Брой
Капак със затварящи ключета FS
DRL 500 FS 6052509 3 m
Разделителна стена 110 FS
TSG 110 FS 6062122 3 m - Изтегляния
-
