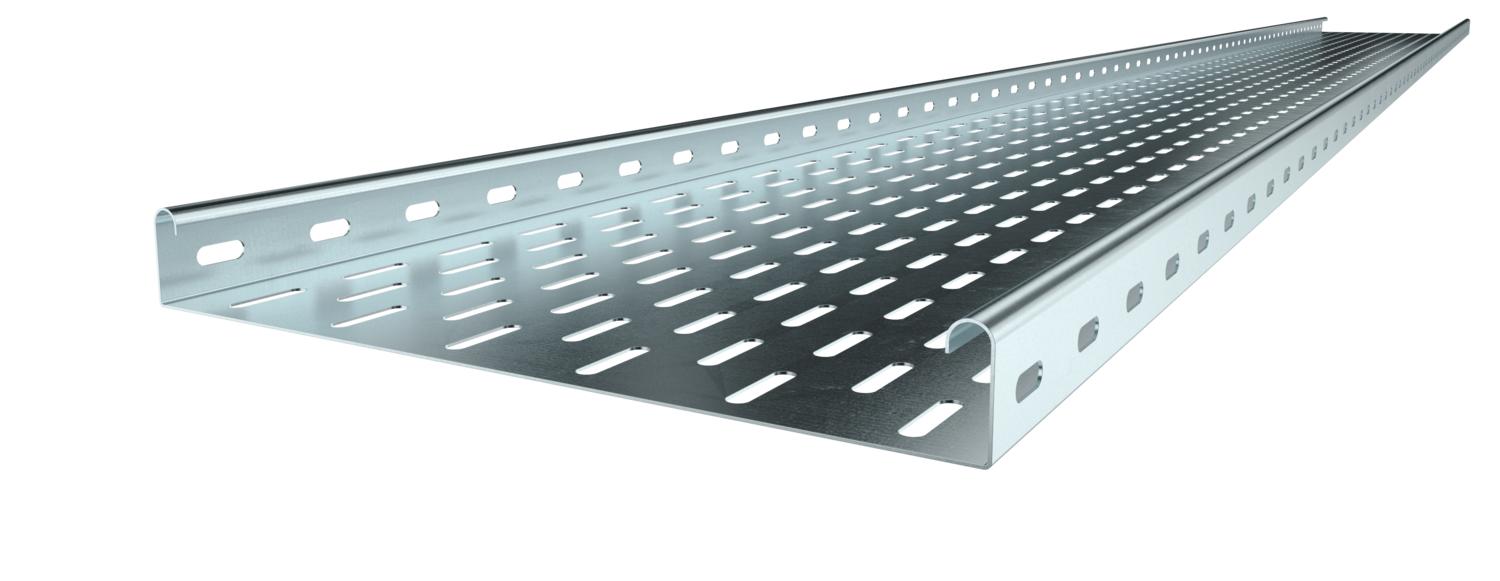

Кабелна скара MKS 35 FS
Кат. № 6053548 | Електронен артикулен номер (EAN) 4012196059478
- Описание на продукта
-
Описание на продуктаМKS 35 = Система среднотежки кабелни скари с височина на борда 35 mm.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтено Дебелина на ламарината 1 mm Едрогабаритно изпълнение не Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Повърхност Лентово поцинкованe Полезно сечение 33 cm² Полезно сечение 3300 mm² Продуктова серия MKS Series Размер 35 x 100 Размери 35x100x3000 с капак не Странична перфорация да Съответствие с ROHS да Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Размери
Височина 35 mm Дължина 10 ft Дължина 3000 mm Размер B 100 mm Ширина 4 in Ширина 100 mm Натоварвания
Отстояние 1,0 м 1,2 kN/m Отстояние 1,5 м 0,75 kN/m Отстояние 2,0 м 0,55 kN/m Отстояние 2,5 м 0,3 kN/m Отстояние 3,0 м 0,2 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 3,5615 кг CO2e / 1 Метър CO₂ Footprint (GWP) 3,5615 kg CO₂e Declared Unit Metres Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване кабелна скара тип MKS 35
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен съединител 35 FS
RLVK 35 FS 6067085 10 Брой
Дънна планка за челни снадки FS
SSLB 100 FS 7070205 20 Брой
Ъгъл 45° 35 FS
RB 45 310 FS 6036000 1 Брой
Ъгъл 90° 35 FS
RB 90 310 FS 6036500 1 Брой
Странично отклонение 35 FS
RAA 310 FS 6042101 1 Брой
T-отклонение 35 FS
RT 310 FS 6038000 1 Брой
Кръстовидно отклонение 35 FS
RK 310 FS 7027301 1 Брой
Капак със затварящи ключета FS
DRL 100 FS 6052096 3 m
Разделителни стена 30 FS
TSG 30 FS 6062050 3 m - Изтегляния
-
