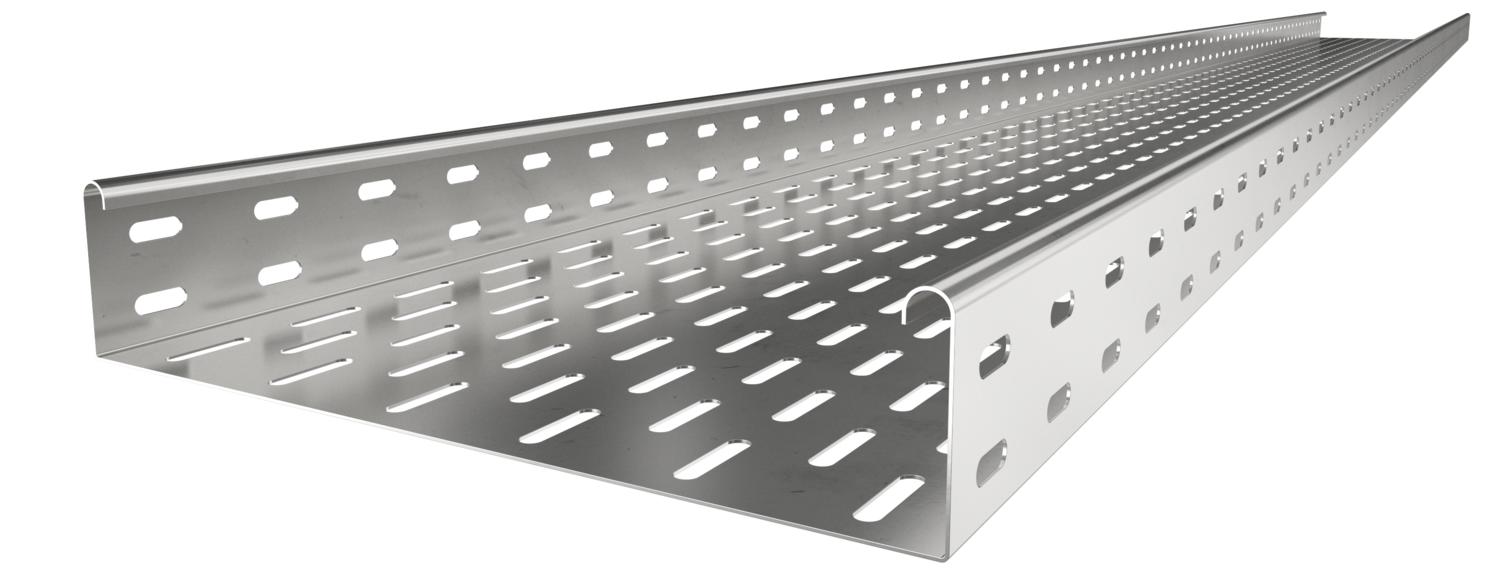

Kабелна скара MKS 60 V2A
Кат. № 6056016 | Електронен артикулен номер (EAN) 4012196389292
- Описание на продукта
-
Описание на продуктаМKS 60 = Система среднотежки кабелни скари с височина на борда 60 mm.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
-
- Технически данни
-
Технически данни
CO₂ отпечатък (GWP) от люлка до портата 9,5075 кг CO₂e / 1 Метър Maß W 100 mm Вид на съединителя система за носене на кабели завинтено Височина 2 in Височина 60 mm Дебелина на ламарината 1 mm Дебелина на ламарината 0,04 in Дължина 10 ft Дължина 3000 mm Едрогабаритно изпълнение не Изпълнение съединител без съединители Материал Неръждаема стомана, 1.4301 Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Отстояние 1,5 м 1,5 kN/m Отстояние 1,75 м 1,25 kN/m Отстояние 2,0 м 1 kN/m Отстояние 2,5 м 0,5 kN/m Повърхност без покритие, за допълнителна обработка Полезно сечение 5800 mm² Полезно сечение 58 cm² Размер B 100 mm Размери 60x100x3000 с капак не Странична перфорация да Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Цвят неръждаема стомана Ширина 100 mm Ширина 4 in Технически данни
Диаграма на натоварване кабелна скара тип MKS 60 VA
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен съединител 60 V2A
RLVK 60 A2 6067654 10 Брой
Дънна планка за челни снадки V2A
SSLB 100 A2 7070353 20 Брой
Ъгъл 90° 60 V2A
RB 90 610 A2 6036620 1 Брой
Странично отклонение 60 V2A
RAA 610 A2 6042311 1 Брой
Капак със затварящи ключета V2A
DRL 100 A2 6052878 3 m
Разделителна стена 60 V2A
TSG 60 A2 6062084 3 m
Ъгъл 90° 60 V2A
RB 90 610 A2 7134122 1 Брой - Изтегляния
-
