Кабелна скара MKS-Magic® 110, плътна V2A
Кат. № 6059416 | Електронен артикулен номер (EAN) 4012195832249
- Описание на продукта
-
Описание на продуктаКабелна скара с вградена система за бързо закрепване, неперфорирана. Полезна дължина 3000 mm.
Преходното изравняване на потенциалите се гарантира без допълнителни елементи.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели Закрепване с щракване Дебелина на ламарината 1 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Неръждаема стомана, 1.4301 Монтажни отвори в основата не Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност без покритие, за допълнителна обработка Полезна дължина 3000 mm Полезно сечение 108 cm² Полезно сечение 10800 mm² Размери 110x100x3050 с капак не Странична перфорация не Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Цвят неръждаема стомана Размери
Височина 110 mm Дължина 3050 mm Размер B 100 mm Ширина 100 mm Натоварвания
Отстояние 1,5 м 1,85 kN/m Отстояние 2,0 м 1,3 kN/m Отстояние 2,5 м 0,75 kN/m Отстояние 3,0 м 0,6 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 14,4194 кг CO2e / 1 Метър CO₂ Footprint (GWP) 14,4194 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване кабелна скара тип MKSMU 110
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Ъгъл 90° 110 V2A
RB 90 110 A2 6036860 1 Брой
Странично отклонение 110 V2A
RAA 110 A2 6042345 1 Брой

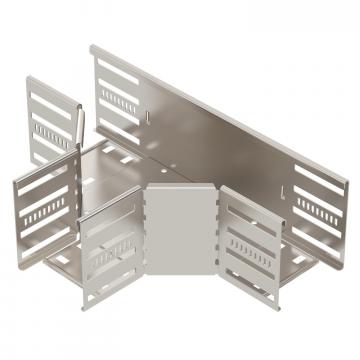

T-отклонение 110 V2A
RT 110 A2 6038360 1 Брой
Капак със затварящи ключета V2A
DRL 100 A2 6052878 3 m
Разделителна стена 110 V2A
TSG 110 A2 6062255 3 m - Изтегляния
-
