Кабелна скара MKS-Magic® 60 FT
Кат. № 6059032 | Електронен артикулен номер (EAN) 4012195830146
- Описание на продукта
-
Описание на продуктаКабелна скара с вградена система съединители за бързо свързване. Полезна дължина 3000 mm.
С непрекъсната перфорация на борда 7 x 20 mm за закрепване на допълнителни монтажни елементи и принадлежности.
За ширина над 200 mm - пропусклива система кабелни скари съгл. Директива VdS 2092 с 30% относителен дял на отворите за приложение под спринклерни съоръжения.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
С гарантирано изравняване на потенциала по дължината на трасето без допълнителни елементи.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели Закрепване с щракване Дебелина на ламарината 1 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Магнитно затихване чрез екраниране без капак 20 dB Магнитно затихване чрез екраниране с капак 50 dB Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Горещо поцинкованe чрез потапяне Полезна дължина 3000 mm Полезно сечение 35800 mm² Полезно сечение 358 cm² Размери 60x600x3050 с капак не Странична перфорация да Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Употреба на спринклерна противопожарна система да Цвят цвят цинк Размери
Височина 60 mm Дължина 3050 mm Размер B 600 mm Размер L 480 mm Размер x 496 mm Размер y 562 mm Ширина 600 mm Натоварвания
Отстояние 1,5 м 1,5 kN/m Отстояние 2,0 м 1 kN/m Отстояние 2,5 м 0,7 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 12,8037 кг CO2e / 1 Метър CO₂ Footprint (GWP) 12,8037 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване кабелна скара тип MKSM 60
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета FT
DRL 600 FT 6051472 3 m
Ъгъл 45° 60 FT
RB 45 660 FT 6036142 1 Брой
Ъгъл 90° 60 FT
RB 90 660 FT 6036602 1 Брой
Регулируем ъгъл 60 FT
RB W 660 FT 6037132 1 Брой
Странично отклонение 60 FT
RAA 660 FT 6042223 1 Брой
T-отклонение 60 FT
RT 660 FT 6038142 1 Брой

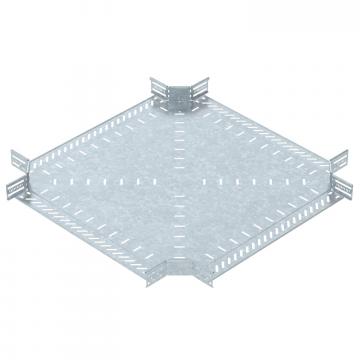

Кръстовидно отклонение 60 FT
RK 660 FT 7027421 1 Брой
Капак със затварящи ключета DD
DRL 600 DD 6052724 3 m
Разделителна стена 60 DD
TSG 60 DD 6062327 3 m
Ъгъл, вариращ, Magic 60 FT
RBMV 660 FT 6040512 1 Брой - Изтегляния
-
Спецификация MKSM 660 FT / 6059032 , 0.34MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие MKSM 660 FT / 6059032 , 0.13MB , pdfДекларация за съответствие Великобритания MKSM 660 FT / 6059032 , 0.09MB , pdfREACH Декларация за съответствие MKSM 660 FT / 6059032 , 0.12MB , pdfRoHS Декларация за съответствие MKSM 660 FT / 6059032 , 0.12MB , pdfДекларация за екологичен продукт (EPD) MKSM 660 FT / 6059032 , 2.03MB , pdfПомощ при избора Selection aid for cable trays, Magic , 0.23MB , pdfРъководство за монтаж Latchable Magic cable tray systems , 12.24MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
