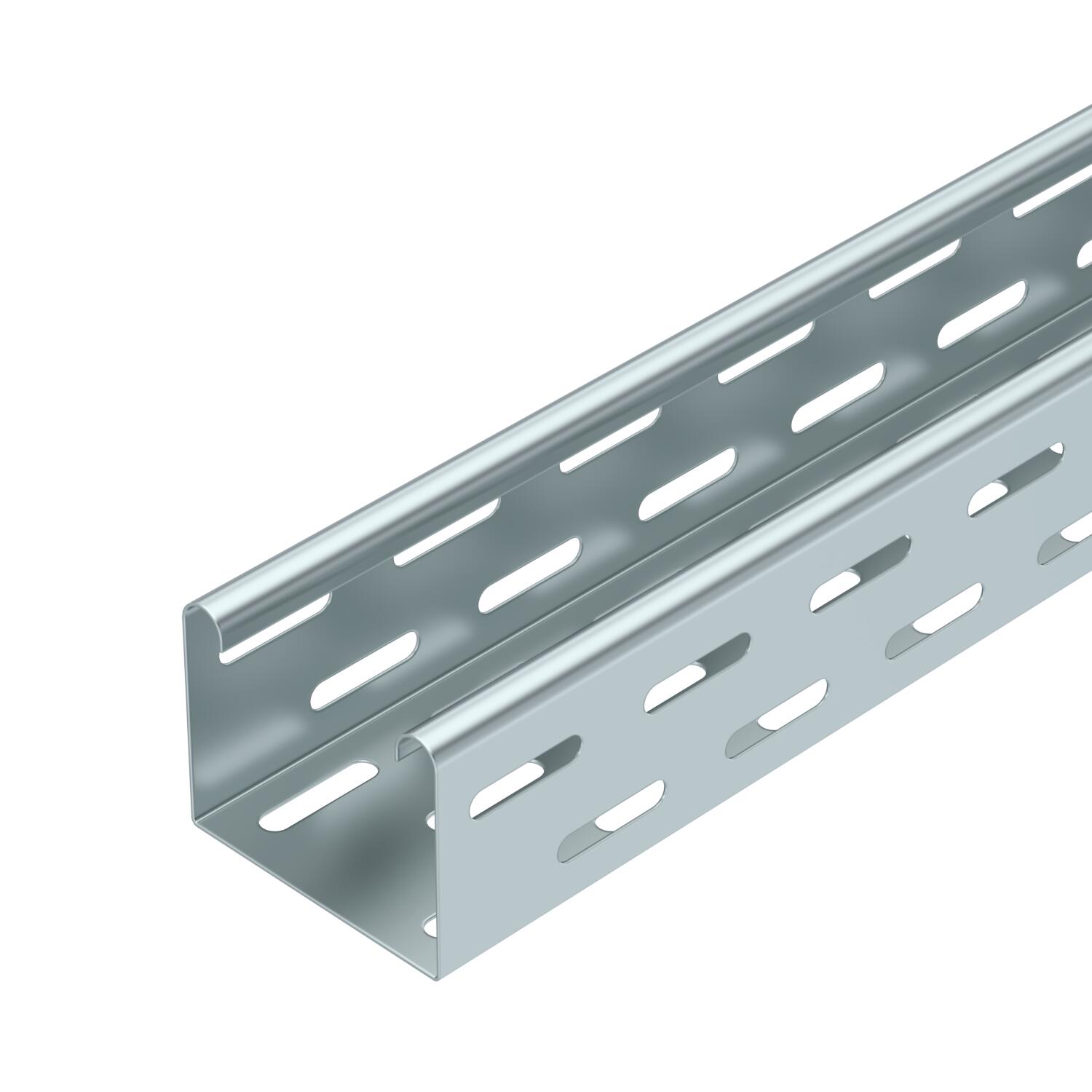

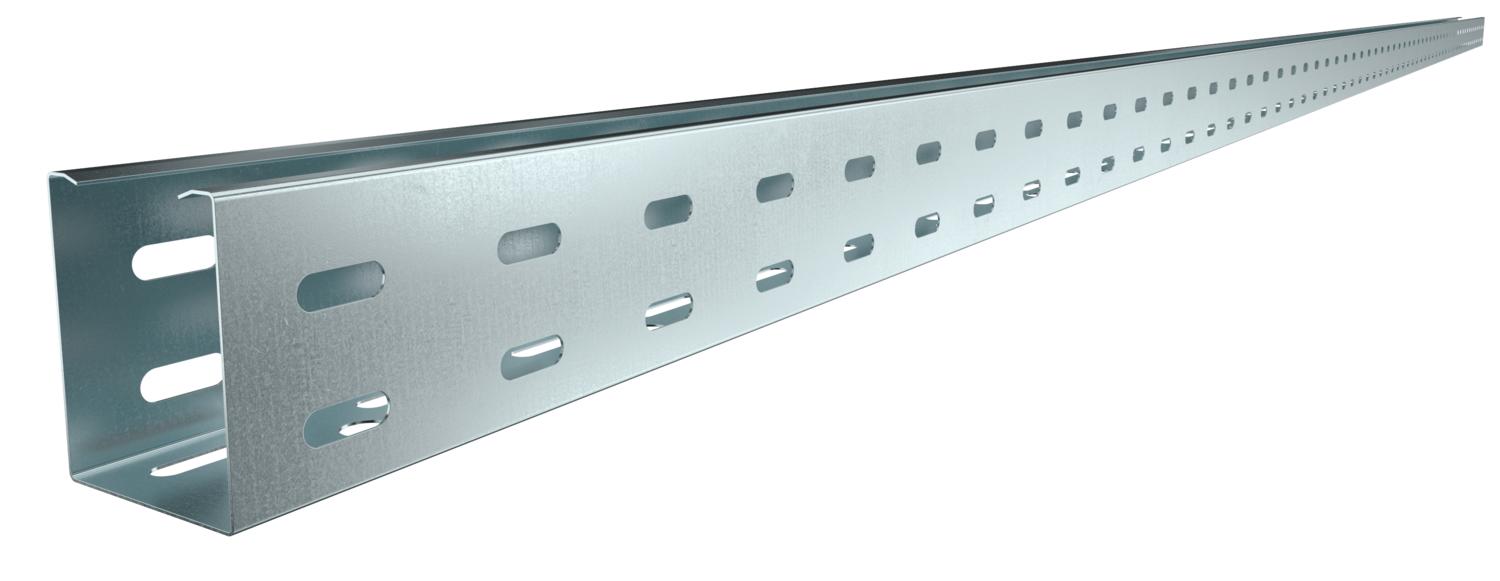

Кабелна скара RKS 60 FS, без оребряване в основата. 3000 | 75 | 0,75 | не | Стомана | Лентово поцинкованe

Кабелна скара RKS 60 FS, без оребряване в основата.

Кат. № 6055893 | Електронен артикулен номер (EAN) 4012196388691

Кат. № / Тип	6055893 / RKS 607 FS

Дължина	3000 mm

Ширина	75 mm

Дебелина на ламарината	0,75 mm

Съхраняване на функционалността	не

Материал	Стомана

Повърхност	Лентово поцинкованe

Описание на продукта

Описание на продукта

RKS 60 = Рационална система кабелни скари с височина на борда 60 мм.(неоребрено дъно)
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.

Кабелната скара се фиксира върху конзолата с болтове тип FRS M6 x 12.

Технически данни

Технически данни

CO2 отпечатък (GWP) от люлка до портата	2,8222 кг CO2e / 1 Метър
Вид на съединителя система за носене на кабели	завинтено
Височина	60 mm
Височина	2 in
Дебелина на ламарината	0,75 mm
Дебелина на ламарината	0,03 in
Дължина	3000 mm
Дължина	10 ft
Едрогабаритно изпълнение	не
Изпълнение съединител	без съединители
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не
Отвор по образец на NATO	не
Отстояние 1,0 м	1,3 kN/m
Отстояние 1,5 м	0,65 kN/m
Отстояние 2,0 м	0,4 kN/m

Отстояние 2,5 м	0,25 kN/m
Отстояние 3,0 м	0,15 kN/m
Перфорация на дъното	1
Повърхност	Лентово поцинкованe
Полезно сечение	42 cm²
Полезно сечение	4200 mm²
Размер	60 x 75
Размер B	75 mm
Размер L	3000 mm
Размери	60x75x3000
с капак	не
Странична перфорация	да
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Цвят	цвят цинк
Ширина	3 in
Ширина	75 mm

Технически данни

Диаграма на натоварване кабелна скара тип RKS 60

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Всички типове

Всички типове

Тип	Дължина	Ширина	Дебелина на ламарината	Съхраняване на функционалността	Материал	Повърхност	Кат. №	Количество	мин. VKE
RKS 607 FS	3000 mm	75 mm	0,75 mm	не	Стомана	Лентово поцинкованe	6055893	m	3 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Надлъжен съединител 60 FS	RLVK 60 FS	6067093	Брой	10 Брой
Капак със затварящи ключета FS	DRL 075 FS	6052029	m	3 m
Разделителна стена 60 FS	TSG 60 FS	6062068	m	3 m
