Кабелна скара RKS-Magic® 35 FS
Кат. № 6047460 | Електронен артикулен номер (EAN) 4012195390862
- Описание на продукта
-
Описание на продуктаКабелна скара с вградена система съединители за бързо свързване. Полезна дължина 3000 mm.
С непрекъсната перфорация на борда 7 x 20 mm за закрепване на допълнителни монтажни елементи и принадлежности.
С отвор 11 mm за директно окачване на шпилка.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.
С гарантирано изравняване на потенциала по дължината на трасето без допълнителни елементи.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели Закрепване с щракване Дебелина на ламарината 0,03 in Дебелина на ламарината 0,75 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Магнитно затихване чрез екраниране без капак 20 dB Магнитно затихване чрез екраниране с капак 50 dB Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Перфорация на дъното 1 Повърхност Лентово поцинкованe Полезна дължина 3000 mm Полезно сечение 10300 mm² Полезно сечение 103 cm² Размери 35x300x3050 с капак не Странична перфорация да Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Размери
Височина 35 mm Височина 1 in Дължина 3050 mm Дължина 10 ft Размер B 300 mm Размер t 100 mm Размер x 200 mm Размер y 250 mm Ширина 300 mm Ширина 8 in Натоварвания
Отстояние 1,0 м 1,4 kN/m Отстояние 1,5 м 0,6 kN/m Отстояние 2,0 м 0,4 kN/m Отстояние 2,5 м 0,2 kN/m Отстояние 3,0 м 0,1 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 5,1103 кг CO2e / 1 Метър CO₂ Footprint (GWP) 5,1103 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване кабелна скара тип RKSM 35
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE

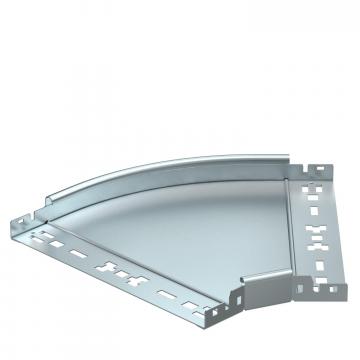

Ъгъл 45° 35 FS
RB 45 330 FS 6036004 1 Брой
Ъгъл 90° 35 FS
RB 90 330 FS 6036504 1 Брой
Странично отклонение 35 FS
RAA 330 FS 6042105 1 Брой
T-отклонение 35 FS
RT 330 FS 6038004 1 Брой
Кръстовидно отклонение 35 FS
RK 330 FS 7027305 1 Брой
Капак със затварящи ключета FS
DRL 300 FS 6052304 3 m
Разделителни стена 30 FS
TSG 30 FS 6062050 3 m - Изтегляния
-
