Кабелна скара SKS-Magic® 110 FT
Кат. № 6059633 | Електронен артикулен номер (EAN) 4012195829645
- Описание на продукта
-
Описание на продуктаКабелна скара с вградена система съединители за бързо свързване. Полезна дължина 3000 mm.
С непрекъсната перфорация на борда 7 x 20 mm за закрепване на допълнителни монтажни елементи и принадлежности.
За ширина над 200 mm - пропусклива система кабелни скари съгл. Директива VdS 2092 с 30% относителен дял на отворите за приложение под спринклерни съоръжения.
С гарантирано изравняване на потенциала по дължината на трасето без допълнителни елементи.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели Закрепване с щракване Дебелина на ламарината 1,5 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Магнитно затихване чрез екраниране без капак 20 dB Магнитно затихване чрез екраниране с капак 50 dB Материал Стомана Монтажни отвори в основата да Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Горещо поцинкованe чрез потапяне Полезно сечение 161 cm² Полезно сечение 16100 mm² Размери 110x150x3050 с капак не Странична перфорация да Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Цвят цвят цинк Размери
Височина 110 mm Дължина 3050 mm Размер B 150 mm Размер L 30 mm Размер x 46 mm Размер y 112 mm Ширина 150 mm Натоварвания
Отстояние 1,5 м 3 kN/m Отстояние 3,0 м 1,7 kN/m Отстояние 4,0 м 0,8 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 10,3085 кг CO2e / 1 Метър CO₂ Footprint (GWP) 10,3085 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-21T00:00:00.000+0200 Технически данни
Диаграма на натоварване, кабелна скара тип SKSM 110
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Ъгъл 90° 110 FТ
RB 90 115 FT 6036832 1 Брой
Регулируем ъгъл 110 FT
RB W 115 FT 6037322 1 Брой

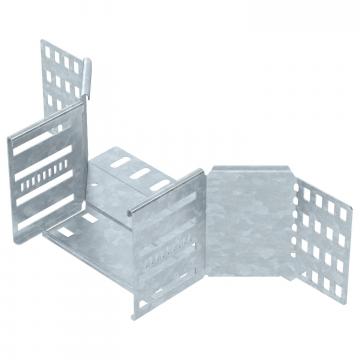

Странично отклонение 110 FT
RAA 115 FT 6042253 1 Брой
T-отклонение 110 FT
RT 115 FT 6038322 1 Брой
Капак със затварящи ключета DD
DRL 150 DD 6052706 3 m
Разделителна стена 110 DD
TSG 110 DD 6062335 3 m
Ъгъл 45° Magic 110 FT
RBM 45 115 FT 6041781 1 Брой
Ъгъл, вариращ, Magic 110 FT
RBMV 115 FT 6040702 1 Брой - Изтегляния
-
Спецификация SKSM 115 FT / 6059633 , 0.33MB , pdfЕС Декларация за съответствие SKSM 115 FT / 6059633 , 0.13MB , pdfДекларация за съответствие Великобритания SKSM 115 FT / 6059633 , 0.09MB , pdfREACH Декларация за съответствие SKSM 115 FT / 6059633 , 0.13MB , pdfRoHS Декларация за съответствие SKSM 115 FT / 6059633 , 0.13MB , pdfДекларация за екологичен продукт (EPD) SKSM 115 FT / 6059633 , 2.03MB , pdfРъководство за монтаж Latchable Magic cable tray systems , 12.24MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
