Кабелна скара SKS-Magic® 60 FT 3050 | 100 | 60 | 1,5 | не | цвят цинк | Стомана | Горещо поцинкованe чрез потапяне

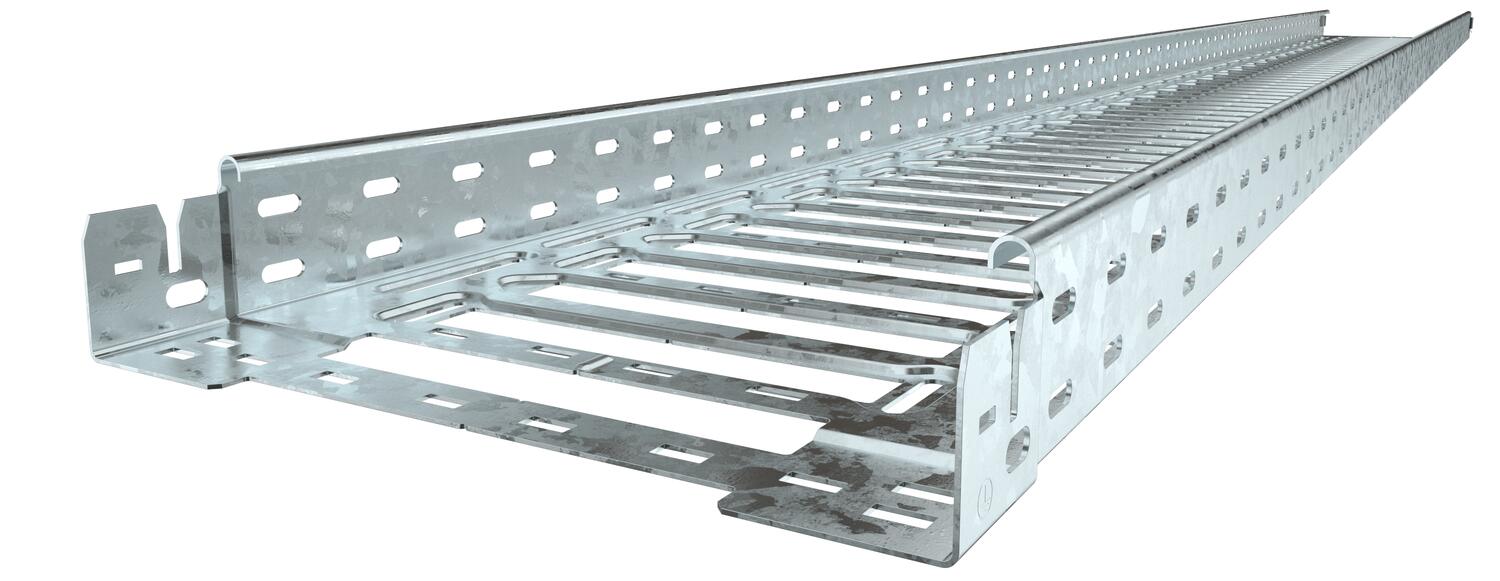

Кабелна скара SKS-Magic® 60 FT

Кат. № 6059473 | Електронен артикулен номер (EAN) 4012195832607

Кат. № / Тип

Дължина	3050 mm

Ширина

Височина	60 mm

Дебелина на ламарината	1,5 mm

Съхраняване на функционалността	не

Цвят	цвят цинк

Материал	Стомана

Повърхност	Горещо поцинкованe чрез потапяне

Описание на продукта

Описание на продукта

Кабелна скара с вградена система съединители за бързо свързване. Полезна дължина 3000 mm.

С непрекъсната перфорация на борда 7 x 20 mm за закрепване на допълнителни монтажни елементи и принадлежности.

За ширина над 200 mm - пропусклива система кабелни скари съгл. Директива VdS 2092 с 30% относителен дял на отворите за приложение под спринклерни съоръжения.

С гарантирано изравняване на потенциала по дължината на трасето без допълнителни елементи.

Технически данни

Технически данни

Вид на съединителя система за носене на кабели	Закрепване с щракване
Дебелина на ламарината	1,5 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	интегрирани съединители
Магнитно затихване чрез екраниране без капак	20 dB
Магнитно затихване чрез екраниране с капак	50 dB
Материал	Стомана
Монтажни отвори в основата	да
Неръждаема стомана, байцвана	не
Отвор по образец на NATO	не

Повърхност	Горещо поцинкованe чрез потапяне
Полезно сечение	5800 mm²
Полезно сечение	58 cm²
Размери	60x100x3050
с капак	не
Странична перфорация	да
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Цвят	цвят цинк

Размери

Височина	60 mm
Дължина	3050 mm
Размер B	100 mm

Размер L	30 mm
Размер y	62 mm
Ширина	100 mm

Натоварвания

Отстояние 1,5 м	3 kN/m
Отстояние 2,0 м	2,25 kN/m

Отстояние 2,5 м	1,58 kN/m
Отстояние 3,0 м	1 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	6,3251 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	6,3251 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване, кабелна скара тип SKSM 60

Всички типове

Всички типове

Тип	Дължина	Ширина	Височина	Дебелина на ламарината	Съхраняване на функционалността	Цвят	Материал	Повърхност	Кат. №	Количество	мин. VKE
SKSM 610 FT	3050 mm	100 mm	60 mm	1,5 mm	не	цвят цинк	Стомана	Горещо поцинкованe чрез потапяне	6059473	m	3 m
SKSM 615 FT	3050 mm	150 mm	60 mm	1,5 mm	не	цвят цинк	Стомана	Горещо поцинкованe чрез потапяне	6059475	m	3 m
SKSM 620 FT	3050 mm	200 mm	60 mm	1,5 mm	не	цвят цинк	Стомана	Горещо поцинкованe чрез потапяне	6059477	m	3 m
SKSM 630 FT	3050 mm	300 mm	60 mm	1,5 mm	не	цвят цинк	Стомана	Горещо поцинкованe чрез потапяне	6059479	m	3 m
SKSM 640 FT	3050 mm	400 mm	60 mm	1,5 mm	не	цвят цинк	Стомана	Горещо поцинкованe чрез потапяне	6059481	m	3 m
SKSM 650 FT	3050 mm	500 mm	60 mm	1,5 mm	не	цвят цинк	Стомана	Горещо поцинкованe чрез потапяне	6059483	m	3 m
SKSM 660 FT	3050 mm	600 mm	60 mm	1,5 mm	не	цвят цинк	Стомана	Горещо поцинкованe чрез потапяне	6059485	m	3 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак със затварящи ключета FT	DRL 100 FT	6051340	m	3 m
Ъгъл 45° 60 FT	RB 45 610 FT	6036130	Брой	1 Брой
Ъгъл 90° 60 FT	RB 90 610 FT	6036590	Брой	1 Брой
Регулируем ъгъл 60 FT	RB W 610 FT	6037120	Брой	1 Брой
Странично отклонение 60 FT	RAA 610 FT	6042211	Брой	1 Брой
T-отклонение 60 FT	RT 610 FT	6038130	Брой	1 Брой
Кръстовидно отклонение 60 FT	RK 610 FT	7027411	Брой	1 Брой
Капак със затварящи ключета DD	DRL 100 DD	6052703	m	3 m
Разделителна стена 60 DD	TSG 60 DD	6062327	m	3 m
