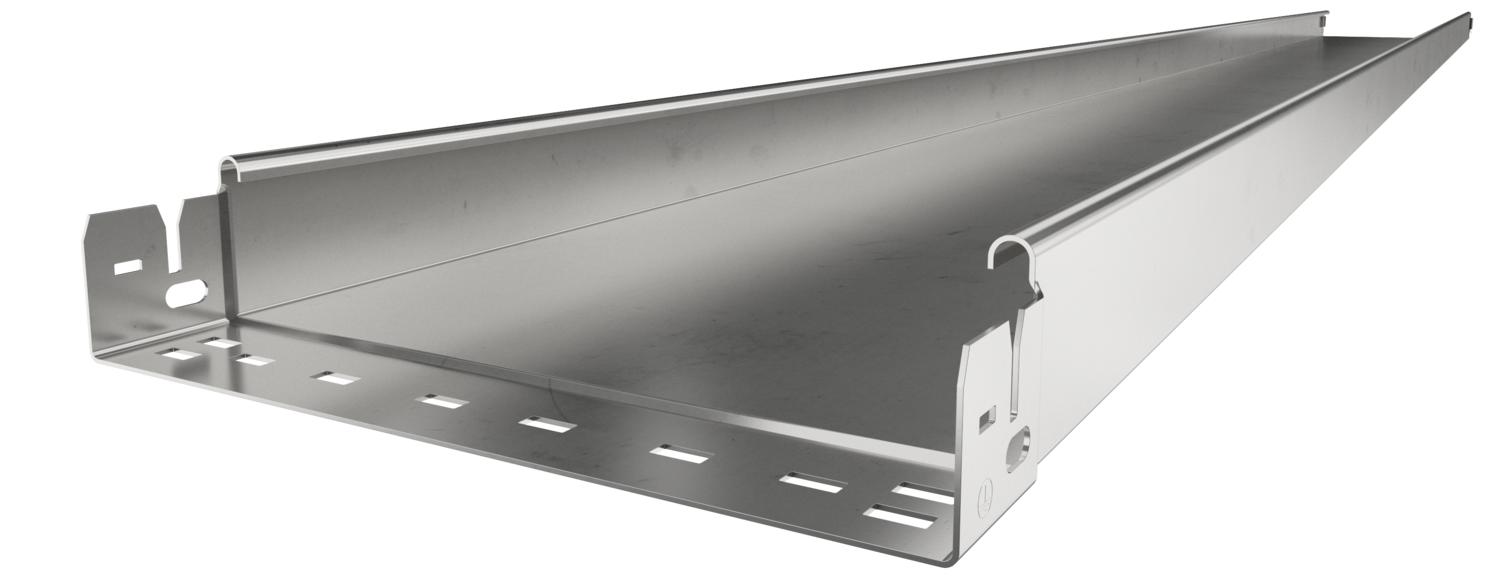

Кабелна скара SKS-Magic® 60, плътна V2A
Кат. № 6059722 | Електронен артикулен номер (EAN) 4012195830689
- Описание на продукта
-
Описание на продуктаКабелна скара с вградена система за бързо закрепване, неперфорирана. Полезна дължина 3000 mm.
Преходното изравняване на потенциалите се гарантира без допълнителни елементи.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели Закрепване с щракване Дебелина на ламарината 1,5 mm Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Неръждаема стомана, 1.4301 Монтажни отвори в основата не Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност без покритие, за допълнителна обработка Полезна дължина 3000 mm Полезно сечение 5800 mm² Полезно сечение 58 cm² Размери 60x100x3050 с капак не Странична перфорация не Съхраняване на функционалността не Тип тест на натоварване по IEC 61537 Тип II Цвят неръждаема стомана Размери
Височина 60 mm Дължина 3050 mm Размер B 100 mm Ширина 100 mm Натоварвания
Отстояние 1,5 м 2,6 kN/m Отстояние 2,0 м 1,9 kN/m Отстояние 2,5 м 1,1 kN/m Отстояние 3,0 м 0,55 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 17,4196 кг CO2e / 1 Метър CO₂ Footprint (GWP) 17,4196 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване кабелна скара тип SKSMU 60
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Ъгъл 90° 60 V2A
RB 90 610 A2 6036620 1 Брой
Регулируем ъгъл 60 V2A
RB W 610 A2 6037150 1 Брой
Странично отклонение 60 V2A
RAA 610 A2 6042311 1 Брой
T-отклонение 60 V2A
RT 610 A2 6038160 1 Брой
Кръстовидно отклонение 60 A2
RK 610 A2 7027501 1 Брой
Капак със затварящи ключета V2A
DRL 100 A2 6052878 3 m
Разделителна стена 60 V2A
TSG 60 A2 6062084 3 m - Изтегляния
-
