Кабелна скара SKSU 110 FS 3000 | 100 | 1,5 | не | Стомана | Лентово поцинкованe

Кабелна скара SKSU 110 FS

Кат. № 6063403 | Електронен артикулен номер (EAN) 4012196395231

Кат. № / Тип

Дължина	3000 mm

Ширина

Дебелина на ламарината	1,5 mm

Съхраняване на функционалността	не

Материал	Стомана

Повърхност	Лентово поцинкованe

Описание на продукта

Описание на продукта

SKSU 110 = Система кабелни скари, плътни, с височина на борда 110 mm, тежко изпълнение.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.

Кабелната скара има двустранна перфорация за съединители.

Надлъжните съединители се поръчват отделно пропорционално.

Технически данни

Технически данни

Вид на съединителя система за носене на кабели	завинтено
Дебелина на ламарината	1,5 mm
Дебелина на ламарината	0,06 in
Едрогабаритно изпълнение	не
Изпълнение съединител	без съединители
Материал	Стомана
Монтажни отвори в основата	не
Неръждаема стомана, байцвана	не
Отвор по образец на NATO	не
Повърхност	Лентово поцинкованe

Полезно сечение	10800 mm²
Полезно сечение	108 cm²
Размер	110 x 100
Размери	110x100x3000
с капак	не
Странична перфорация	не
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Цвят	цвят цинк

Размери

Височина	110 mm
Височина	4 in
Дължина	10 ft
Дължина	3000 mm

Размер B	100 mm
Ширина	4 in
Ширина	100 mm

Натоварвания

Отстояние 1,5 м	3 kN/m
Отстояние 2,0 м	2,4 kN/m
Отстояние 2,5 м	1,76 kN/m

Отстояние 3,0 м	1,2 kN/m
Отстояние 3,5 м	0,84 kN/m
Отстояние 4,0 м	0,8 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	9,1124 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	9,1124 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване кабелна скара тип SKSU 110

Всички типове

Всички типове

Тип	Дължина	Ширина	Дебелина на ламарината	Съхраняване на функционалността	Материал	Повърхност	Кат. №	Количество	мин. VKE
SKSU 110 FS	3000 mm	100 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6063403	m	3 m
SKSU 120 FS	3000 mm	200 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6063438	m	3 m
SKSU 130 FS	3000 mm	300 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6063454	m	3 m
SKSU 140 FS	3000 mm	400 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6063470	m	3 m
SKSU 150 FS	3000 mm	500 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6063497	m	3 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Надлъжен и ъглов съединител 110 FS	RLVL 110 FS	6067131	Брой	10 Брой
Дънна планка за челни снадки FS	SSLB 100 FS	7070205	Брой	20 Брой
Ъгъл 45° 110 FS	RB 45 110 FS	6036300	Брой	1 Брой
Ъгъл 90° 110 FS	RB 90 110 FS	6036800	Брой	1 Брой
Регулируем ъгъл 110 FS	RB W 110 FS	6037300	Брой	1 Брой
Странично отклонение 110 FS	RAA 110 FS	6042151	Брой	1 Брой

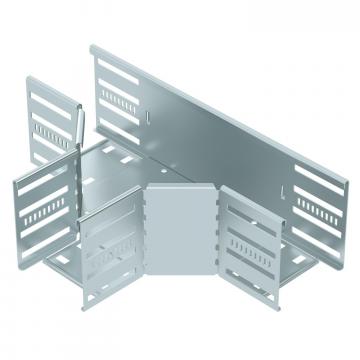

T-отклонение 110 FS	RT 110 FS	6038300	Брой	1 Брой

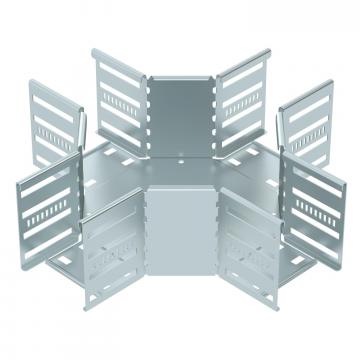

Кръстовидно отклонение 110 FS	RK 110 FS	7027351	Брой	1 Брой
Капак със затварящи ключета FS	DRL 100 FS	6052096	m	3 m
Разделителна стена 110 FS	TSG 110 FS	6062122	m	3 m
Ъгъл 90° 110 FS	RB 90 110 FS	7001894	Брой	1 Брой
