Кабелна скара SKSU 110 FT 3000 | 200 | 1,5 | не | Стомана | Горещо поцинкованe чрез потапяне

Кабелна скара SKSU 110 FT

Кат. № 6064833 | Електронен артикулен номер (EAN) 4012196397877

Кат. № / Тип

Дължина	3000 mm

Ширина

Дебелина на ламарината	1,5 mm

Съхраняване на функционалността	не

Материал	Стомана

Повърхност	Горещо поцинкованe чрез потапяне

Описание на продукта

Описание на продукта

SKSU 110 = Система кабелни скари, плътни, с височина на борда 110 mm, тежко изпълнение.
Магнитно затихване чрез екраниране без капак 20 dB, с капак 50 dB.

Кабелната скара има двустранна перфорация за съединители.

Надлъжните съединители се поръчват отделно, пропорционално.

Технически данни

Технически данни

Вид на съединителя система за носене на кабели	завинтено
Дебелина на ламарината	0,06 in
Дебелина на ламарината	1,5 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	без съединители
Материал	Стомана
Монтажни отвори в основата	не
Неръждаема стомана, байцвана	не
Отвор по образец на NATO	не
Повърхност	Горещо поцинкованe чрез потапяне
Полезно сечение	218 cm²

Полезно сечение	21800 mm²
Продуктова серия	SKS Series
Размер	110 x 200
Размери	110x200x3000
с капак	не
Странична перфорация	не
Съответствие с ROHS	да
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Цвят	цвят цинк

Размери

Височина	110 mm
Височина	4 in
Дължина	3000 mm
Дължина	10 ft

Размер B	200 mm
Ширина	200 mm
Ширина	8 in

Натоварвания

Отстояние 1,5 м	3 kN/m
Отстояние 2,0 м	2,4 kN/m
Отстояние 2,5 м	1,76 kN/m

Отстояние 3,0 м	1,2 kN/m
Отстояние 3,5 м	0,84 kN/m
Отстояние 4,0 м	0,8 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	11,5444 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	11,5444 kg CO₂e
Declared Unit	Metres

Declared Unit Quantity	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване кабелна скара тип SKSU 110

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Всички типове

Всички типове

Тип	Дължина	Ширина	Дебелина на ламарината	Съхраняване на функционалността	Материал	Повърхност	Кат. №	Количество	мин. VKE
SKSU 120 FT	3000 mm	200 mm	1,5 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6064833	m	3 m
SKSU 130 FT	3000 mm	300 mm	1,5 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6064884	m	3 m
SKSU 140 FT	3000 mm	400 mm	1,5 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6064922	m	3 m
SKSU 150 FT	3000 mm	500 mm	1,5 mm	не	Стомана	Горещо поцинкованe чрез потапяне	6064965	m	3 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Надлъжен и ъглов съединител 110 FT	RLVL 110 FT	6067913	Брой	10 Брой
Дънна планка за челни снадки DD	SSLB 200 DD	7070314	Брой	20 Брой
Капак със затварящи ключета FT	DRL 200 FT	6051367	m	3 m
Ъгъл 45° 110 FT	RB 45 120 FT	6036332	Брой	1 Брой

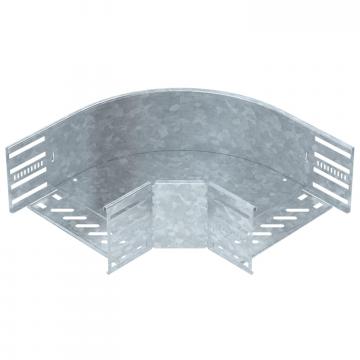

Ъгъл 90° 110 FТ	RB 90 120 FT	6036834	Брой	1 Брой

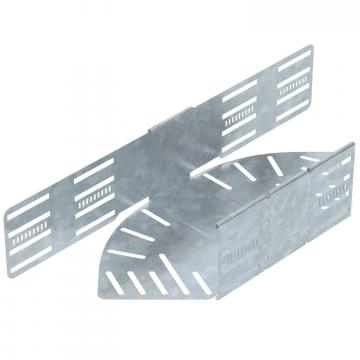

Регулируем ъгъл 110 FT	RB W 120 FT	6037324	Брой	1 Брой
Странично отклонение 110 FT	RAA 120 FT	6042255	Брой	1 Брой
T-отклонение 110 FT	RT 120 FT	6038324	Брой	1 Брой
Кръстовидно отклонение 110 FT	RK 120 FT	7027453	Брой	1 Брой
Капак със затварящи ключета DD	DRL 200 DD	6052709	m	3 m
Разделителна стена 110 DD	TSG 110 DD	6062335	m	3 m
