Кабелна стълба LCIS 110, 6 m C30 FT 6000 | 500 | 1,5 | не

Кабелна стълба LCIS 110, 6 m C30 FT

Кат. № 6209826 | Електронен артикулен номер (EAN) 4012196431663

Кат. № / Тип

Дължина	6000 mm

Ширина

Дебелина на борда	1,5 mm

Съхраняване на функционалността	не

Описание на продукта

Описание на продукта

Кабелна стълба с височина на борда 110 mm, със заварени, отворени нагоре напречни шпроси С30. Огънат ръб на борда за подсилване и за защита на кабелите. Закрепване върху конзолата посредством клеми тип LKS 40. Ширината на шлица на шпросата 16,5 mm, подходяща скоба тип 2056.
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.

Технически данни

Технически данни

Дебелина на борда	1,5 mm
Едрогабаритно изпълнение	не
Закрепване на шпросата	заваряване
Изпълнение на страничния борд	плосък профил
Изпълнение на шпросите	Перфориран профил
Материал	Стомана
Неръждаема стомана, байцвана	не
Повърхност	Горещо поцинкованe чрез потапяне

Полезно сечение	450 cm²
Полезно сечение	45000 mm²
Размери	110x500x6000
Разстояние между напречните шпроси	300 mm
Странична перфорация	да
Съхраняване на функционалността	не
Цвят	цвят цинк

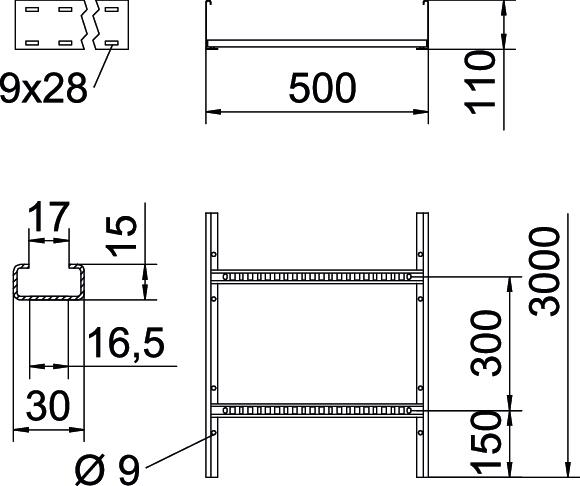

Размери

Височина	110 mm
Дължина	6000 mm
Размер на шлица на шпроса	16,50

Размер B	500 mm
Ширина	500 mm

Натоварвания

Отстояние	0,65 kN/m
Отстояние 2,0 м	3 kN/m
Отстояние 2,5 м	2 kN/m
Отстояние 3,0 м	1,4 kN/m

Отстояние 3,5 м	1,05 kN/m
Отстояние 4,0 м	0,8 kN/m
Отстояние 4,5 м	0,7 kN/m
Отстояние 6,0 м	0,35 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	10,5408 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	10,5408 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване на кабелна стълба LCIS 110

Всички типове

Всички типове

Тип	Дължина	Ширина	Дебелина на борда	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
LCIS 1120 6 FT	6000 mm	200 mm	1,5 mm	не	6209820	m	6 m
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	не	6209822	m	6 m
LCIS 1140 6 FT	6000 mm	400 mm	1,5 mm	не	6209824	m	6 m
LCIS 1150 6 FT	6000 mm	500 mm	1,5 mm	не	6209826	m	6 m
LCIS 1160 6 FT	6000 mm	600 mm	1,5 mm	не	6209828	m	6 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Надлъжен съединител 110 FT	LVG 110 FT	6216548	Брой	10 Брой
Шарнирен съединител 110 FT	LGVG 110 FT	6216653	Брой	10 Брой
Мултифункционален съединител 110 FT	LMFV 1150 FT	6225778	Брой	1 Брой
Ъгъл 90° 110 FT	LB 90 1150 R3 FT	6225150	Брой	1 Брой

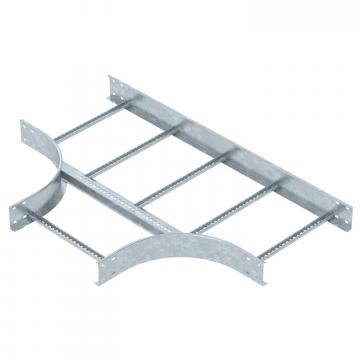

T-отклонение 110 FT	LT 1150 R3 FT	6225318	Брой	1 Брой
Странично отклонение 110 FT	LAA 1150 R3 FT	6225938	Брой	1 Брой
Шарнирен елемент за вертикален ъгъл 110 FT	LGBE 1150 FT	6225518	Брой	1 Брой
Предпазна капачка 110	SKH 110 OR	6222553	Чифт	20 Чифт
Свързващ елемент за разклонения 110 FT	LAS 110 FT	6221424	Брой	10 Брой
Разделителна стена 85 DD	TSG 85 DD	6062331	m	3 m
Подложна ламарина DD	ELB-L 50 DD	6103364	m	3 m
