Кабелна стълба LCIS 60, 3 m C30 FT 3000 | 300 | 1,5 | не

Кабелна стълба LCIS 60, 3 m C30 FT

Кат. № 6209723 | Електронен артикулен номер (EAN) 4012196431748

Кат. № / Тип

Дължина	3000 mm

Ширина

Дебелина на борда	1,5 mm

Съхраняване на функционалността	не

Описание на продукта

Описание на продукта

Кабелна стълба с височина на борда 60 mm със заварени, отворени нагоре шпроси С30. Огънат ръб на борда за подсилване и за защита. Закрепването върху конзолата става с клеми тип LKS 40. Ширината на шлица на шпросата е 16,5 mm, подходящата скоба е тип BS-H....
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.

Технически данни

Технически данни

Дебелина на борда	1,5 mm
Едрогабаритно изпълнение	не
Закрепване на шпросата	заваряване
Изпълнение на страничния борд	плосък профил
Изпълнение на шпросите	Перфориран профил
Материал	Стомана
Неръждаема стомана, байцвана	не
Повърхност	Горещо поцинкованe чрез потапяне

Полезно сечение	120 cm²
Полезно сечение	12000 mm²
Размери	60x300x3000
Разстояние между напречните шпроси	300 mm
Странична перфорация	да
Съхраняване на функционалността	не
Цвят	цвят цинк

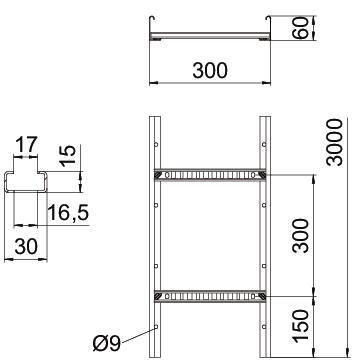

Размери

Височина	60 mm
Дължина	3000 mm
Размер на шлица на шпроса	17,00

Размер B	300 mm
Ширина	300 mm

Натоварвания

Отстояние	0,2 kN/m
Отстояние 1,5 м	3,3 kN/m
Отстояние 2,0 м	2 kN/m
Отстояние 2,5 м	1,3 kN/m

Отстояние 3,0 м	1 kN/m
Отстояние 3,5 м	0,78 kN/m
Отстояние 4,0 м	0,4 kN/m
Отстояние 4,5 м	0,3 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	6,7838 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	6,7838 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване на кабелна стълба LCIS 60

Всички типове

Всички типове

Тип	Дължина	Ширина	Дебелина на борда	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	не	6209721	m	3 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	не	6209723	m	3 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	не	6209725	m	3 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	не	6209727	m	3 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	не	6209729	m	3 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак със затварящи ключета FT	DRL 300 FT	6051383	m	3 m
Надлъжен съединител 60 FT	LVG 60 FT	6208843	Брой	10 Брой
Шарнирен съединител 60 FT	LGVG 60 FT	6208944	Брой	10 Брой
Компенсиращ съединител	LDVG 60 FT	6208970	Брой	2 Брой
Мултифункционален съединител 60 FT	LMFV 630 FT	6225732	Брой	1 Брой
Ъгъл 90° 60 FT	LB 90 630 R3 FT	6225064	Брой	1 Брой
T-отклонение 60 FT	LT 630 R3 FT	6225232	Брой	1 Брой
Странично отклонение 60 FT	LAA 630 R3 FT	6225872	Брой	1 Брой
Шарнирен елемент за вертикален ъгъл 60 FT	LGBE 630 FT	6225472	Брой	1 Брой
Предпазна капачка 60	SKH 60 OR	6222537	Чифт	40 Чифт
Свързващ елемент за разклонения 60 FT	LAS 60 FT	6221378	Брой	10 Брой
Разделителна стена 45 DD	TSG 45 DD	6062321	m	3 m
Планка за отклонение на кабели FT	LAB 30 FT	6220444	Брой	1 Брой

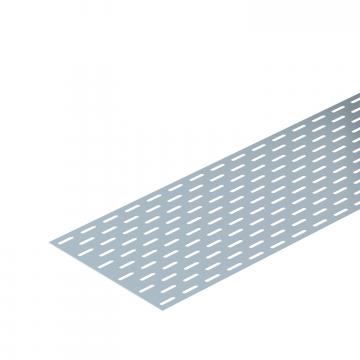

Подложна ламарина DD	ELB-L 30 DD	6103356	m	3 m
