Кабелна стълба LCIS 60, 6 m C30 FT 6000 | 200 | 1,5 | не

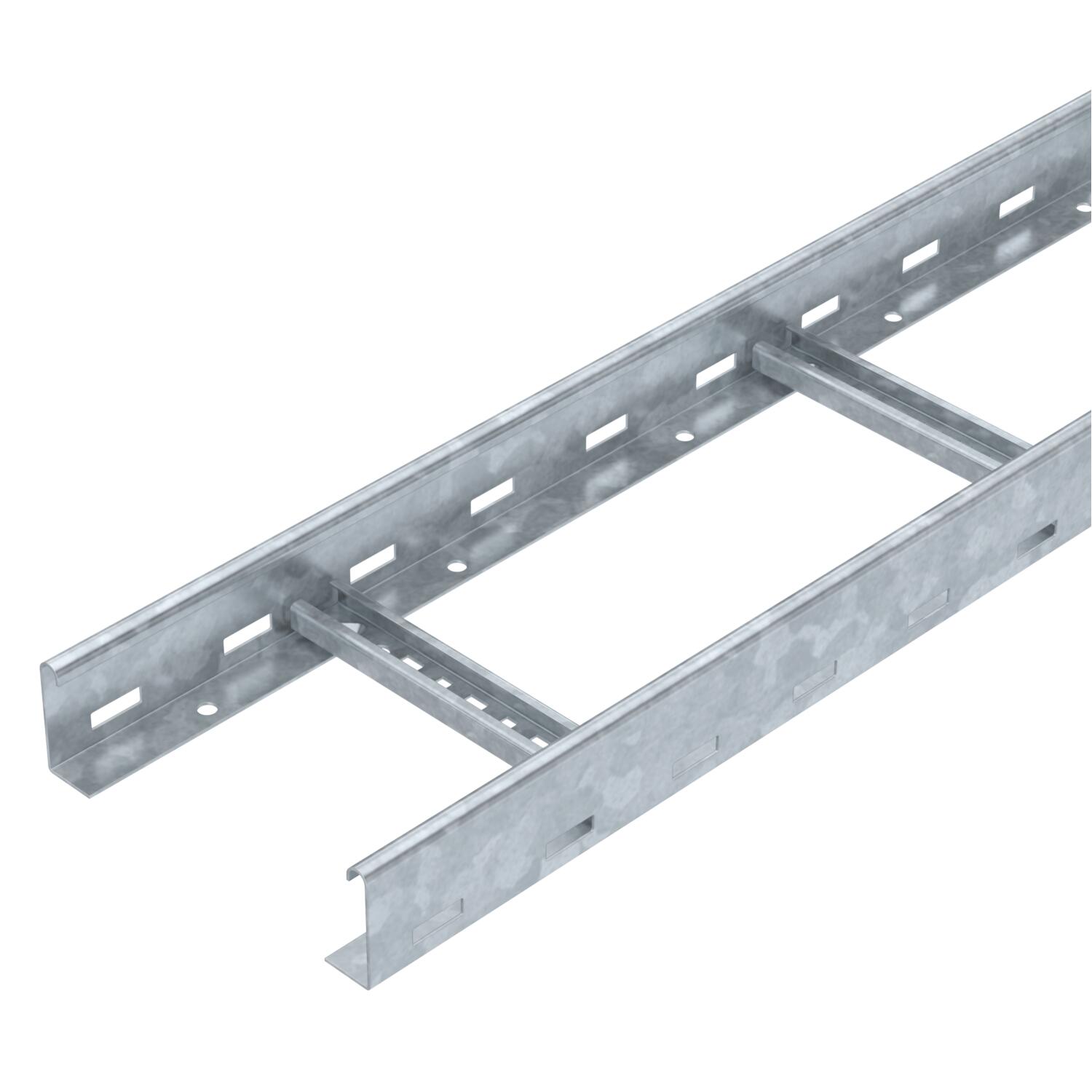

Кабелна стълба LCIS 60, 6 m C30 FT

Кат. № 6209643 | Електронен артикулен номер (EAN) 4012196431786

Кат. № / Тип

Дължина	6000 mm

Ширина

Дебелина на борда	1,5 mm

Съхраняване на функционалността	не

Описание на продукта

Описание на продукта

Кабелна стълба с височина на борда 60 mm със заварени, отворени нагоре шпроси С30. Огънат ръб на борда за подсилване и за защита. Закрепването върху конзолата става с клеми тип LKS 40. Ширината на шлица на шпросата е 16,5 mm, подходящата скоба е тип 2056.
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.

Технически данни

Технически данни

Дебелина на борда	1,5 mm
Едрогабаритно изпълнение	не
Закрепване на шпросата	заваряване
Изпълнение на страничния борд	плосък профил
Изпълнение на шпросите	Перфориран профил
Материал	Стомана
Неръждаема стомана, байцвана	не
Повърхност	Горещо поцинкованe чрез потапяне

Полезно сечение	80 cm²
Полезно сечение	8000 mm²
Размери	60x200x6000
Разстояние между напречните шпроси	300 mm
Странична перфорация	да
Съхраняване на функционалността	не
Цвят	цвят цинк

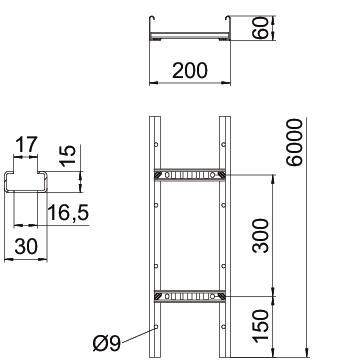

Размери

Височина	60 mm
Дължина	6000 mm
Размер на шлица на шпроса	17,00

Размер B	200 mm
Ширина	200 mm

Натоварвания

Отстояние	0,2 kN/m
Отстояние 1,5 м	3,3 kN/m
Отстояние 2,0 м	2 kN/m
Отстояние 2,5 м	1,3 kN/m

Отстояние 3,0 м	1 kN/m
Отстояние 3,5 м	0,78 kN/m
Отстояние 4,0 м	0,4 kN/m
Отстояние 4,5 м	0,3 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	6,1553 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	6,1553 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване на кабелна стълба LCIS 60

Всички типове

Всички типове

Тип	Дължина	Ширина	Дебелина на борда	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
LCIS 620 6 FT	6000 mm	200 mm	1,5 mm	не	6209643	m	6 m

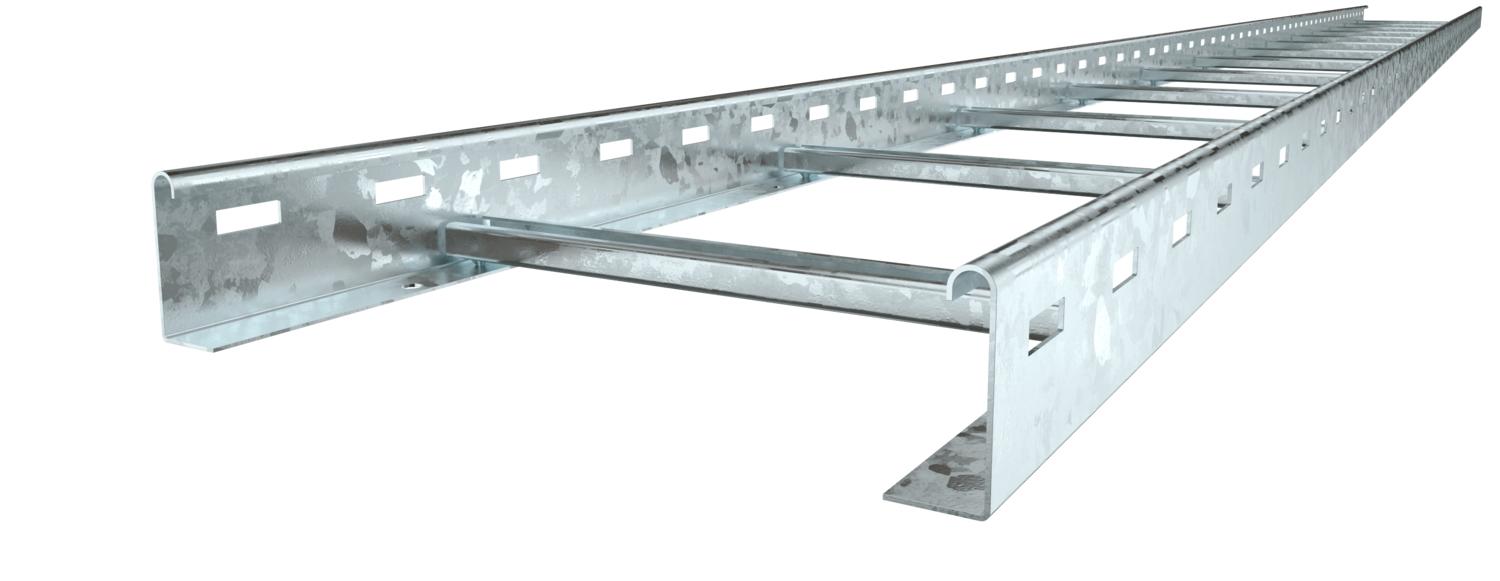

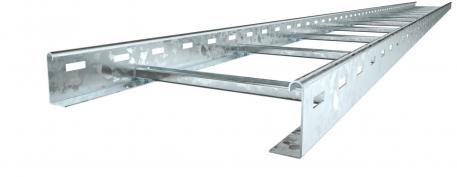

LCIS 630 6 FT	6000 mm	300 mm	1,5 mm	не	6209645	m	6 m
LCIS 640 6 FT	6000 mm	400 mm	1,5 mm	не	6209647	m	6 m
LCIS 650 6 FT	6000 mm	500 mm	1,5 mm	не	6209649	m	6 m
LCIS 660 6 FT	6000 mm	600 mm	1,5 mm	не	6209651	m	6 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак със затварящи ключета FT	DRL 200 FT	6051367	m	3 m
Надлъжен съединител 60 FT	LVG 60 FT	6208843	Брой	10 Брой
Шарнирен съединител 60 FT	LGVG 60 FT	6208944	Брой	10 Брой
Компенсиращ съединител	LDVG 60 FT	6208970	Брой	2 Брой
Мултифункционален съединител 60 FT	LMFV 620 FT	6225730	Брой	1 Брой
Ъгъл 90° 60 FT	LB 90 620 R3 FT	6225062	Брой	1 Брой

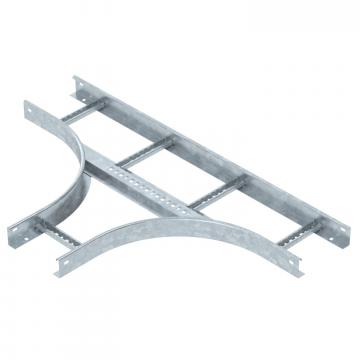

T-отклонение 60 FT	LT 620 R3 FT	6225230	Брой	1 Брой

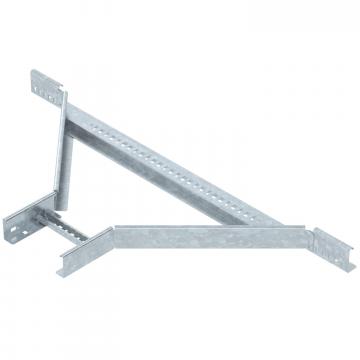

Странично отклонение 60 FT	LAA 620 R3 FT	6225870	Брой	1 Брой
Шарнирен елемент за вертикален ъгъл 60 FT	LGBE 620 FT	6225470	Брой	1 Брой
Предпазна капачка 60	SKH 60 OR	6222537	Чифт	40 Чифт
Свързващ елемент за разклонения 60 FT	LAS 60 FT	6221378	Брой	10 Брой
Разделителна стена 45 DD	TSG 45 DD	6062321	m	3 m
Планка за отклонение на кабели FT	LAB 20 FT	6220436	Брой	1 Брой
Подложна ламарина DD	ELB-L 20 DD	6103352	m	3 m
