Кабелна стълба LCIS 60, 6 m C30 V2A 6000 | 200 | 1,5 | не

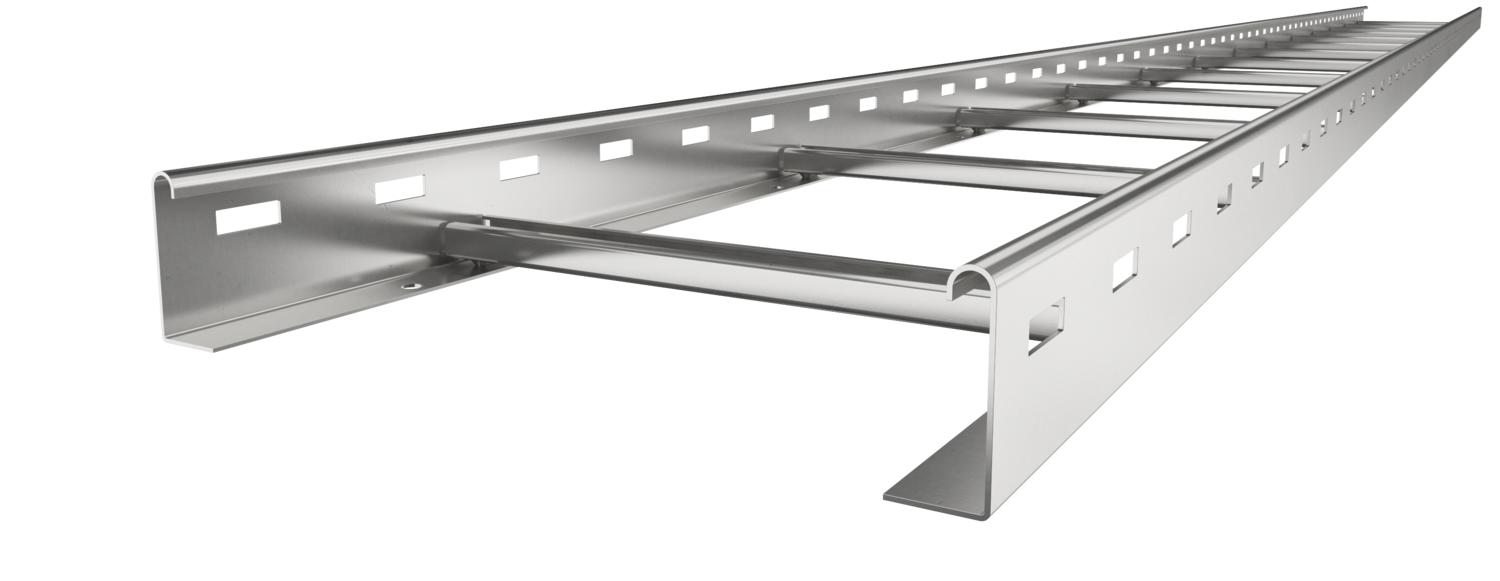

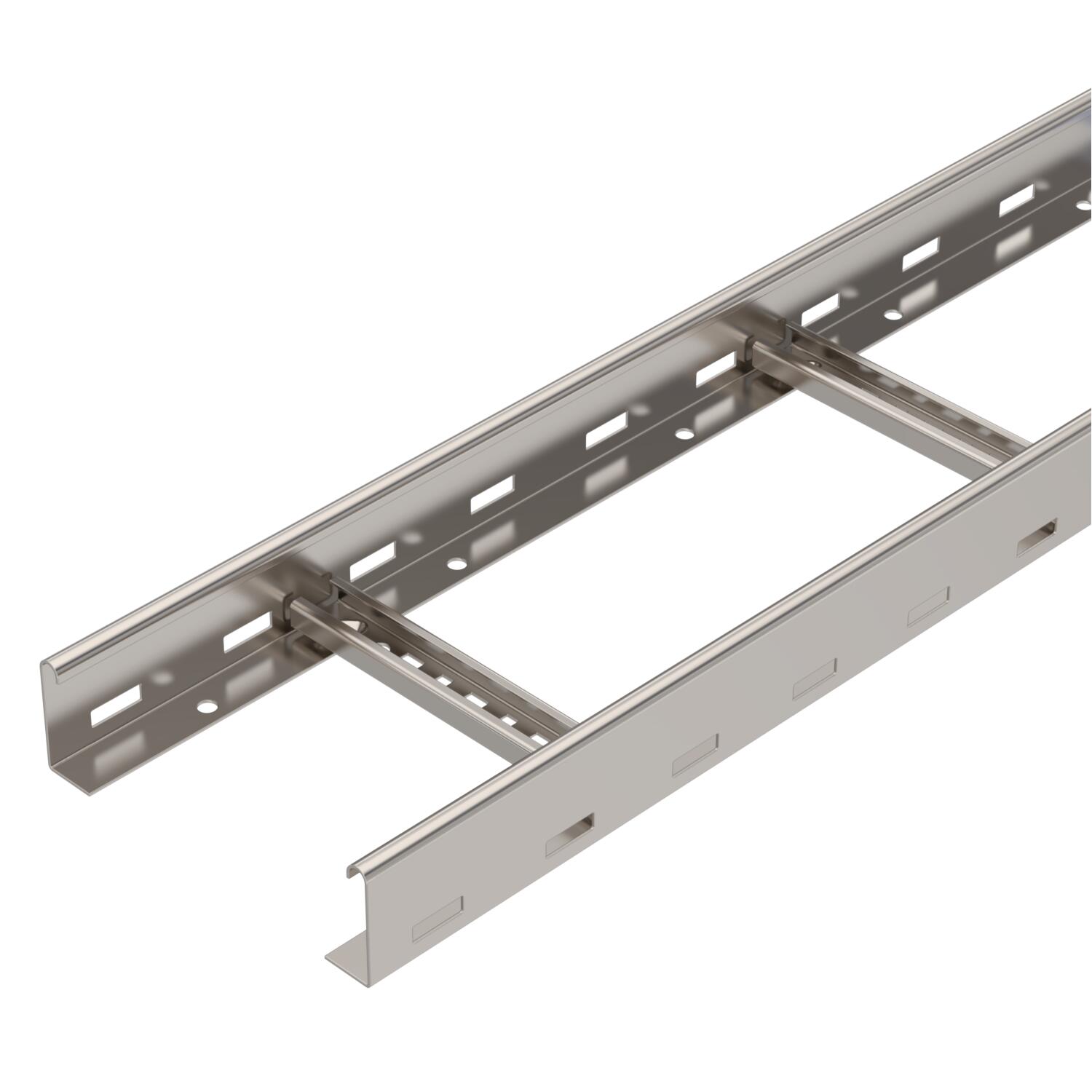

Кабелна стълба LCIS 60, 6 m C30 V2A

Кат. № 6207252 | Електронен артикулен номер (EAN) 4012196431687

Кат. № / Тип

Дължина	6000 mm

Ширина

Дебелина на борда	1,5 mm

Съхраняване на функционалността	не

Описание на продукта

Описание на продукта

Кабелна стълба с височина на борда 60 mm със заварена, отворена нагоре шпроса профил C30. Огънат ръб на борда за подсилване и за защита. Закрепването върху конзолата става с клеми тип LKS 40. Ширината на шлица на шпросата е 16,5 mm, подходящата скоба е тип 2056.
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.

Технически данни

Технически данни

Дебелина на борда	1,5 mm
Едрогабаритно изпълнение	не
Закрепване на шпросата	заваряване
Изпълнение на страничния борд	плосък профил
Изпълнение на шпросите	Перфориран профил
Материал	Неръждаема стомана, 1.4301
Неръждаема стомана, байцвана	да
Повърхност	без покритие, за допълнителна обработка

Полезно сечение	80 cm²
Полезно сечение	8000 mm²
Размери	60x200x6000
Разстояние между напречните шпроси	300 mm
Странична перфорация	да
Съхраняване на функционалността	не
Цвят	неръждаема стомана

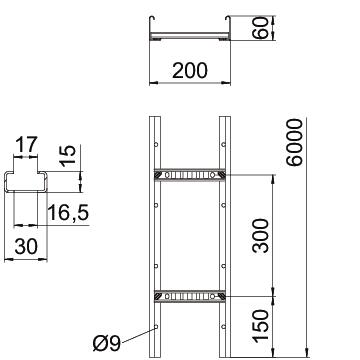

Размери

Височина	60 mm
Дължина	6000 mm
Размер на шлица на шпроса	17,00

Размер B	200 mm
Ширина	200 mm

Натоварвания

Отстояние	0,2 kN/m
Отстояние 1,5 м	3,3 kN/m
Отстояние 2,0 м	2 kN/m
Отстояние 2,5 м	1,3 kN/m

Отстояние 3,0 м	1 kN/m
Отстояние 3,5 м	0,78 kN/m
Отстояние 4,0 м	0,4 kN/m
Отстояние 4,5 м	0,3 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	13,4903 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	13,4903 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване на кабелна стълба LCIS 60

Всички типове

Всички типове

Тип	Дължина	Ширина	Дебелина на борда	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
LCIS 620 6 A2	6000 mm	200 mm	1,5 mm	не	6207252	m	6 m
LCIS 630 6 A2	6000 mm	300 mm	1,5 mm	не	6207254	m	6 m
LCIS 640 6 A2	6000 mm	400 mm	1,5 mm	не	6207256	m	6 m
LCIS 650 6 A2	6000 mm	500 mm	1,5 mm	не	6207258	m	6 m
LCIS 660 6 A2	6000 mm	600 mm	1,5 mm	не	6207260	m	6 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак, неперфориран V2A	DRLU 100 A2	6052824	m	3 m
Надлъжен съединител 60 V2A	LVG 60 A2	6208846	Брой	10 Брой

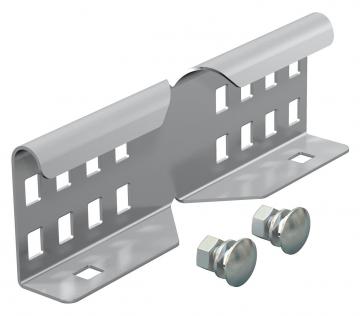

Ъглов съединител 60 V2A	LWVG 60 A2	6208898	Брой	10 Брой
Шарнирен съединител 60 V2A	LGVG 60 A2	6208947	Брой	10 Брой
Ъгъл 90° 60 V2A	LB 90 620 R3 A2	6225082	Брой	1 Брой

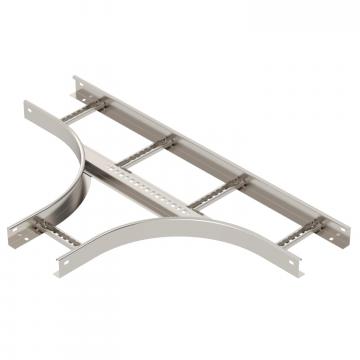

T-отклонение 60 V2A	LT 620 R3 A2	6225250	Брой	1 Брой
Предпазна капачка 60	SKH 60 OR	6222537	Чифт	40 Чифт

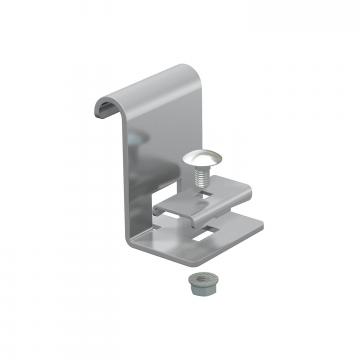

Свързващ елемент за разклонения 60 V2A	LAS 60 A2	6221386	Брой	10 Брой
Разделителна стена 45 V2A	TSG 45 A2	6062025	m	3 m

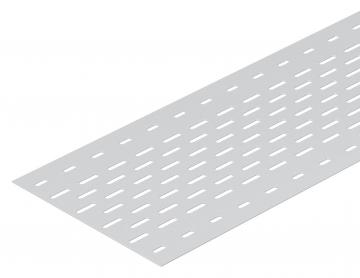

Подложна ламарина V2A	ELB-L20 A2	6103614	m	3 m
