Кабелна стълба LG 110, 3 м VS FT
Кат. № 6216435 | Електронен артикулен номер (EAN) 4012195065272
- Описание на продукта
-
Описание на продуктаКабелна стълба с перфориран борд с височина 110 мм със занитени, отворени нагоре C-профилни шпроси.
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
Кабелната стълба се доставя в сгънато състояние.
Подходящата BBS-скоба тип 2056 ще намерите в раздел „Системи стълби“.
-
- Технически данни
-
Технически данни

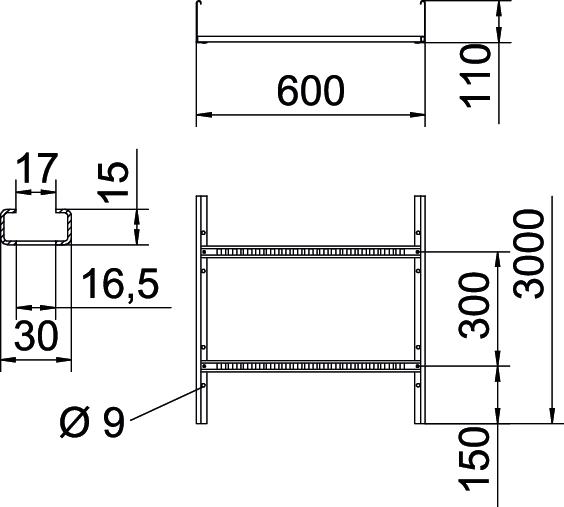

Дебелина на борда 1,5 mm Едрогабаритно изпълнение не Закрепване на шпросата занитване Изпълнение на страничния борд плосък профил Изпълнение на шпросите Перфориран профил Материал Стомана Неръждаема стомана, байцвана не Повърхност Горещо поцинкованe чрез потапяне Полезно сечение 56800 mm² Полезно сечение 568 cm² Размер 110x600x3000 Размери 110x600x3000 Разстояние между напречните шпроси 300 mm Странична перфорация да Съхраняване на функционалността не Цвят цвят цинк Размери
Височина 110 mm Дължина 3000 mm Размер на шлица на шпроса 16,50 Размер B 600 mm Ширина 600 mm Натоварвания
Отстояние 0,5 kN/m Отстояние 2,0 м 3,1 kN/m Отстояние 2,5 м 2 kN/m Отстояние 3,0 м 1,4 kN/m Отстояние 3,5 м 0,9 kN/m Отстояние 4,0 м 0,65 kN/m Отстояние 4,5 м 0,55 kN/m Отстояние 6,0 м 0,15 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 11,0062 кг CO2e / 1 Метър CO₂ Footprint (GWP) 11,0062 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване за кабелна стълба тип LG 110 VS
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета FT
DRL 600 FT 6051472 3 m
Надлъжен съединител 110 FT
LVG 110 FT 6216548 10 Брой
Шарнирен съединител 110 FT
LGVG 110 FT 6216653 10 Брой
Мултифункционален съединител 110 FT
LMFV 1160 FT 6225780 1 Брой
Ъгъл 90° 110 FT
LB 90 1160 R3 FT 6225152 1 Брой
T-отклонение 110 FT
LT 1160 R3 FT 6225320 1 Брой
Странично отклонение 110 FT
LAA 1160 R3 FT 6225940 1 Брой
Шарнирен елемент за вертикален ъгъл 110 FT
LGBE 1160 FT 6225520 1 Брой
Предпазна капачка 110
SKH 110 OR 6222553 20 Чифт
Свързващ елемент за разклонения 110 FT
LAS 110 FT 6221424 10 Брой
Разделителна стена 85 DD
TSG 85 DD 6062331 3 m
Подложна ламарина DD
ELB-L 60 DD 6103368 3 m - Изтегляния
-
