Кабелна стълба LG 110, 6 м VS FS 6000 | 200 | 1,5 | не | Стомана | Лентово поцинкованe

Кабелна стълба LG 110, 6 м VS FS

Кат. № 6216442 | Електронен артикулен номер (EAN) 4012195065289

Кат. № / Тип

Дължина	6000 mm

Ширина

Дебелина на борда	1,5 mm

Съхраняване на функционалността	не

Материал	Стомана

Повърхност	Лентово поцинкованe

Описание на продукта

Описание на продукта

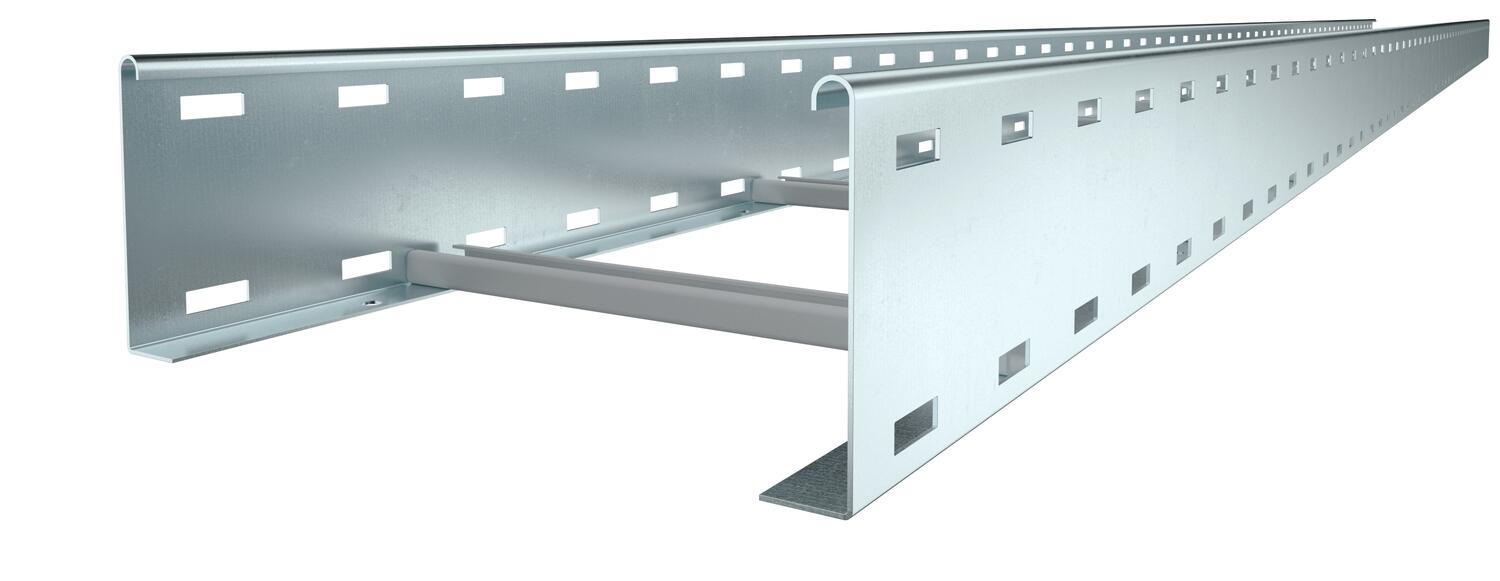

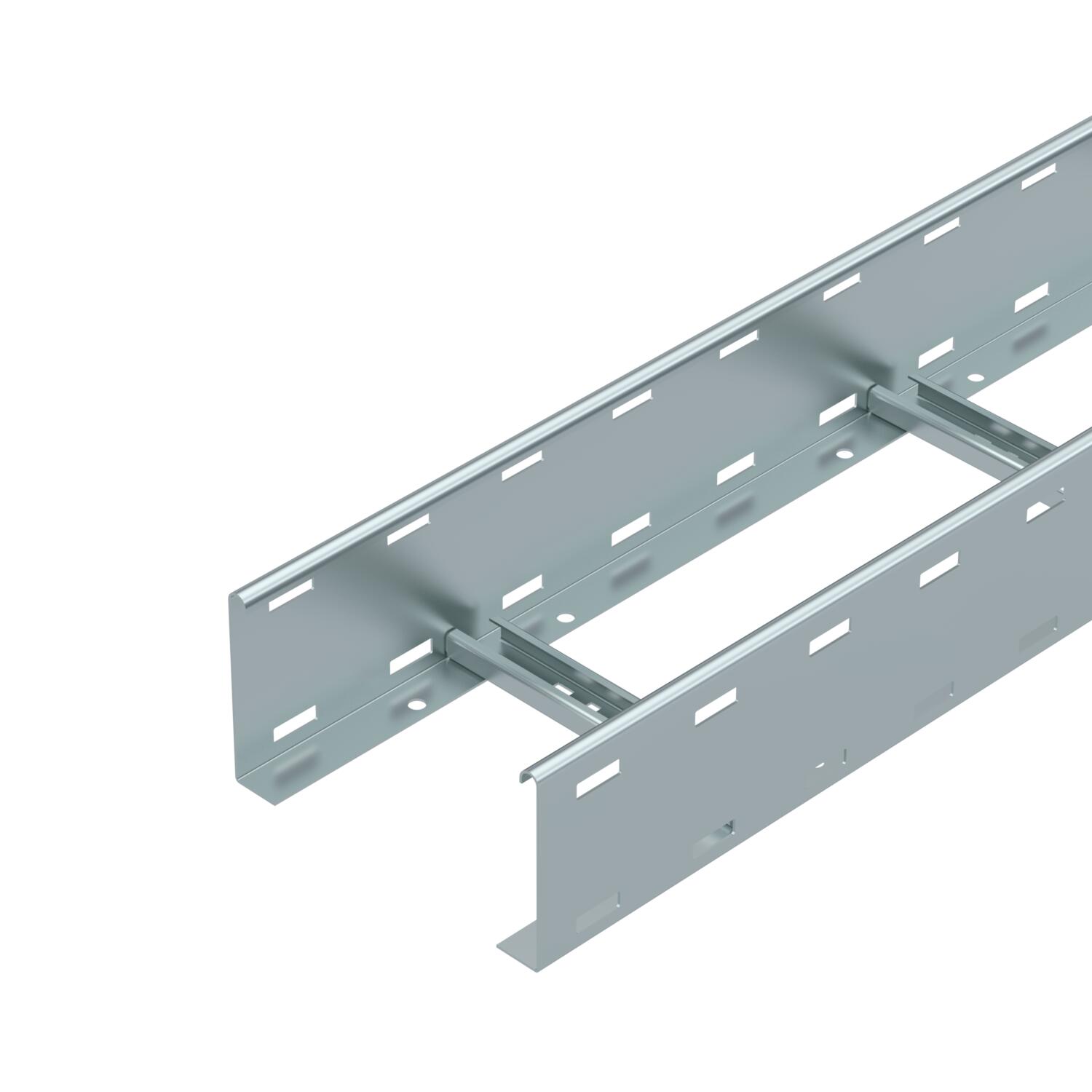

Кабелна стълба с перфориран страничен борд с височина 110 mm, със занитени, отворени нагоре C-профилни напречни шпроси (изпълнение VS).
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.

Технически данни

Технически данни

CO₂ отпечатък (GWP) от люлка до портата	9,3134 кг CO₂e / 1 Метър
Височина	110 mm
Дебелина на борда	1,5 mm
Дължина	6000 mm
Едрогабаритно изпълнение	не
Закрепване на шпросата	занитване
Изпълнение на страничния борд	плосък профил
Изпълнение на шпросите	Перфориран профил
Материал	Стомана
Неръждаема стомана, байцвана	не
Отстояние	0,5 kN/m
Отстояние 2,0 м	3,1 kN/m
Отстояние 2,5 м	2 kN/m
Отстояние 3,0 м	1,4 kN/m
Отстояние 3,5 м	0,9 kN/m

Отстояние 4,0 м	0,65 kN/m
Отстояние 4,5 м	0,5 kN/m
Повърхност	Лентово поцинкованe
Полезно сечение	188 cm²
Полезно сечение	18800 mm²
Размер	110x200x6000
Размер на шлица на шпроса	16,50
Размер B	200 mm
Размери	110x200x6000
Разстояние между напречните шпроси	300 mm
Странична перфорация	да
Съхраняване на функционалността	не
Цвят	цвят цинк
Ширина	200 mm

Технически данни

Диаграма на натоварване за кабелна стълба тип LG 110 VS

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Всички типове

Всички типове

Тип	Дължина	Ширина	Дебелина на борда	Съхраняване на функционалността	Материал	Повърхност	Кат. №	Количество	мин. VKE
LG 112 VS 6 FS	6000 mm	200 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6216442	m	6 m
LG 113 VS 6 FS	6000 mm	300 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6216445	m	6 m
LG 114 VS 6 FS	6000 mm	400 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6216448	m	6 m
LG 115 VS 6 FS	6000 mm	500 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6216451	m	6 m
LG 116 VS 6 FS	6000 mm	600 mm	1,5 mm	не	Стомана	Лентово поцинкованe	6216454	m	6 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Надлъжен съединител 110 FS	LVG 110 FS	6216545	Брой	10 Брой
Мултифункционален съединител 110 FS	LMFV 1120 FS	6225750	Брой	1 Брой
Капак със затварящи ключета FS	DRL 200 FS	6052207	m	3 m
Разделителна стена 85 FS	TSG 85 FS	6062114	m	3 m
