Кабелна стълба LG 45, 3 м FS
Кат. № 6200520 | Електронен артикулен номер (EAN) 4012195063544
- Описание на продукта
-
Описание на продуктаКабелна стълба с перфориран борд с височина 45 мм със занитени, отворени нагоре C-профилни шпроси.
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
Кабелният мост се доставя в сгънато изпълнение.
Подходящата скоба за кабелен сноп тип 2056/N ще намерите в раздел Системи вертикални кабелни стълби.
-
- Технически данни
-
Технически данни
Дебелина на борда 1,25 mm Едрогабаритно изпълнение не Закрепване на шпросата занитване Изпълнение на страничната стена Профил (отворен) Изпълнение на страничния борд плосък профил Изпълнение на шпросите Перфориран профил Материал Стомана Неръждаема стомана, байцвана не Повърхност Лентово поцинкованe Полезно сечение 20800 mm² Полезно сечение 208 cm² Размер 45x600x3000 Размери 45x600x3000 Разстояние между напречните шпроси 300 mm Странична перфорация да Съхраняване на функционалността не Размери
Височина 45 mm Дължина 3000 mm Размер B 600 mm Ширина 600 mm Натоварвания
Отстояние 1,5 м 1,8 kN/m Отстояние 2,0 м 1,4 kN/m Отстояние 2,5 м 1 kN/m Отстояние 3,0 м 0,55 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 6,1478 кг CO₂e / 1 Метър CO₂ Footprint (GWP) 6,1478 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-04-02T00:00:00.000+0200 Технически данни
Диаграма на натоварване кабелна стълба тип LG 45 NS
- Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE

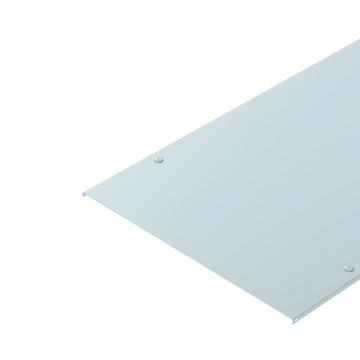

Капак със затварящи ключета FS
DRL 600 FS 6052606 3 m Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Разделителни стена 30 FS
TSG 30 FS 6062050 3 m - Изтегляния
-
Спецификация LG 460 NS 3 FS / 6200520 , 0.21MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие LG 460 NS 3 FS / 6200520 , 0.14MB , pdfREACH Декларация за съответствие LG 460 NS 3 FS / 6200520 , 0.12MB , pdfRoHS Декларация за съответствие LG 460 NS 3 FS / 6200520 , 0.12MB , pdfРъководство за монтаж Инструкция за монтаж на Системи кабелни стълби , 6.45MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
