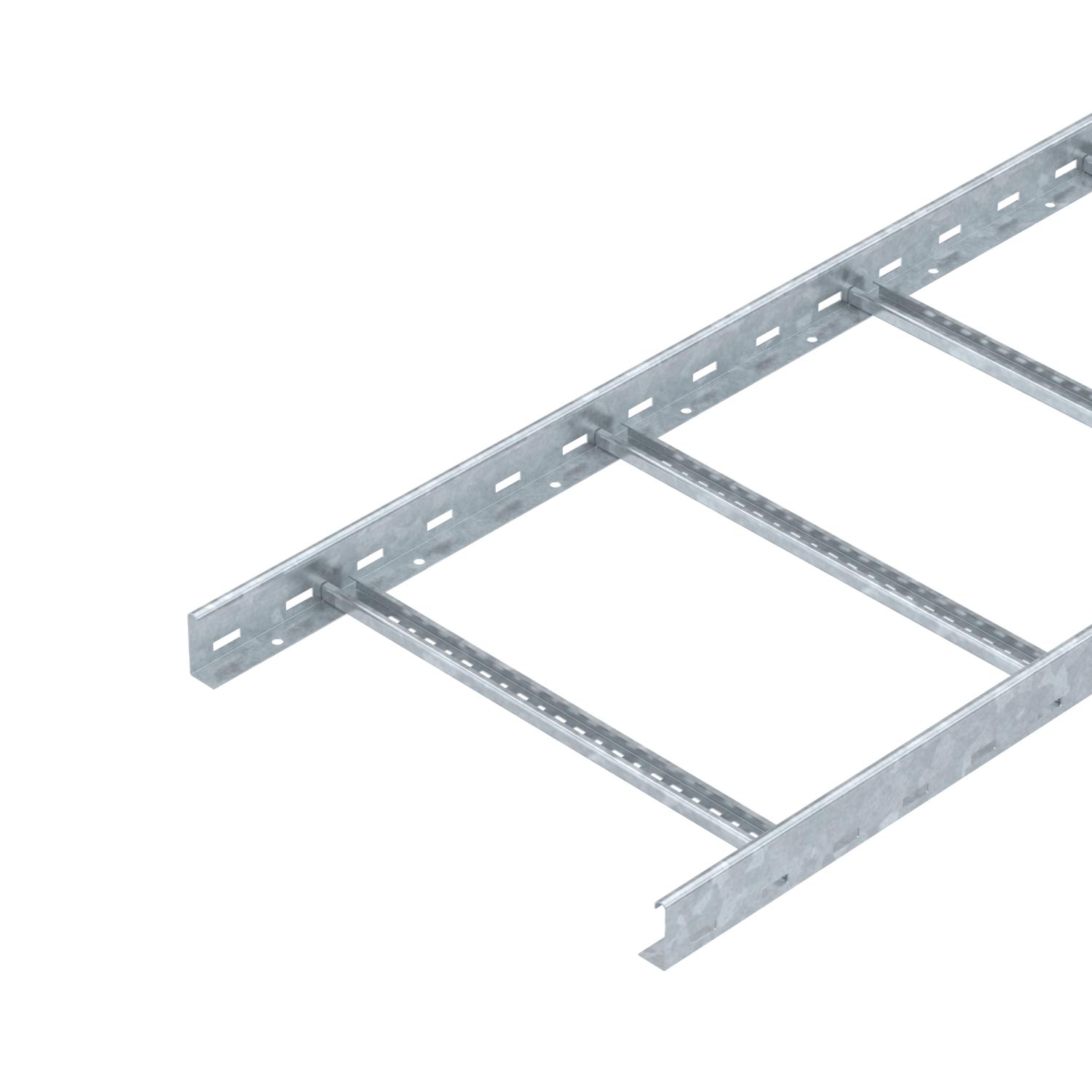

Кабелна стълба LG 60, 3 м VS FT
Кат. № 6208574 | Електронен артикулен номер (EAN) 4012195434214
- Описание на продукта
-
Описание на продуктаКабелна стълба с перфориран борд с височина на борда 60 мм със занитени, отворени нагоре C-профилни шпроси (изпълнение VS).
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
Допълнителни ширини - по запитване.
Кабелната стълба се доставя в сгънато състояние.
Монтаж на кабелите със съответната BBS-скоба 2056
Възможност за монтаж на ширини 200 до 400 mm във вертикални трасета са съхранение на електрическия потенциал съгл. DIN 4102 част 12. В трасета със съхраняване на функционалността - монтаж на кабелите с BBS-скоба за кабелен сноп 2056 М
-
- Технически данни
-
Технически данни
Дебелина на борда 1,5 mm Едрогабаритно изпълнение не Закрепване на шпросата занитване Изпълнение на страничния борд плосък профил Изпълнение на шпросите Перфориран профил Материал Стомана Неръждаема стомана, байцвана не Повърхност Горещо поцинкованe чрез потапяне Полезно сечение 24800 mm² Полезно сечение 248 cm² Размери 60x500x3000 Разстояние между напречните шпроси 300 mm Странична перфорация да Съхраняване на функционалността не Цвят цвят цинк Размери

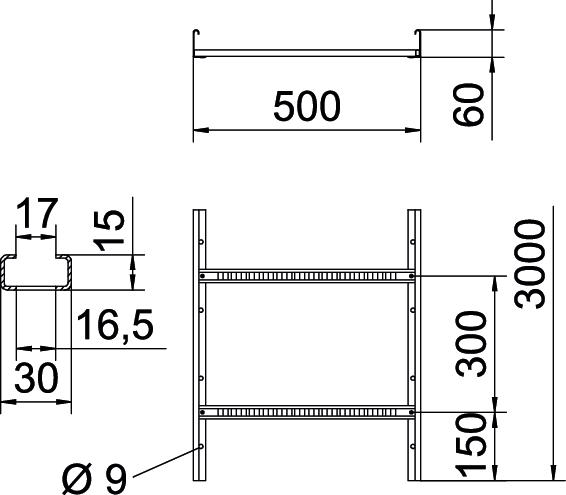

Височина 60 mm Дължина 3000 mm Размер на шлица на шпроса 16,50 Размер B 500 mm Ширина 500 mm Натоварвания
Отстояние 0,15 kN/m Отстояние 1,5 м 3,1 kN/m Отстояние 2,0 м 2,25 kN/m Отстояние 2,5 м 1,5 kN/m Отстояние 3,0 м 1,1 kN/m Отстояние 3,5 м 0,75 kN/m Отстояние 4,0 м 0,45 kN/m Отстояние 4,5 м 0,3 kN/m Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 7,9526 кг CO2e / 1 Метър CO₂ Footprint (GWP) 7,9526 kg CO₂e Declared Unit (LCA) Metres Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Технически данни
Диаграма на натоварване кабелна стълба тип LG 60 VS
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Надлъжен съединител 60 FT
LVG 60 FT 6208843 10 Брой
Шарнирен съединител 60 FT
LGVG 60 FT 6208944 10 Брой
Компенсиращ съединител
LDVG 60 FT 6208970 2 Брой
Мултифункционален съединител 60 FT
LMFV 650 FT 6225736 1 Брой
Ъгъл 90° 60 FT
LB 90 650 R3 FT 6225068 1 Брой
T-отклонение 60 FT
LT 650 R3 FT 6225236 1 Брой
Странично отклонение 60 FT
LAA 650 R3 FT 6225876 1 Брой
Шарнирен елемент за вертикален ъгъл 60 FT
LGBE 650 FT 6225476 1 Брой
Предпазна капачка 60
SKH 60 OR 6222537 40 Чифт
Свързващ елемент за разклонения 60 FT
LAS 60 FT 6221378 10 Брой
Разделителна стена 45 DD
TSG 45 DD 6062321 3 m
Подложна ламарина DD
ELB-L 50 DD 6103364 3 m - Изтегляния
-
