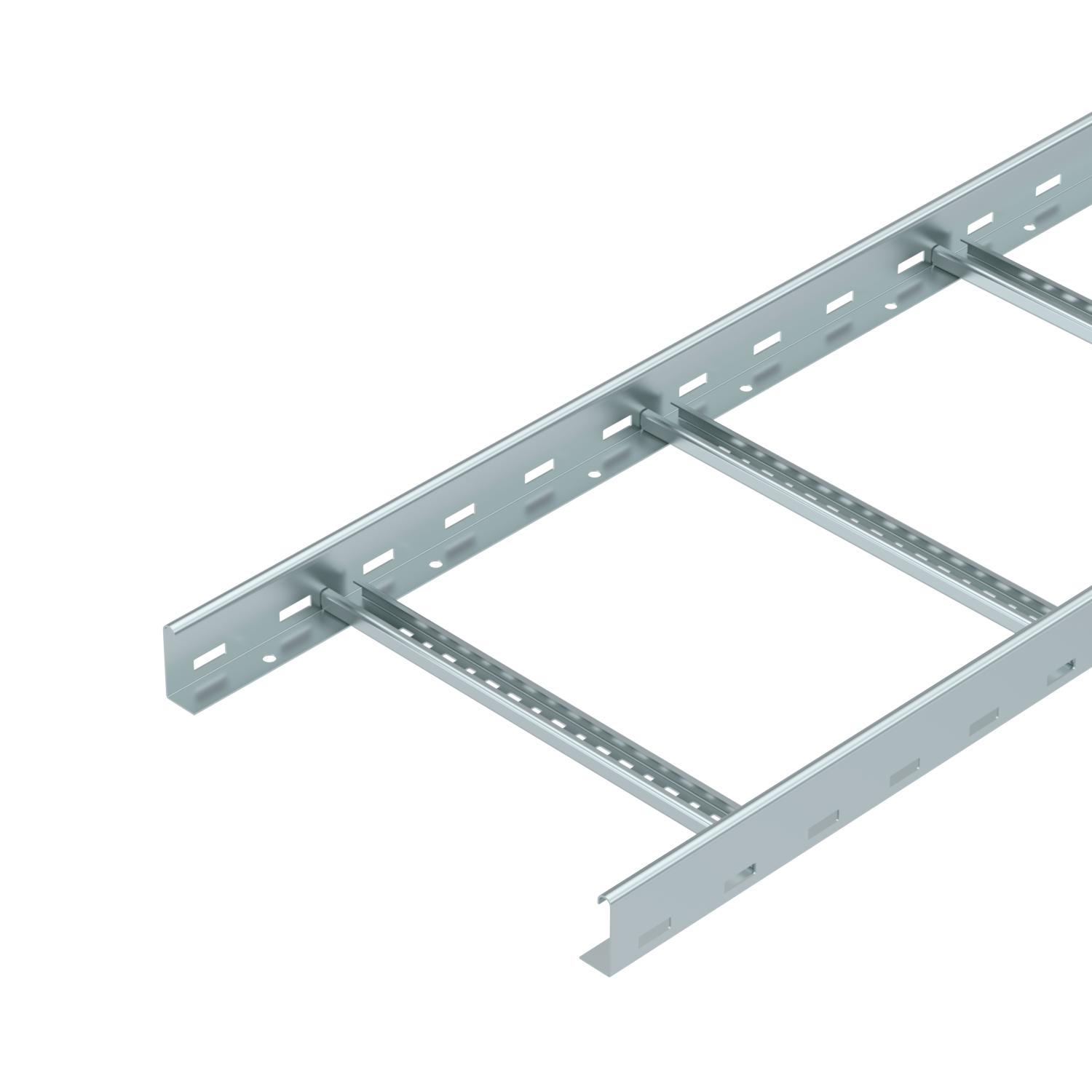

Кабелна стълба LG 60, 6 m VS FS
Кат. № 6208633 | Електронен артикулен номер (EAN) 4012195064299
- Описание на продукта
-

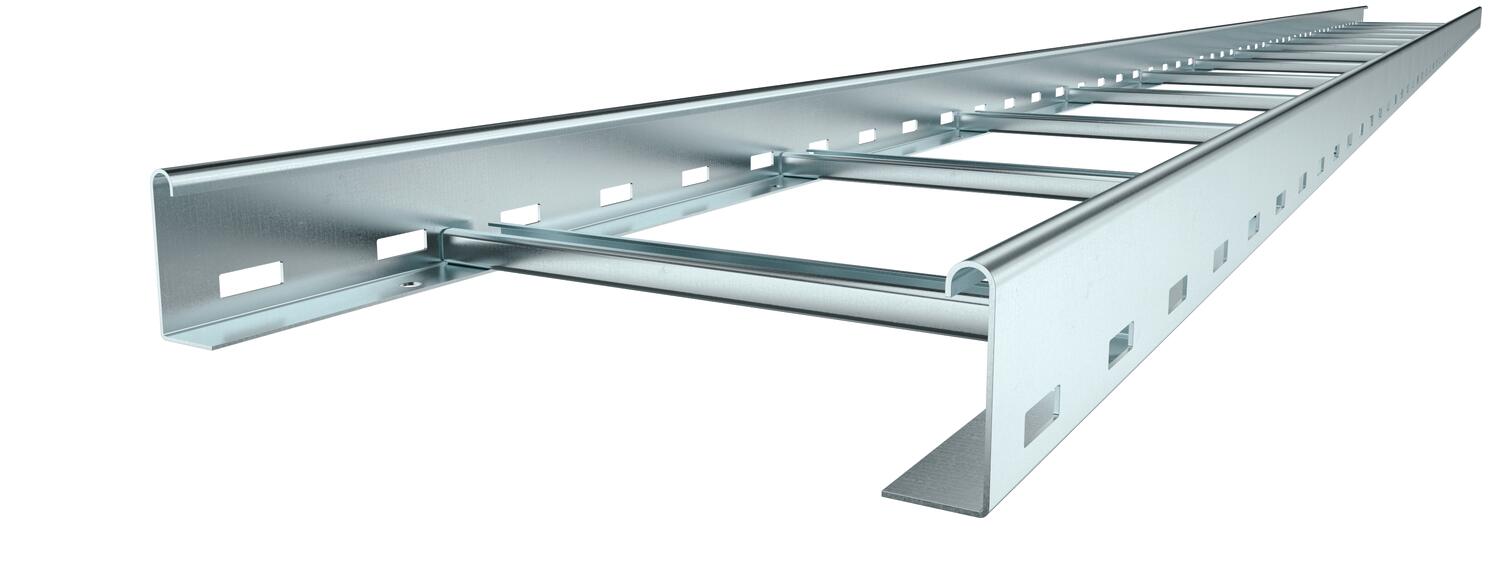

Описание на продуктаКабелна стълба с перфориран страничен борд с височина 60 mm, със занитени, отворени нагоре C-профилни напречни шпроси (изпълнение VS).
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.
-
- Технически данни
-
Технически данни
CO₂ отпечатък (GWP) от люлка до портата 7,7361 кг CO₂e / 1 Метър Височина 60 mm Дебелина на борда 1,5 mm Дължина 6000 mm Едрогабаритно изпълнение не Закрепване на шпросата занитване Изпълнение на страничния борд плосък профил Изпълнение на шпросите Перфориран профил Материал Стомана Неръждаема стомана, байцвана не Отстояние 1,5 м 3,1 kN/m Отстояние 2,0 м 2,25 kN/m Отстояние 2,5 м 1,5 kN/m Отстояние 3,0 м 1,1 kN/m Отстояние 3,5 м 0,75 kN/m Отстояние 4,0 м 0,45 kN/m Повърхност Лентово поцинкованe Полезно сечение 198 cm² Полезно сечение 19800 mm² Противопожарна защита Съхраняване на функционалността на стандартна носеща конструкция Размер 60x400x6000 Размер на шлица на шпроса 16,50 Размер B 400 mm Размери 60x400x6000 Разстояние между напречните шпроси 300 mm Странична перфорация да Съхраняване на функционалността да Цвят цвят цинк Ширина 400 mm Технически данни
Диаграма на натоварване кабелна стълба тип LG 60 VS
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Всички типове
-
Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Капак със затварящи ключета FS
DRL 400 FS 6052401 3 m Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Разделителна стена 45 FS
TSG 45 FS 6062033 3 m
Надлъжен съединител 60 FS
LVG 60 FS 6208840 10 Брой
Предпазна капачка 60
SKH 60 OR 6222537 40 Чифт
Мултифункционален съединител 60 FS
LMFV 640 FS 6225714 1 Брой - Изтегляния
-
Спецификация LG 640 VS 6 FS / 6208633 , 0.31MB , pdfСборник с инструкции KTS cable tray systems , 1.61MB , pdfЕС Декларация за съответствие LG 640 VS 6 FS / 6208633 , 0.13MB , pdfДекларация за екологичен продукт (EPD) LG 640 VS 6 FS / 6208633 , 1.48MB , pdfДекларация за съответствие Великобритания LG 640 VS 6 FS / 6208633 , 0.09MB , pdfREACH Декларация за съответствие LG 640 VS 6 FS / 6208633 , 0.12MB , pdfRoHS Декларация за съответствие LG 640 VS 6 FS / 6208633 , 0.12MB , pdfРъководство за монтаж Инструкция за монтаж на Системи кабелни стълби , 6.45MB , pdfРъководство за монтаж General information on the mounting , 2.65MB , pdf
