Кабелна стълба SLCS 110, 3 m C30 FT 3000 | 500 | 2 | не

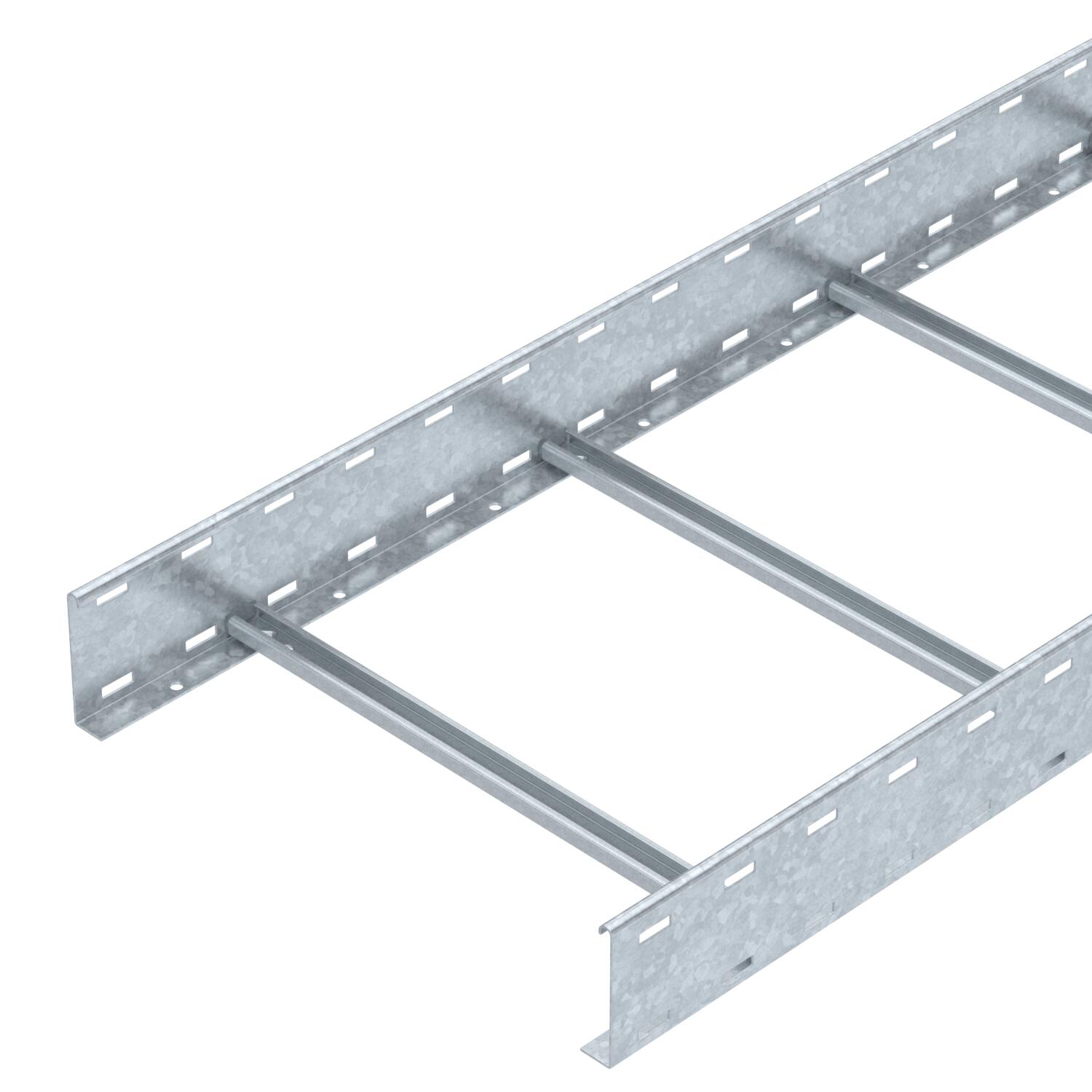

Кабелна стълба SLCS 110, 3 m C30 FT

Кат. № 6207310 | Електронен артикулен номер (EAN) 4012196431892

Кат. № / Тип

Дължина	3000 mm

Ширина

Дебелина на борда	2 mm

Съхраняване на функционалността	не

Описание на продукта

Описание на продукта

Кабелна стълба с височина на борда 110 mm със заварена, отворена нагоре шпроса профил C30. Огънат ръб на борда за подсилване и за защита. Закрепването върху конзолата става с клеми тип LKS 40. Ширината на шлица на шпросата е 16,5 mm, подходящата скоба е тип 2056.
Магнитно затихване чрез екраниране без капак 10 dB, с капак 15 dB.

Технически данни

Технически данни

Дебелина на борда	2 mm
Едрогабаритно изпълнение	не
Закрепване на шпросата	заваряване
Изпълнение на страничния борд	плосък профил
Изпълнение на шпросите	Неперфориран профил
Материал	Стомана
Неръждаема стомана, байцвана	не
Повърхност	Горещо поцинкованe чрез потапяне

Полезно сечение	45000 mm²
Полезно сечение	450 cm²
Размери	110x500x3000
Разстояние между напречните шпроси	300 mm
Странична перфорация	да
Съхраняване на функционалността	не
Цвят	цвят цинк

Размери

Височина	110 mm
Дължина	3000 mm
Размер на шлица на шпроса	17,00

Размер B	500 mm
Ширина	500 mm

Натоварвания

Отстояние	0,7 kN/m
Отстояние 2,0 м	4 kN/m
Отстояние 2,5 м	3 kN/m
Отстояние 3,0 м	2,3 kN/m

Отстояние 3,5 м	1,6 kN/m
Отстояние 4,0 м	1 kN/m
Отстояние 4,5 м	0,83 kN/m
Отстояние 6,0 м	0,25 kN/m

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	13,3592 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	13,3592 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Технически данни

Диаграма на натоварване кабелна стълбица тип LG 110 VS

Всички типове

Всички типове

Тип	Дължина	Ширина	Дебелина на борда	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
SLCS 1120 3 FT	3000 mm	200 mm	2 mm	не	6207302	m	3 m
SLCS 1130 3 FT	3000 mm	300 mm	2 mm	не	6207304	m	3 m
SLCS 1140 3 FT	3000 mm	400 mm	2 mm	не	6207306	m	3 m
SLCS 1145 3 FT	3000 mm	450 mm	2 mm	не	6207308	m	3 m
SLCS 1150 3 FT	3000 mm	500 mm	2 mm	не	6207310	m	3 m
SLCS 1160 3 FT	3000 mm	600 mm	2 mm	не	6207312	m	3 m
SLCS 1175 3 FT	3000 mm	750 mm	2 mm	не	6207314	m	3 m
SLCS 1180 3 FT	3000 mm	800 mm	2 mm	не	6207316	m	3 m
SLCS 1190 3 FT	3000 mm	900 mm	2 mm	не	6207318	m	3 m
SLCS 11100 3 FT	3000 mm	1000 mm	2 mm	не	6207320	m	3 m
SLCS 11120 3 FT	3000 mm	1200 mm	2 mm	не	6207322	m	3 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Надлъжен съединител 110 FT	LVG 110 FT	6216548	Брой	10 Брой
Ъгъл 90° 110 FT	LB 90 1150 R3 FT	6225150	Брой	1 Брой
Мултифункционален съединител 110 FT	LMFV 1150 FT	6225778	Брой	1 Брой
Разделителна стена 85 DD	TSG 85 DD	6062331	m	3 m
