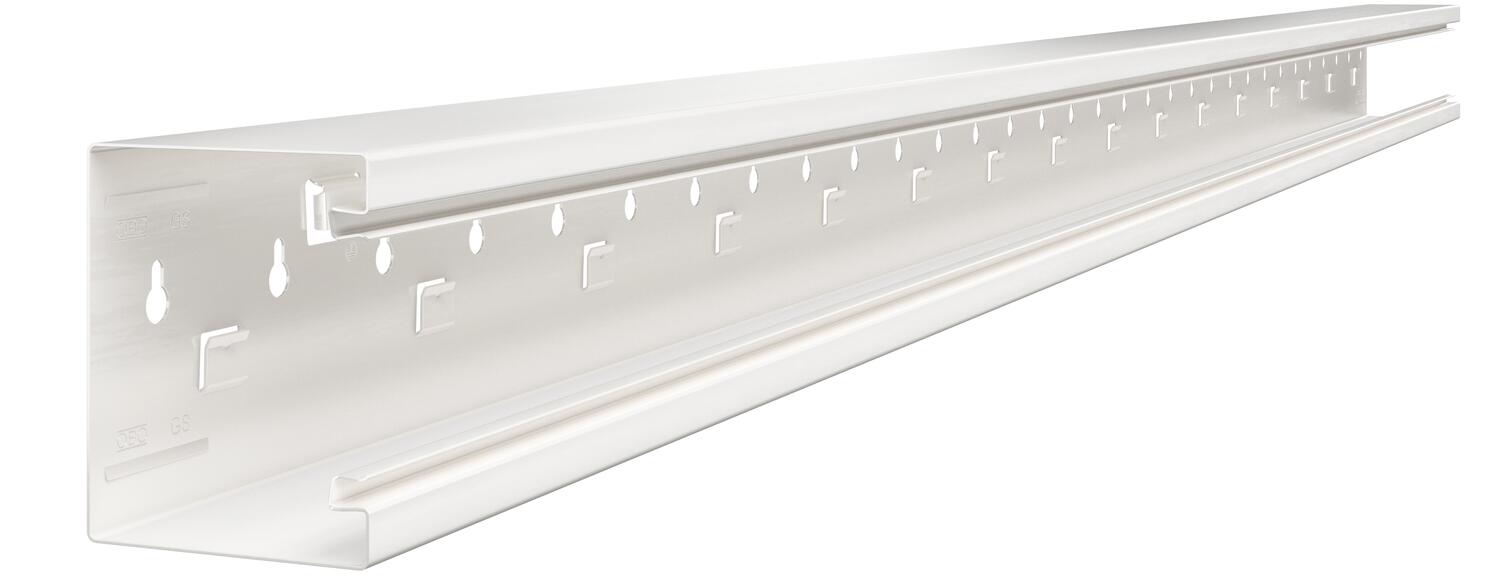

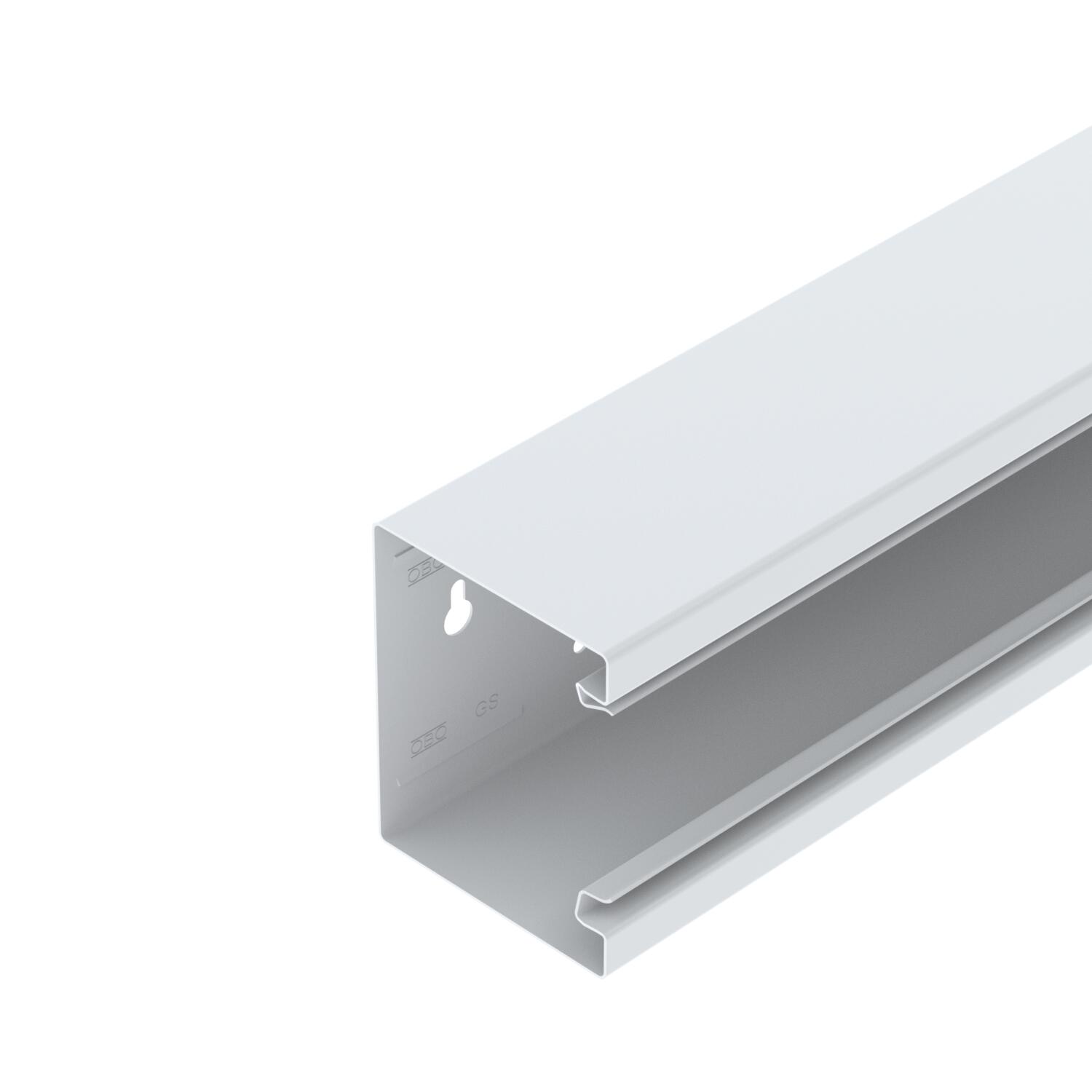

Канал за вграждане на контакти Rapid 80, ширина 110, височина 90, симетричен 2000

Канал за вграждане на контакти Rapid 80, ширина 110, височина 90, симетричен

Кат. № 6277100 | Електронен артикулен номер (EAN) 4012195659389

Кат. № / Тип	6277100 / GS-S90110RW

Дължина	2000 mm

Описание на продукта

Описание на продукта

GS Канал за вграждане на контакти, за директен монтаж към стената или към закрепващи конзоли. Със самостоятелно създаващи контакт фиксиращи елементи за монтаж на разделителна преграда от стомана. Изравняването на потенциала между основите на канала се извършва посредством съединителя, а между основата и капака - посредством патентования капак. Отворът на системата реално е 76,5 mm. Капакът се поръчва отделно.

По запитване са възможни специални дължини на канала и капака до 3000 mm над стандартната, както и други цветове по RAL. Видимите повърхности на боядисаните канали за вграждане на контакти са покрити с фолио.

Технически данни

Технически данни

Антибактериална обработка	не
без халогени	да
Брой на възможните разделителни прегради	1
Брой на капаците	1
Вид монтаж на капака	Вътрешно разположен
Вкл. капак	не
Защитно фолио	да
Изпълнение обратна стена (вътрешна страна)	с фиксиращи елементи
Материал	Стомана
Монтажни отвори в основата	да
Перфорация на дъното	с перфорирано дъно
Полезно сечение	8300 mm²
Правоъгълна форма	да

Продуктова серия	Rapid 80®
Размери	90x110x2000
симетричен	да
Скоба за фиксиране на кабел	не
Степен на защита IK код	IK10
Степен на защита	IP30
Съединител за канали	не
Съответствие с ROHS	да
Температурен диапазон при приложение макс.	60 °C
Температурен диапазон при приложение мин.	-25 °C
Цвят	чисто бяло; RAL 9010
Ширина на капака	76,5 mm

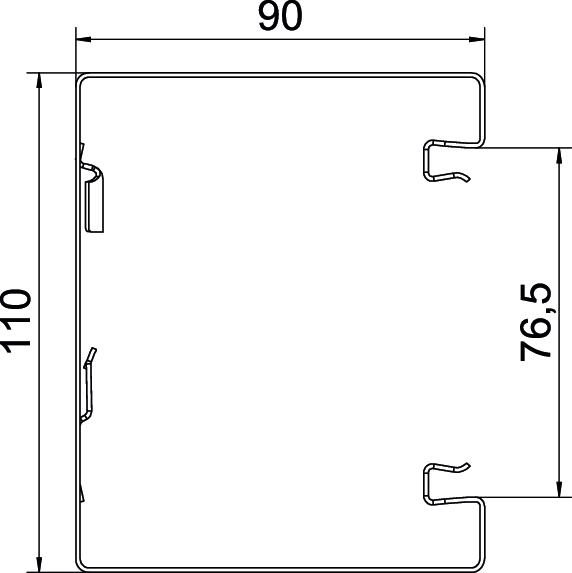

Размери

Височина	90 mm
Дължина	2000 mm

Ширина	110 mm

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	6,7325 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	6,7325 kg CO₂e
Declared Unit	Metres

Declared Unit Quantity	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Всички типове

Всички типове

Тип	Дължина	Кат. №	Количество	мин. VKE
GS-S90110RW	2000 mm	6277100	m	2 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE

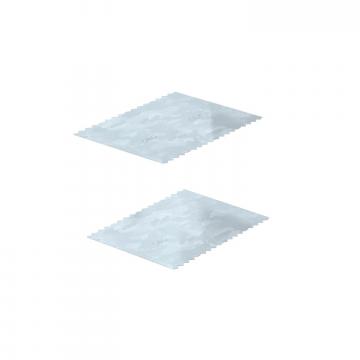

Съединител GS-KUP90	GS-KUP90	6277294	VPE	1 VPE
Кутия за вграждане на контакти 71GD6, единична	71GD6	6288610	Брой	5 Брой
Конзола за вграждане на контакти 71GD7-2, двойна	71GD7-2	6288608	Брой	2 Брой

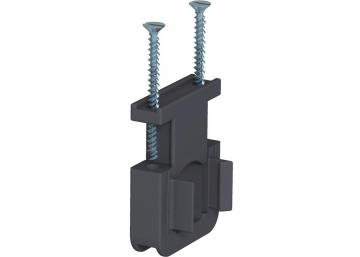

Осигуряване против опън 7ZE	7ZE	6288790	Брой	50 Брой

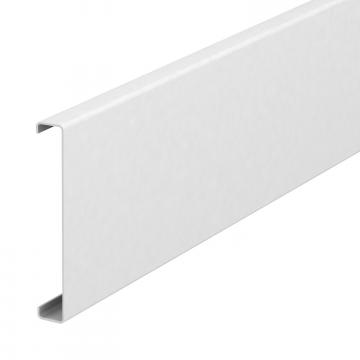

Капак за канал Rapid 80, стомана	GS-OTRW	6279850	m	2 m

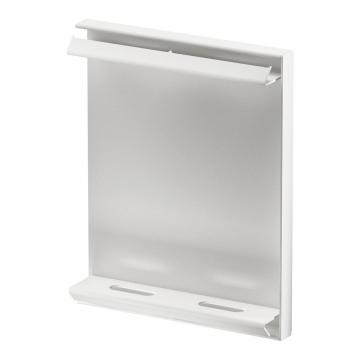

Краен елемент, за Rapid 80, тип GS-90110	GS-E90110RW	6277170	Брой	1 Брой

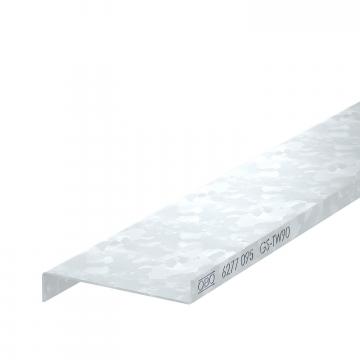

Разделителна стена GS-TW90	GS-TW90	6277095	m	2 m

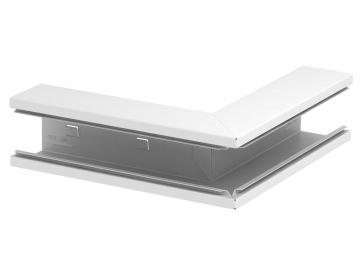

Външен ъгъл, за Rapid 80 GS-90110, симетричен	GS-SA90110RW	6277110	Брой	1 Брой

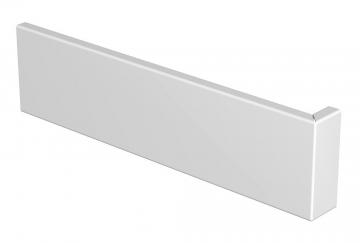

Капак за външен ъгъл за канал Rapid 80, стомана	GS-OTARW	6279870	Брой	1 Брой

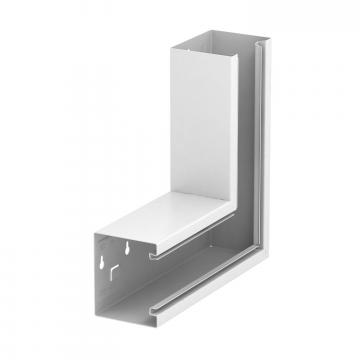

Плосък ъгъл, симетричен, Rapid 80 тип GS-S90110	GS-SFS90110RW	6277120	Брой	1 Брой

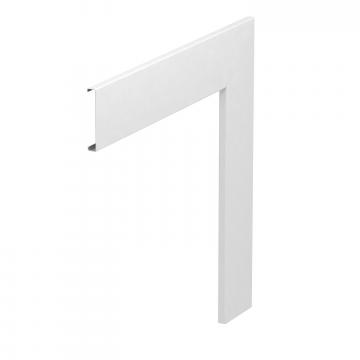

Капак за плосък ъгъл за канал Rapid 80, стомана	GS-OTFRW	6279860	Брой	1 Брой

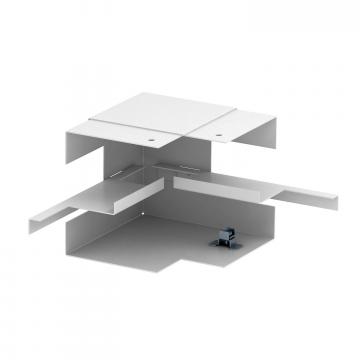

Вътрешен ъгъл за Rapid 80 GS-90110, симетричен	GS-SI90110RW	6277140	Брой	1 Брой

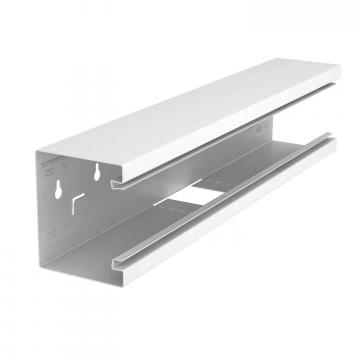

Т-отклонение, за Rapid 80 GS-90110, симетричен	GS-ST90110RW	6277160	Брой	1 Брой

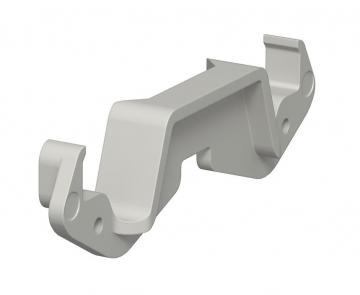

Скоби за канал KL80A	KL80A	6288640	Брой	20 Брой
Съединителен елемент за заземителен проводник	8AWR	6288704	Брой	10 Брой
