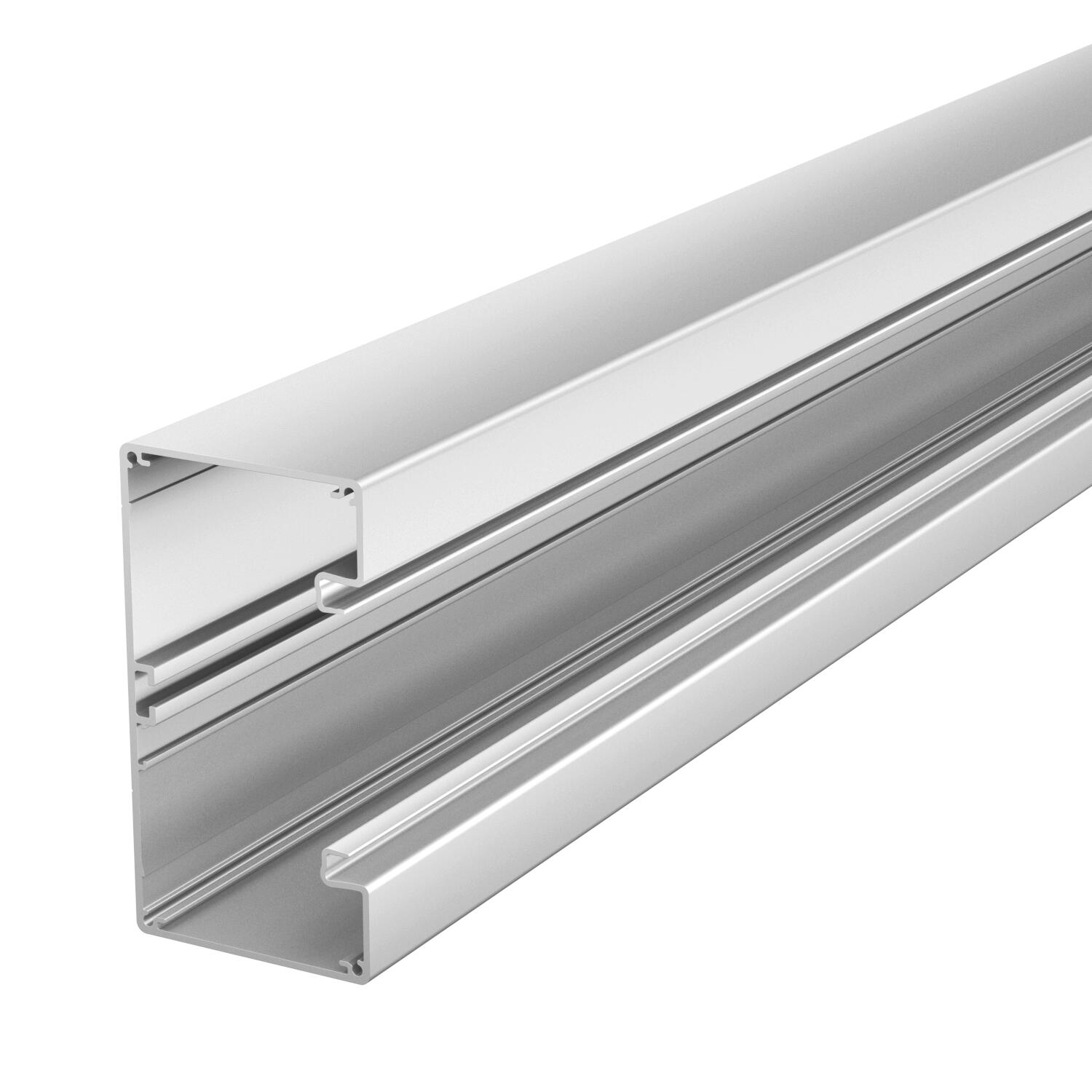

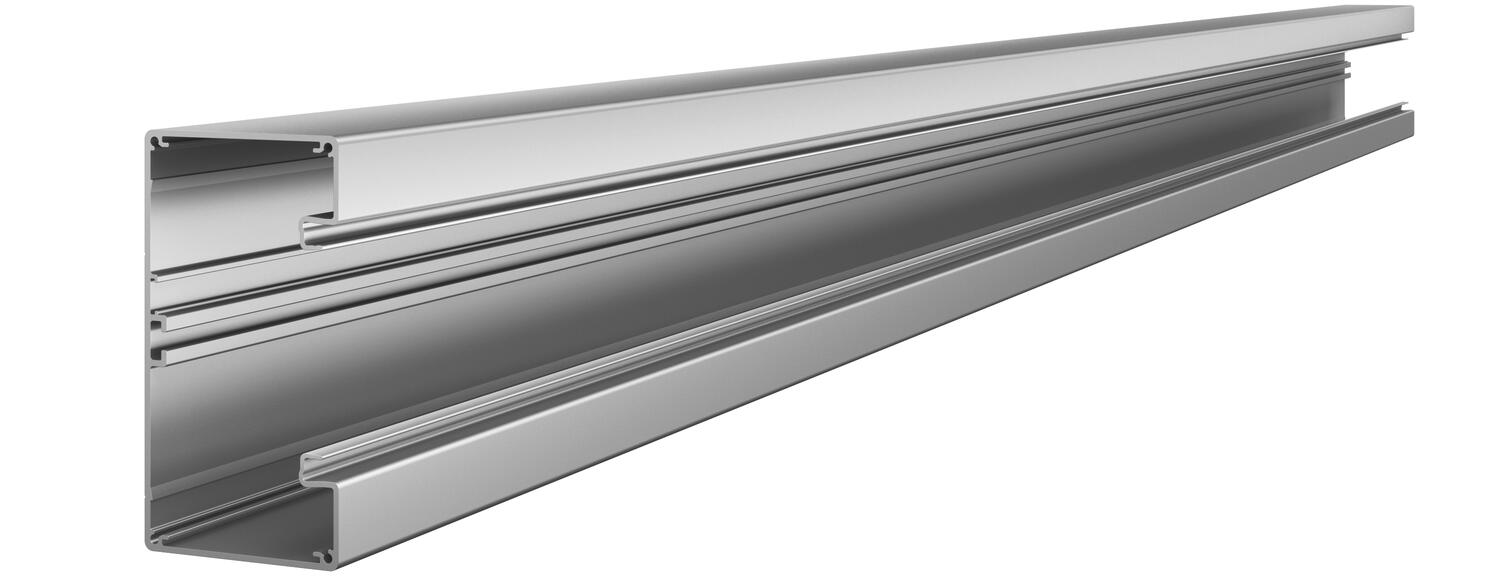

Канал за вграждане на контакти Rapid 80, ширина 130, височина 70
Кат. № 6279303 | Електронен артикулен номер (EAN) 4012195768401
- Описание на продукта
-
Описание на продуктаКанал за вграждане на контакти, за директен монтаж към стената или към конзоли. По запитване са възможни дължини на канала и на капака до 6000 mm, както и други цветове по RAL. Видимите повърхности на каналите са покрити с фолио.
Указание:
При инсталационните канали от елексиран алуминий и техните фасонни елементи са допустими леки отклонения в тоналността на цветовете, които са технологично обусловени и не могат да бъдат избегнати. (съгласно DIN 17 611). Алтернативно препоръчваме прахово боядисване в цветен тон RAL 9006 (бял алуминий).
Капакът се поръчва отделно. Препоръчваме използването на скоби за канал.
-
- Технически данни
-
Технически данни

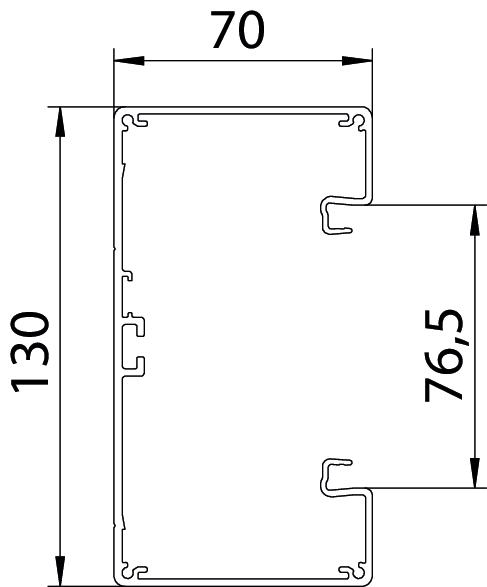

Антибактериална обработка не без халогени да Брой на възможните разделителни прегради 1 Брой на капаците 1 Вид монтаж на капака Вътрешно разположен Вкл. капак не Защитно фолио да Изпълнение обратна стена (вътрешна страна) непрекъснат C-профил Материал Алуминий Монтажни отвори в основата не Перфорация на дъното Без перфорация на дъното за директен монтаж на стената. Повърхност елоксирано Полезно сечение 6480 mm² Правоъгълна форма да Продуктова серия Rapid 80® Размери 70x130x2000 симетричен да Скоба за фиксиране на кабел не Степен на защита IK код IK10 Степен на защита IP30 Съединител за канали не Съответствие с ROHS да Температурен диапазон при приложение макс. 60 °C Температурен диапазон при приложение мин. -25 °C Цвят цвят алуминий Ширина на капака 76,5 mm Размери
Височина 70 mm Дължина 2000 mm Ширина 130 mm Въглероден отпечатък CO2 (Product Carbon Footprint)
CO2 отпечатък (GWP) от люлка до портата 28,259 кг CO2e / 1 Метър CO₂ Footprint (GWP) 28,259 kg CO₂e Declared Unit Metres Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Всички типове
-
Системни принадлежности
- Изтегляния
-
Спецификация GA-S70130EL / 6279303 , 0.18MB , pdfЕС Декларация за съответствие GA-S70130EL / 6279303 , 0.14MB , pdfДекларация за съответствие Великобритания GA-S70130EL / 6279303 , 0.09MB , pdfREACH Декларация за съответствие GA-S70130EL / 6279303 , 0.27MB , pdfRoHS Декларация за съответствие GA-S70130EL / 6279303 , 0.28MB , pdfРъководство за монтаж Geräteeinbaukanal Rapid 80® , 4.87MB , pdfЗа този продукт няма текстове за обява за поръчка
Съединител GA-KUP70
Кутия за вграждане на контакти 71GD6, единична
Конзола за вграждане на контакти 71GD7-2, двойна
Осигуряване против опън 7ZE
Капак, за канал за вграждане на контакти Rapid 80, алуминий

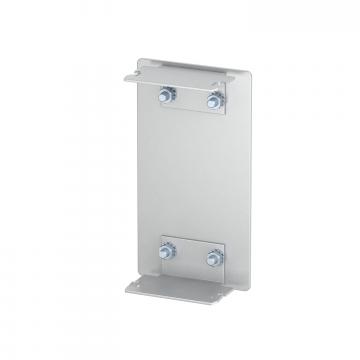

Краен елемент, за Rapid 80, тип GA-70130
Разделителна стена GA-TW70

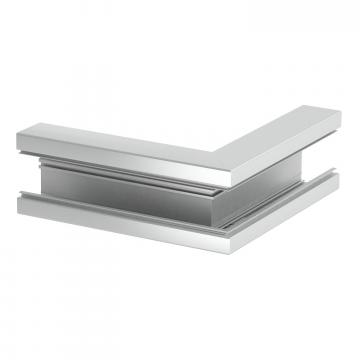

Външен ъгъл, за Rapid 80 GA-70130, симетричен

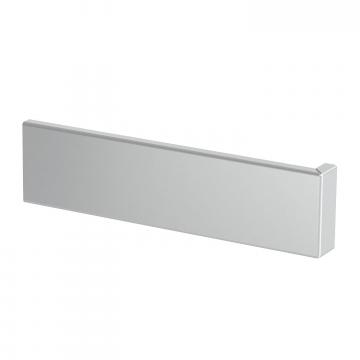

Капак за външен ъгъл за канал Rapid 80, алуминий

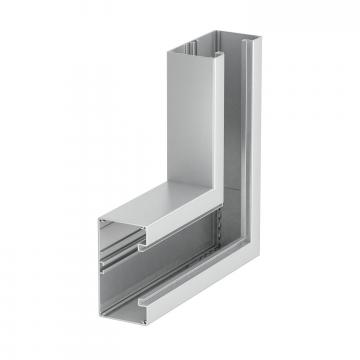

Плосък ъгъл, симетричен, за Rapid 80, тип GA-S70130

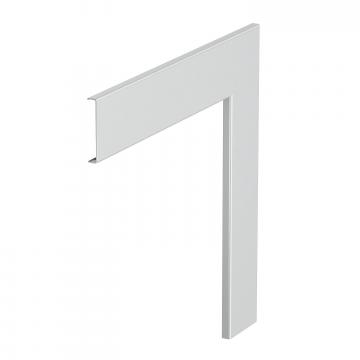

Капак за плосък ъгъл за канал Rapid 80, алуминий

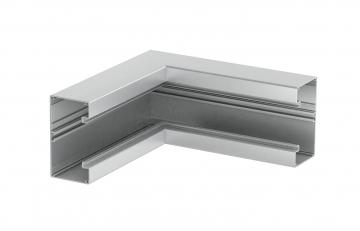

Вътрешен ъгъл за Rapid 80 GA-70130
