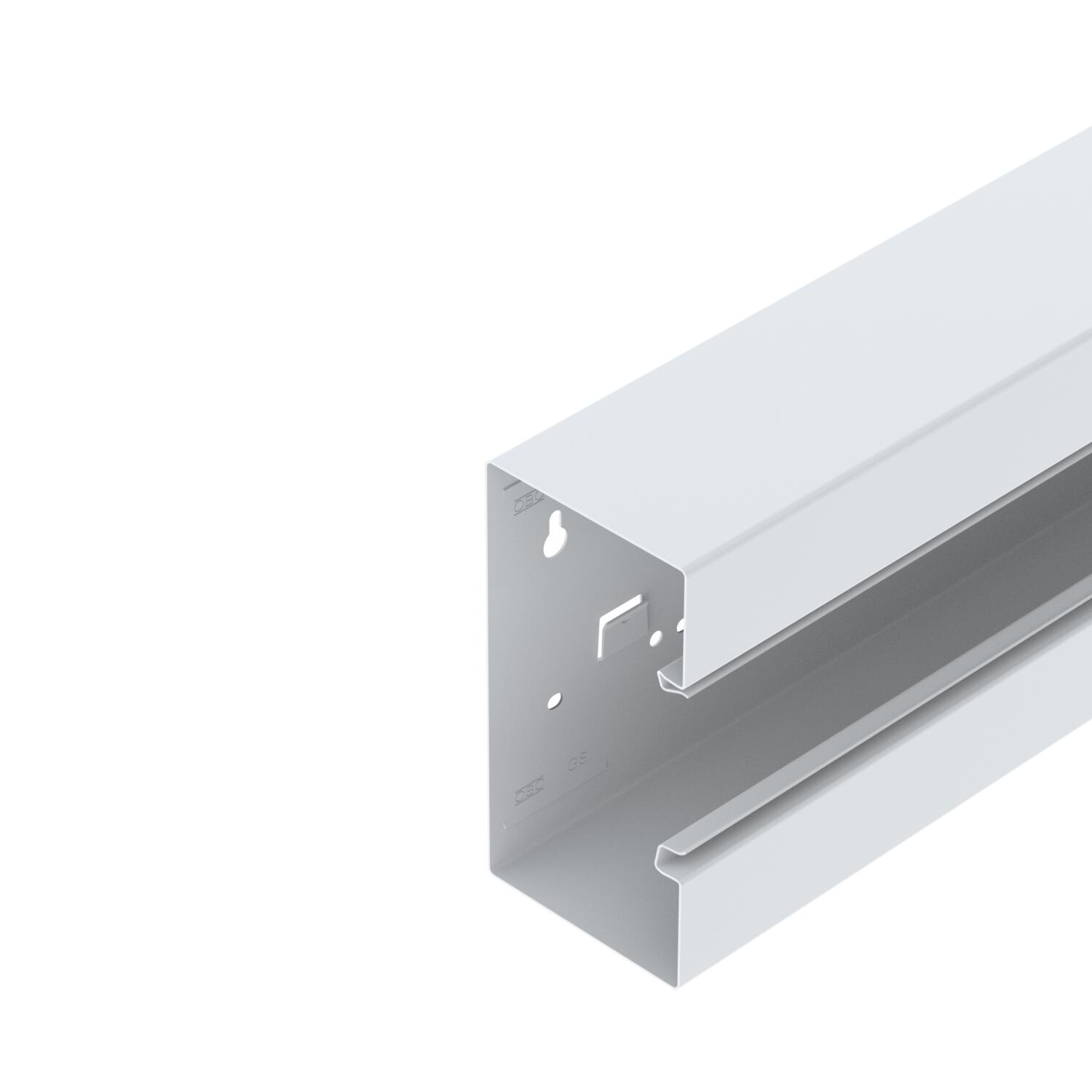

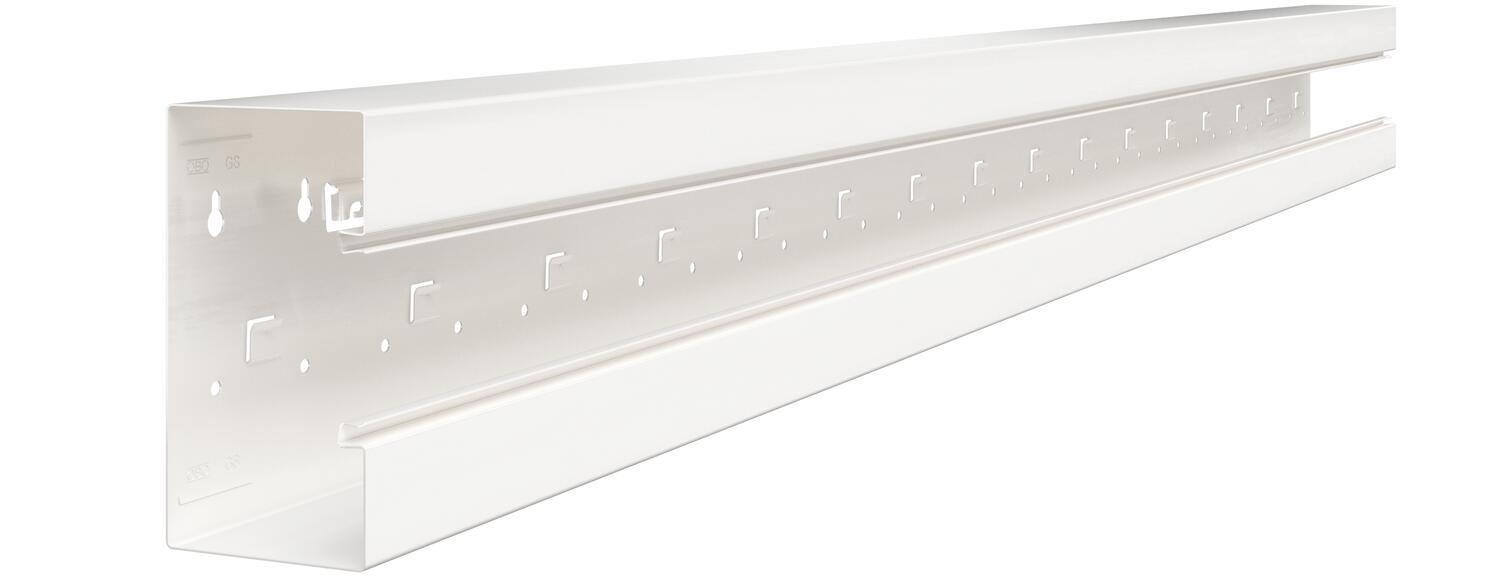

Канал за вграждане на контакти Rapid 80, ширина 170, височина 90, симетричен 2000

Канал за вграждане на контакти Rapid 80, ширина 170, височина 90, симетричен

Кат. № 6277700 | Електронен артикулен номер (EAN) 4012195662518

Кат. № / Тип	6277700 / GS-S90170RW

Дължина	2000 mm

Описание на продукта

Описание на продукта

GS Канал за вграждане на контакти, за директен монтаж към стената или към закрепващи конзоли. Със самостоятелно създаващи контакт фиксиращи елементи за монтаж на разделителна преграда от стомана. Изравняването на потенциала между основите на канала се извършва посредством съединителя, а между основата и капака - посредством патентования капак. Отворът на системата реално е 76,5 mm. Капакът се поръчва отделно.

По запитване са възможни специални дължини на канала и капака до 3000 mm над стандартната, както и други цветове по RAL. Видимите повърхности на боядисаните канали за вграждане на контакти са покрити с фолио.

Технически данни

Технически данни

Антибактериална обработка	не
без халогени	да
Брой на възможните разделителни прегради	1
Брой на капаците	1
Вид монтаж на капака	Вътрешно разположен
Вкл. капак	не
Защитно фолио	да
Изпълнение обратна стена (вътрешна страна)	с фиксиращи елементи
Материал	Стомана
Монтажни отвори в основата	да
Перфорация на дъното	с перфорирано дъно
Полезно сечение	13450 mm²
Правоъгълна форма	да

Продуктова серия	Rapid 80®
Размери	90x170x2000
симетричен	да
Скоба за фиксиране на кабел	не
Степен на защита IK код	IK10
Степен на защита	IP30
Съединител за канали	не
Съответствие с ROHS	да
Температурен диапазон при приложение макс.	60 °C
Температурен диапазон при приложение мин.	-25 °C
Цвят	чисто бяло; RAL 9010
Ширина на капака	76,5 mm

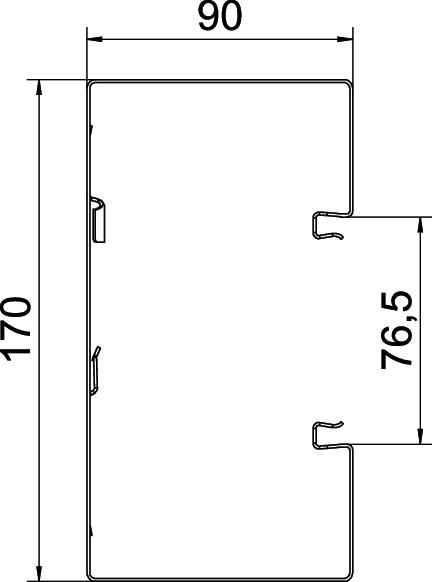

Размери

Височина	90 mm
Дължина	2000 mm

Ширина	170 mm

Въглероден отпечатък CO2 (Product Carbon Footprint)

CO2 отпечатък (GWP) от люлка до портата	8,9499 кг CO2e / 1 Метър
CO₂ Footprint (GWP)	8,9499 kg CO₂e
Declared Unit	Metres

Declared Unit Quantity	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Всички типове

Всички типове

Тип	Дължина	Кат. №	Количество	мин. VKE
GS-S90170RW	2000 mm	6277700	m	2 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Съединител GS-KUP90	GS-KUP90	6277294	VPE	1 VPE
Кутия за вграждане на контакти 71GD6, единична	71GD6	6288610	Брой	5 Брой
Конзола за вграждане на контакти 71GD7-2, двойна	71GD7-2	6288608	Брой	2 Брой
Осигуряване против опън 7ZE	7ZE	6288790	Брой	50 Брой
Капак за канал Rapid 80, стомана	GS-OTRW	6279850	m	2 m
Разделителна стена GS-TW90	GS-TW90	6277095	m	2 m
Капак за външен ъгъл за канал Rapid 80, стомана	GS-OTARW	6279870	Брой	1 Брой
Капак за плосък ъгъл за канал Rapid 80, стомана	GS-OTFRW	6279860	Брой	1 Брой
Скоби за канал KL80A	KL80A	6288640	Брой	20 Брой
Съединителен елемент за заземителен проводник	8AWR	6288704	Брой	10 Брой
